Conexión Dyn11 Transformador montado en plataforma 2000kva

El transformador montado en plataforma de conexión dyn11 de 2000 kva es un transformador de distribución trifásico sumergido en aceite con un diseño de carcasa montada en plataforma. Puede instalarse directamente en el suelo exterior y es ampliamente utilizado en parques industriales, complejos comerciales y redes de distribución urbana, etc.

La característica principal radica en el grupo de vectores Dyn11, el lado de alto voltaje está conectado en un triángulo (D), el lado de bajo voltaje está conectado en una estrella (Y) con el punto neutro aislado y la fase del voltaje del lado de bajo voltaje está retrasada con respecto a la del lado de alto voltaje en 30°. Este método de conexión le brinda ventajas únicas en el funcionamiento en paralelo de múltiples transformadores y en la supresión de corriente de secuencia cero.

En las condiciones de funcionamiento de una conexión en estrella con punto neutro a tierra, la corriente del tercer armónico generada por cargas no lineales (como convertidores de frecuencia, fuentes de alimentación de accionamiento LED, rectificadores frontales de UPS) formará un circuito cerrado dentro del devanado en triángulo. El mecanismo específico es el siguiente: las corrientes del tercer armónico están en fase temporal entre sí y no pueden fluir a través de la línea neutra en el lado de la estrella, pero pueden circular dentro del devanado delta y disipar su energía en forma de calor.

Los datos medidos indican que un transformador montado en plataforma de conexión dyn11 de 2000 kva puede reducir la tasa de distorsión del tercer armónico en el lado de bajo voltaje en aproximadamente un 60% a un 80%, purificando así de manera efectiva la forma de onda de voltaje en el bus de bajo voltaje y extendiendo la vida útil del equipo electrónico de precisión posterior.

Parámetro técnico:

P: Para un transformador tipo pedestal de conexión dyn11 de 2000 kva, ¿por qué se debe prestar especial atención al método de obtención de su punto neutro y la continuidad de la conexión a tierra en lugar de seguir directamente la experiencia de los transformadores de pequeña capacidad?

R: La corriente nominal en el lado de bajo voltaje del transformador montado en plataforma dyn11 de conexión de 2000 kva se ha acercado a 3000 A (tomando 400 V como ejemplo), que es mucho más alta que la de los equipos comunes de pequeña capacidad. Aunque la conexión Dyn11 puede aislar la corriente de secuencia cero en el lado de alto voltaje, el punto neutro en el lado de bajo voltaje debe soportar corrientes desequilibradas extremadamente grandes. Por ejemplo, cuando se proporciona energía a una gran cantidad de circuitos de control o iluminación monofásicos, la corriente neutra puede alcanzar más del 50% de la corriente de fase.

Si la práctica de transformadores por debajo de 1000 kVA se adopta ciegamente en el proyecto, usar barras colectoras neutras más delgadas o depender únicamente de un único enlace de conexión a tierra provocará que el punto neutro se sobrecaliente, los terminales de conexión se fundan e incluso provocará un desplazamiento severo del punto neutro, quemando una gran cantidad de equipos monofásicos.

Por lo tanto, al realizar un pedido, es necesario especificar claramente el requisito: el área de la sección transversal de la barra colectora neutra debe ser no inferior al 70% de la línea de fase (se recomienda que sea de la misma sección transversal), y se debe equipar una placa de conexión a tierra desmontable y un dispositivo de monitoreo de sobrecarga del punto neutro. Si se ignora este punto, el transformador montado en plataforma de conexión dyn11 de 2000 kva puede sufrir un accidente por quemado del punto neutro dentro de medio año de funcionamiento, mientras que las pruebas de fábrica de rutina no pueden exponer este peligro oculto.

Equipo

Detalle del producto

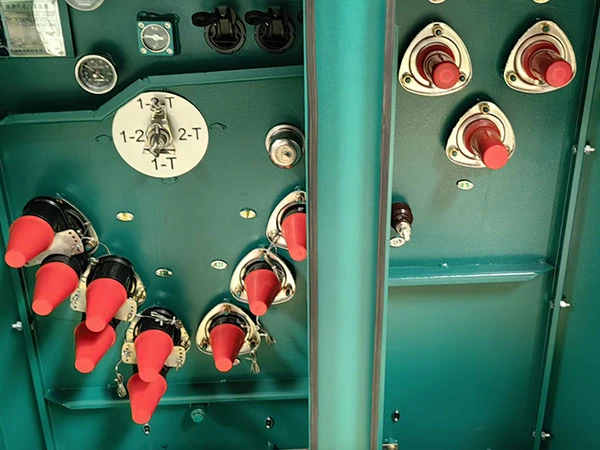

Tipo de anillo

Tipo de terminal

Cuerpo del transformador

Producto en proceso

Centro de pruebas

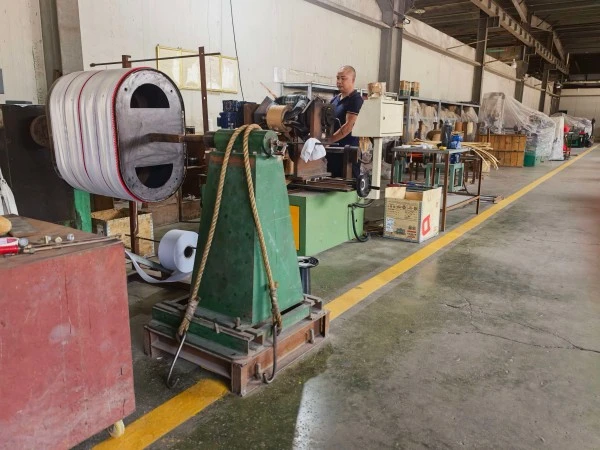

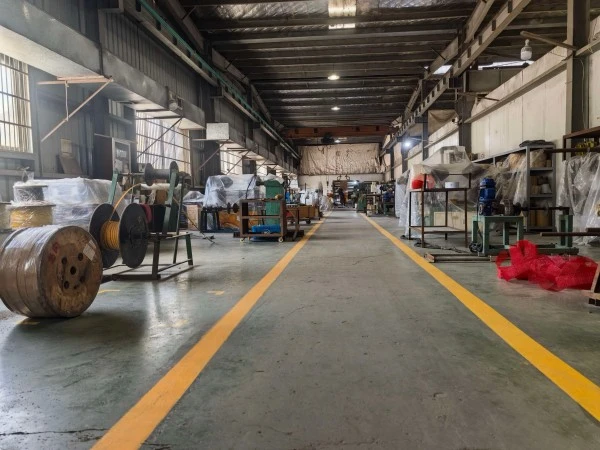

Taller de bobinado
