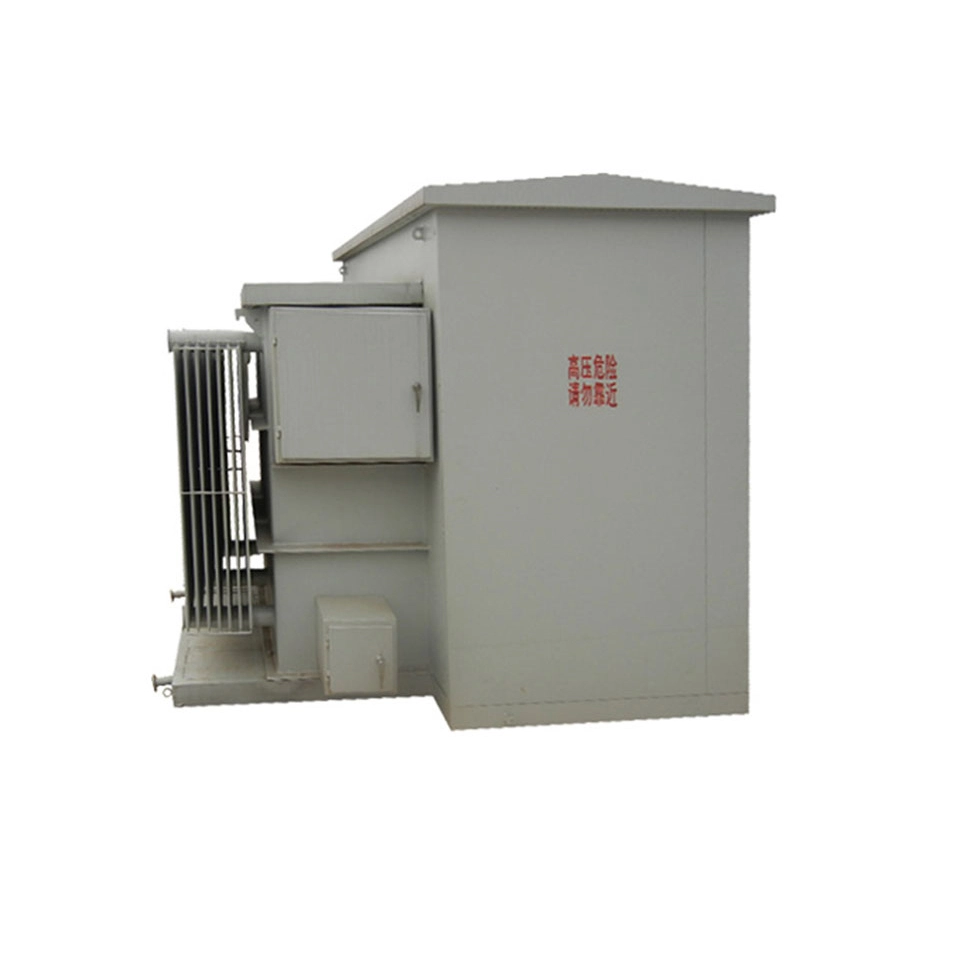

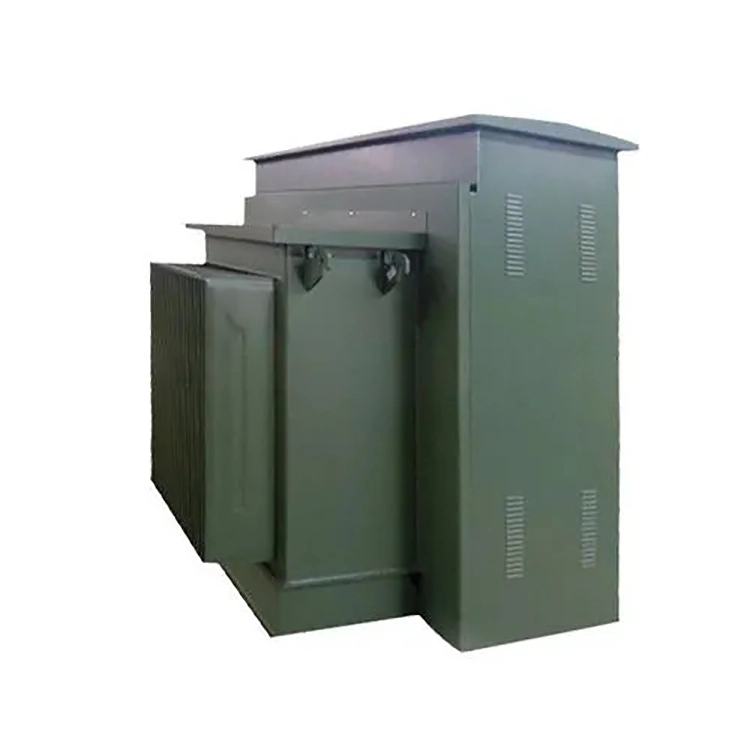

Transformador de potencia montado en plataforma de aceite mineral de 2,5 mva

El aceite mineral sirve como medio de aislamiento y enfriamiento, y es la opción de fluido aislante más tradicional y madura en la industria de transformadores de potencia. Por lo tanto, el transformador de potencia montado en plataforma de aceite mineral de 2,5 mva posee un excelente rendimiento de aislamiento eléctrico, buena conductividad térmica y ventajas de rentabilidad. En comparación con fluidos aislantes alternativos, como los ésteres naturales, aunque el aceite mineral tiene un punto de ignición más bajo, tiene mejor fluidez a baja temperatura y mayor confiabilidad en regiones frías durante la operación.

El transformador enchufable admite dos tipos de línea entrante: el primero es el tipo alimentador de red en anillo, que está equipado con dos juegos de casquillos primarios (un total de 6, tanto para líneas entrantes como salientes) y un interruptor de carga interno de cuatro posiciones. Puede conectar el transformador en serie al circuito de red en anillo, lo que permite el aislamiento de fallas y el mantenimiento continuo. Generalmente se recomienda el transformador de potencia montado en plataforma de aceite mineral de 2,5 mva para esta configuración. El tipo de alimentador radial solo está equipado con un casquillo primario y proporciona suministro de energía de una sola línea, con un costo menor pero una confiabilidad reducida en consecuencia.

La impedancia de cortocircuito es un parámetro importante de un transformador, que afecta directamente el nivel de corriente de cortocircuito del sistema y la tasa de regulación de voltaje. El valor de impedancia típico de un transformador de potencia montado en plataforma es del 5,0% al 7,5%, y el valor objetivo de diseño generalmente se establece en el 5,75%. Una impedancia del 5,75 % significa que cuando se produce un cortocircuito trifásico en el lado secundario, la corriente de cortocircuito es aproximadamente 1/0,0575 de la corriente nominal, que es aproximadamente 17,4 veces la corriente nominal. Tomando como ejemplo el lado de bajo voltaje de 400 V, la corriente nominal es de aproximadamente 3608 A y la corriente de cortocircuito es de aproximadamente 62,8 kA, que está dentro del rango que puede soportar el interruptor de media tensión.

Durante la carga completa, la caída de voltaje es de aproximadamente 5,75%, lo cual es aceptable para cargas industriales generales. Según la norma IEC 60076, el transformador de potencia montado en plataforma de aceite mineral de 2,5 mva tiene la capacidad de cortocircuito para resistir efectos térmicos y efectos de estabilidad dinámica.

Parámetro técnico:

P: Para un transformador de potencia montado en plataforma de aceite mineral de 2,5 mva, ¿por qué sigue siendo necesario prestar atención a su pérdida sin carga cuando funciona con carga ligera o sin carga durante mucho tiempo?

R: Dado que la pérdida sin carga consta principalmente de dos partes: Primero, pérdida por histéresis: la pérdida de energía generada cuando el núcleo de hierro se magnetiza repetidamente en un campo magnético alterno. En segundo lugar, la pérdida por corrientes parásitas: la pérdida de calor causada por la corriente circulante inducida en el núcleo de hierro por el campo magnético alterno.

Incluso si el lado secundario del transformador de potencia está completamente en circuito abierto o en estado descargado, su lado primario aún consume una cantidad constante de pérdida sin carga. Y la pérdida sin carga genera facturas de electricidad cuantificables y que se acumulan continuamente. Para escenarios con un tiempo de funcionamiento de más de 3000 horas, al seleccionar el modelo, se debe dar prioridad a aquellos con menores pérdidas sin carga (como el uso de láminas de acero al silicio orientadas de alta conductividad magnética o núcleos de aleación amorfa). Incluso si el coste de adquisición inicial aumenta entre un 15 y un 20 %, la diferencia se puede recuperar mediante ahorros en el coste de la electricidad en un plazo de dos años.
