A actualTransformador (CT)Es un componente crítico en los sistemas eléctricos y de energía modernos, ya que permite una medición precisa de la corriente, protección del sistema y monitoreo de energía sin contacto eléctrico directo. Elegir el CT adecuado es esencial para garantizar la seguridad, la precisión y la confiabilidad del sistema a largo plazo.
En esta guía detallada, exploramos cómo funcionan los transformadores de corriente, los diferentes tipos de CT, criterios de selección clave, clases de precisión, mejores prácticas de instalación y aplicaciones del mundo real. Ya sea que esté diseñando un sistema de energía industrial, actualizando el monitoreo de energía o seleccionando CT para relés de protección, este artículo lo ayudará a tomar una decisión informada.
A Transformador de corriente (CT)es un transformador de instrumentos diseñado para reducir los valores elevados de corriente alterna (CA) a un nivel más bajo y estandarizado que pueda medirse o monitorearse de manera segura mediante medidores, relés de protección o dispositivos de control.
Los TC se utilizan ampliamente en:
Al utilizar inducción electromagnética, un CT proporciona aislamiento eléctrico entre circuitos de alto voltaje y equipos de medición de bajo voltaje, lo que mejora significativamente la seguridad del sistema.
El principio de funcionamiento de un transformador de corriente se basa enLey de inducción electromagnética de Faraday. Cuando la corriente fluye a través del conductor primario, genera un campo magnético alrededor del núcleo. Este flujo magnético induce una corriente proporcional en el devanado secundario.
Por ejemplo, un CT clasificado en1000A:5Aconvierte 1000 amperios de corriente primaria en 5 amperios manejables para instrumentos de medición.
Los CT de ventana cuentan con una abertura circular a través de la cual pasa el conductor primario. Son compactos, confiables y comúnmente utilizados en aparamenta y paneles de distribución.
Los CT de núcleo dividido se pueden instalar sin desconectar el conductor primario, lo que los hace ideales para modernizar sistemas existentes y auditorías energéticas.
Los CT de tipo barra utilizan un conductor primario incorporado y están diseñados para aplicaciones de alta corriente con excelente resistencia mecánica.

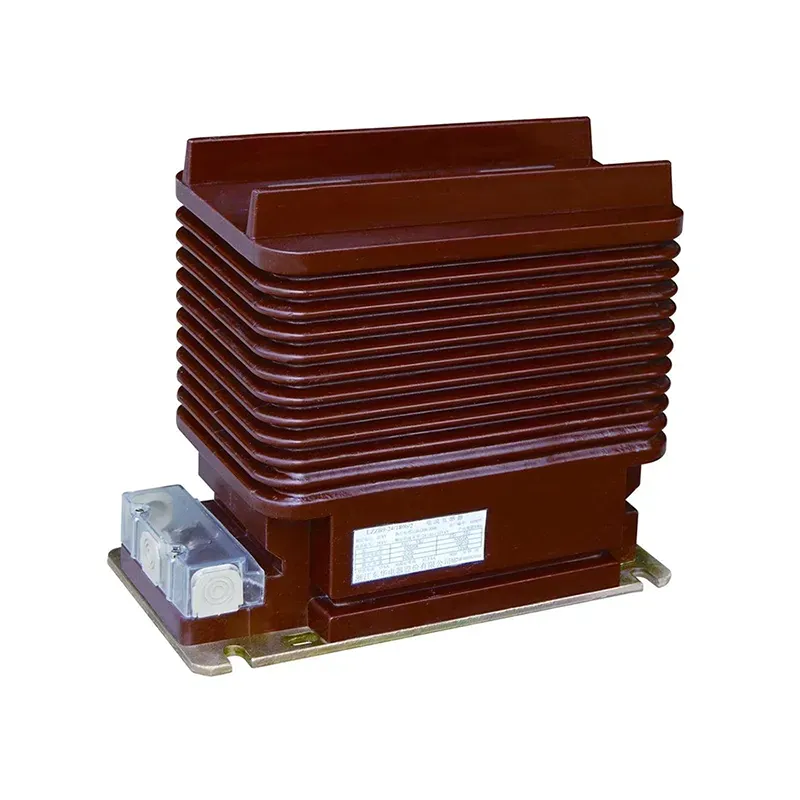

Estos CT incluyen múltiples vueltas en el devanado primario y se utilizan para aplicaciones de medición de alta precisión y baja corriente.
Seleccionar el CT adecuado requiere equilibrar el rendimiento, la seguridad y el costo. A continuación se detallan los criterios más importantes a considerar:
Elija un CT con una clasificación de corriente primaria que iguale o supere ligeramente la corriente operativa máxima de su sistema.
La clase de precisión determina con qué precisión el CT reproduce la corriente primaria. Esto es especialmente crítico para los sistemas de facturación y protección.
La carga se refiere a la carga total (en VA) conectada al secundario del CT. Exceder la carga nominal reduce la precisión y puede provocar sobrecalentamiento.
A los fabricantes les gustaXiFaProporcionar soluciones CT personalizadas para satisfacer los requisitos específicos del sistema, garantizando un rendimiento óptimo y confiabilidad a largo plazo.
Las clases de precisión definen el error permitido de un CT en condiciones específicas.
La elección de la clase de precisión correcta garantiza el cumplimiento de estándares como IEC e IEEE, manteniendo al mismo tiempo la eficiencia del sistema.
En las infraestructuras eléctricas modernas, los CT desempeñan un papel vital al permitir estrategias de monitoreo inteligente y mantenimiento predictivo.
La instalación adecuada es esencial para garantizar un funcionamiento seguro y preciso del CT.
Una instalación incorrecta puede provocar sobretensiones peligrosas y lecturas inexactas.
| Tipo de TC | Ventaja principal | Aplicación típica |
|---|---|---|
| TC de ventana | Compacto y económico | Paneles de distribución |
| CT de núcleo dividido | Fácil instalación | Rehabilitación energética |
| CT tipo barra | Alta capacidad de corriente | Subestaciones |
| TC de herida | Alta precisión | Medición de baja corriente |
Un secundario de CT en circuito abierto puede generar voltajes peligrosamente altos, lo que representa un riesgo grave para la seguridad y potencialmente daña el equipo.
Los CT tradicionales están diseñados para corriente CA únicamente. Para la medición de CC, se requieren sensores de efecto Hall.
Con condiciones de instalación y funcionamiento adecuadas, un TC de alta calidad puede durar entre 20 y 30 años o más.
No necesariamente. Una mayor precisión aumenta el costo. La clase de precisión debe coincidir con los requisitos reales de la aplicación.
Elegir lo correctoTransformador de corriente (CT)es un paso crucial en el diseño de sistemas eléctricos seguros, eficientes y confiables. Al comprender los tipos de TC, las clases de precisión y los requisitos de aplicación, los ingenieros y diseñadores de sistemas pueden mejorar significativamente el rendimiento y reducir los riesgos operativos.
Si busca soluciones de transformadores de corriente confiables y personalizadas,XiFaofrece una amplia gama de productos CT diseñados para brindar precisión, durabilidad y cumplimiento de estándares internacionales.
Para conocer más sobre cómo seleccionar el transformador de corriente ideal para su proyecto o solicitar soporte técnico,contáctanoshoy y deje que nuestros expertos le ayuden a alimentar su sistema con confianza.
