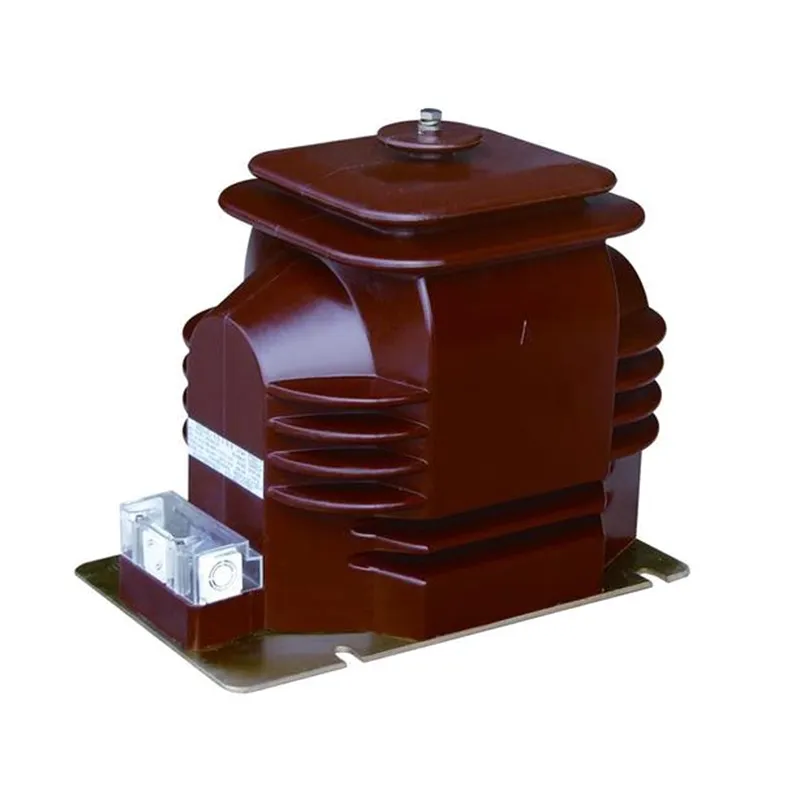

A medida que los sistemas de distribución eléctrica se vuelven cada vez más complejos, la medición precisa del voltaje y la protección confiable son más importantes que nunca. ATransformador de potencial monofásico de 13,8 Kv en subestaciónDesempeña un papel fundamental para garantizar una transformación de voltaje precisa para sistemas de medición, monitoreo, protección de relés y automatización.
XiFase especializa en brindar alta calidadTransformador de potencial monofásico de 13,8 Kv en subestaciónSoluciones diseñadas para redes de servicios públicos modernas, subestaciones industriales, instalaciones de energía renovable e infraestructuras de distribución de energía. Este artículo explora los principios de funcionamiento, la construcción, los beneficios, las especificaciones técnicas, las aplicaciones, las consideraciones de instalación y los requisitos de mantenimiento de estos componentes esenciales de la subestación.
Un transformador de potencial (PT), también llamado transformador de voltaje (VT), es un transformador de instrumentos diseñado para reducir niveles altos de voltaje primario a voltajes secundarios bajos estandarizados adecuados para instrumentos de medición, relés de protección, sistemas SCADA y equipos de monitoreo.
A Transformador de potencial monofásico de 13,8 Kv en subestaciónConvierte específicamente voltajes de sistemas de energía de media tensión de alrededor de 13,8 kV en salidas seguras y medibles, como 120 V, 110 V u otros valores estandarizados.
Estos transformadores proporcionan aislamiento eléctrico entre circuitos de alto voltaje y sistemas de control de bajo voltaje mientras mantienen una alta precisión de medición.
El principio de funcionamiento se basa en la inducción electromagnética. Cuando el devanado primario está conectado a la red de 13,8 kV, se genera flujo magnético dentro del núcleo del transformador.
Este flujo magnético induce una tensión proporcional en el devanado secundario según la relación de espiras entre los devanados primario y secundario.
La señal de bajo voltaje resultante puede alimentar de forma segura:
Al reproducir con precisión la forma de onda del voltaje primario, el transformador permite un monitoreo y protección confiables en toda la subestación.
Un transformador de potencial de 13,8 kV de alta calidad consta de varios componentes críticos que garantizan la seguridad operativa y la precisión de las mediciones.
| Componente | Función |
|---|---|
| Devanado primario | Conectado directamente al sistema de media tensión. |
| Devanado secundario | Proporciona salida de voltaje reducido para instrumentos. |
| Núcleo magnético | Transfiere flujo magnético de manera eficiente |
| Sistema de aislamiento | Garantiza rigidez dieléctrica y seguridad. |
| Carcasa de porcelana o polímero | Protege los componentes internos de las condiciones ambientales. |
| Montaje de terminales | Proporciona conexiones eléctricas seguras |
| Estructura de puesta a tierra | Mejora la seguridad operativa |
Los fabricantes de primera calidad como XiFa utilizan materiales de aislamiento avanzados y técnicas de bobinado de precisión para maximizar la confiabilidad y la vida útil.
Aunque las especificaciones varían según los requisitos del proyecto, los siguientes parámetros se encuentran comúnmente en aplicaciones de subestaciones.
| Parámetro | Valor típico |
|---|---|
| Tensión nominal | 13,8 kilovoltios |
| Tipo de fase | Monofásico |
| Frecuencia | 50Hz/60Hz |
| voltaje secundario | 120V, 110V o personalizado |
| Clase de precisión | 0,2, 0,5, 1,0 |
| Nivel de aislamiento | Según normas IEC/ANSI |
| Instalación | Exterior o Interior |
| Método de enfriamiento | Refrigeración por aire natural |
| Clase de protección | Diseño resistente a la intemperie |
Los transformadores de potencial ofrecen un escalado de voltaje de alta precisión, lo que permite una medición y un análisis del sistema precisos.
Los relés de protección dependen de entradas de voltaje precisas para detectar condiciones de funcionamiento anormales de forma rápida y precisa.
Al aislar los equipos de medición de los circuitos de alto voltaje, los PT reducen significativamente los riesgos eléctricos.
El monitoreo continuo de voltaje mejora la conciencia operativa y respalda los programas de mantenimiento preventivo.
Los sistemas de aislamiento de alta calidad y las carcasas duraderas permiten décadas de funcionamiento confiable.
Las subestaciones modernas dependen cada vez más de sistemas de automatización y monitoreo digital que requieren datos de voltaje precisos.
El transformador de potencial monofásico de 13,8 kV se utiliza ampliamente en numerosos sectores.
Dondequiera que se requiera protección y medición de voltaje precisa, estos transformadores desempeñan un papel crucial.
Seleccionar el PT correcto requiere una evaluación cuidadosa de varios factores de ingeniería.
Asegúrese de que el transformador coincida con el voltaje nominal del sistema y los requisitos de aislamiento.
Las aplicaciones de medición de ingresos normalmente requieren clases de precisión más altas que los sistemas de monitoreo generales.
Calcule la carga total conectada de medidores, relés y equipos de monitoreo.
Considere la humedad, el nivel de contaminación, la altitud, la temperatura y los requisitos sísmicos.
Verifique el cumplimiento de los estándares IEC, ANSI, IEEE y de servicios públicos locales.
La instalación adecuada es esencial para lograr confiabilidad a largo plazo.
Seguir estos procedimientos minimiza los problemas de puesta en servicio y mejora la longevidad del equipo.
El mantenimiento de rutina garantiza un rendimiento continuo y la confiabilidad del sistema.
| Actividad de mantenimiento | Frecuencia recomendada |
|---|---|
| Inspección visual | Mensual |
| Verificación de estanqueidad de terminales | Trimestral |
| Prueba de resistencia de aislamiento | Anualmente |
| Limpieza de Aisladores | Según sea necesario |
| Inspección térmica | Anualmente |
| Verificación de calibración | Según las normas de servicios públicos |
El mantenimiento preventivo reduce significativamente las interrupciones inesperadas y los costos de reemplazo.
| Característica | Transformador de potencial (PT) | Transformador de corriente (CT) |
|---|---|---|
| Función principal | Medición de voltaje | Medición actual |
| Conexión | Paralelo | Serie |
| Producción | Voltaje reducido | Corriente reducida |
| Valor secundario típico | 110V o 120V | 1A o 5A |
| Solicitud | Medición y Protección | Medición y Protección |
Ambos transformadores de instrumentos trabajan juntos para proporcionar monitoreo y protección completos del sistema eléctrico.
La industria energética está evolucionando rápidamente hacia subestaciones digitales e infraestructuras de redes inteligentes.
Los desarrollos futuros incluyen:
Fabricantes como XiFa continúan invirtiendo en tecnologías avanzadas de transformadores para respaldar estos requisitos emergentes de la industria.
Su objetivo principal es reducir de forma segura los niveles de alto voltaje a voltajes bajos estandarizados adecuados para dispositivos de medición, medición y protección.
La medición precisa de voltaje garantiza una facturación confiable, monitoreo del sistema, detección de fallas y coordinación de protección.
Sí. Muchos modelos están diseñados específicamente para instalación en exteriores con sistemas de aislamiento y carcasa resistentes a la intemperie.
Con un mantenimiento adecuado, los transformadores de potencial de alta calidad suelen ofrecer una vida útil superior a los 25 años.
Comúnmente se hace referencia a los estándares IEC, ANSI, IEEE y específicos de servicios públicos al seleccionar e instalar transformadores potenciales.
Los servicios públicos, las plantas industriales, las instalaciones de energía renovable, los sistemas de transporte, las operaciones mineras y las redes eléctricas comerciales dependen de ellos.
A Transformador de potencial monofásico de 13,8 Kv en subestaciónEs un componente fundamental para la medición de voltaje, protección de relés, medición de energía y monitoreo del sistema de energía. Su capacidad para proporcionar una transformación de voltaje precisa mientras se mantiene el aislamiento eléctrico lo hace indispensable para las subestaciones y sistemas de energía industriales modernos.
Ya sea para redes de distribución de servicios públicos, proyectos de energía renovable o instalaciones industriales, seleccionar un transformador confiable de un fabricante experimentado puede mejorar significativamente la seguridad operativa, la precisión de las mediciones y la confiabilidad del sistema.
¿Busca una solución confiable y de alto rendimiento para su próximo proyecto de subestación?XiFaofrece transformadores de potencial diseñados profesionalmente para cumplir con exigentes estándares internacionales y diversos requisitos de aplicaciones.Contáctenoshoy para analizar las necesidades de su proyecto, solicitar soporte técnico u obtener una cotización personalizada de nuestro equipo de expertos.
