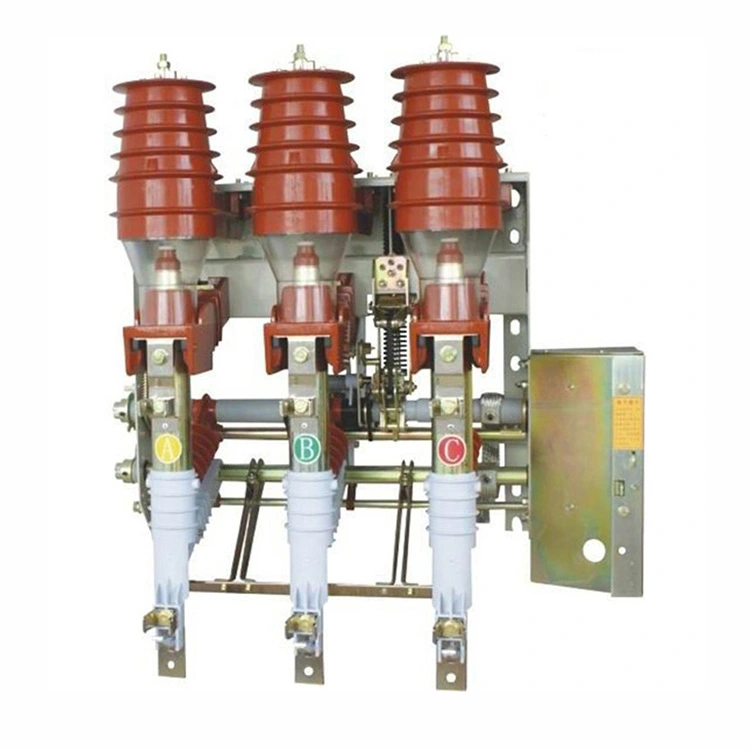

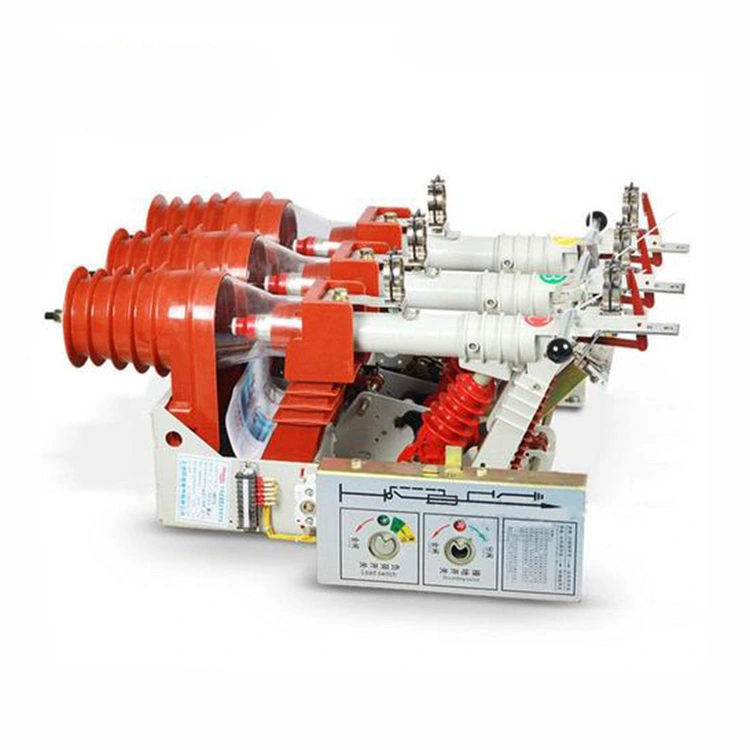

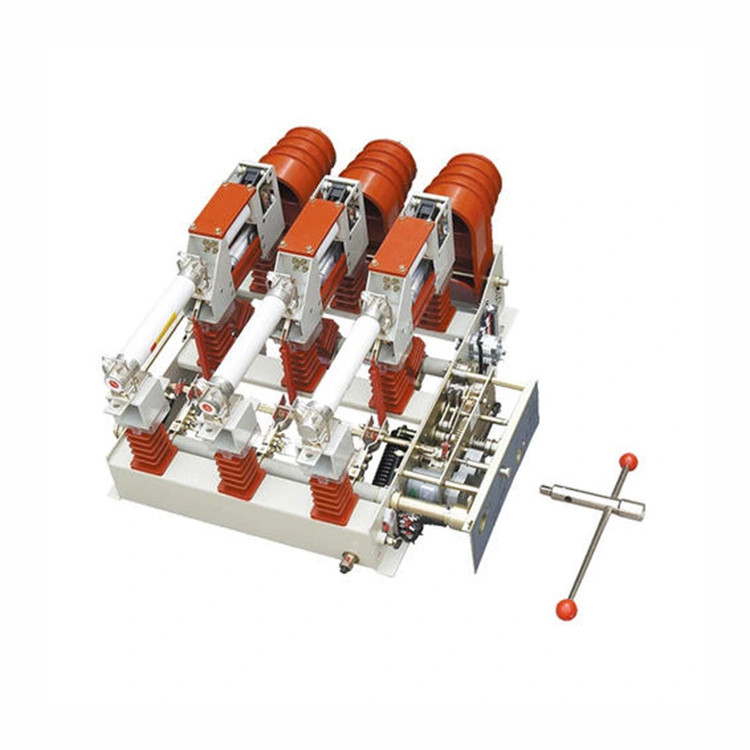

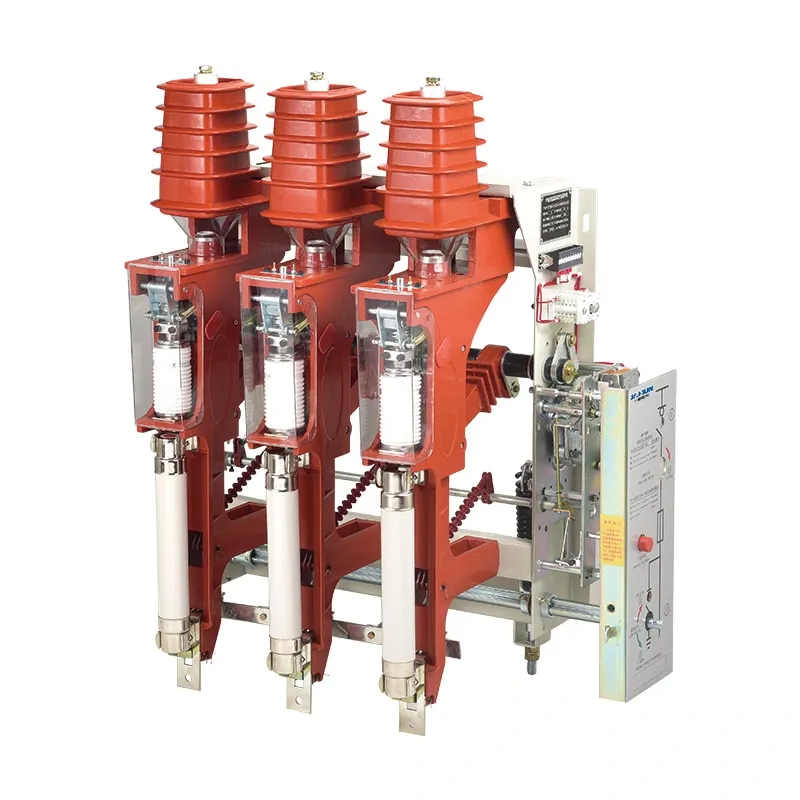

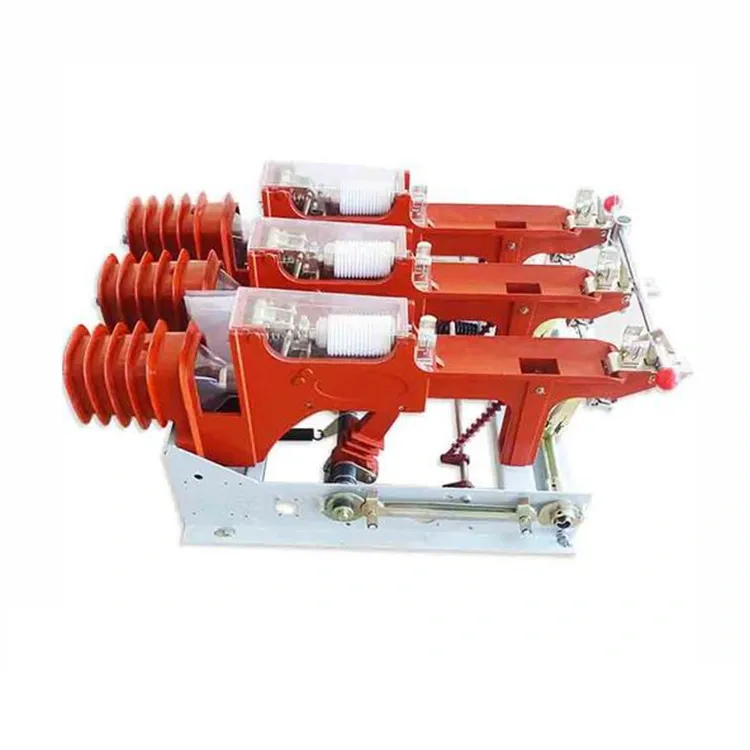

Interruptor de ruptura de carga con fusible de vacío Mv 11kv

El interruptor seccionador de carga con fusible de vacío mv de 11 kv es una aparamenta trifásica de media tensión con una tensión nominal de 12 kV y una frecuencia nominal de 50 Hz. Está diseñado para conectar y desconectar corrientes de carga, corrientes de bucle, corrientes de transformador sin carga y corrientes de carga de cables, así como para cerrar corrientes de cortocircuito. Cuando está equipado con un seccionador de puesta a tierra, el seccionador de carga es capaz de soportar corrientes de cortocircuito. La característica estructural se puede mostrar como la siguiente:

1. El seccionador de carga, el seccionador de puesta a tierra, el fusible y el mecanismo operativo están montados en un solo marco, lo que permite combinaciones flexibles. El diseño es compacto, con pequeñas dimensiones totales y fácil instalación.

2. Equipada con blindajes aislados para los contactos fijos, la unidad principal en anillo logra un aislamiento interno sin la necesidad de barreras de fase a fase o particiones aislantes en los puntos de ruptura, lo que previene eficazmente accidentes por arco eléctrico dentro del gabinete.

3. Se proporciona un enclavamiento mecánico confiable entre el interruptor seccionador de carga del fusible de vacío de mv, el seccionador de tierra y el fusible, para garantizar el cumplimiento de los requisitos de seguridad de las “cinco prevenciones”.

4. Hay dos modos de operación disponibles en un interruptor seccionador de carga con fusible de vacío de mv: operación manual y operación motorizada con fuente de alimentación dual de CA/CC.

Parámetro del producto:

Preguntas frecuentes sobre el producto:

P: ¿Cómo mejora la tecnología de vacío el rendimiento de un interruptor seccionador de carga con fusible de vacío de media tensión de 11 kv?

R: El interruptor en vacío proporciona un medio de extinción de arco limpio y confiable. Garantiza una rápida extinción del arco en la corriente cero, reduce el desgaste de los contactos, minimiza los requisitos de mantenimiento y elimina las preocupaciones ambientales asociadas con el gas SF₆.

P: ¿Qué papel desempeñan los fusibles en la combinación de interruptor de carga y fusible?

R: Los fusibles actúan como protección de respaldo, interrumpiendo corrientes de falla altas más allá de la capacidad del interruptor de carga. También operan un mecanismo de percusión que abre el interruptor durante una falla, asegurando la desconexión coordinada del circuito.

P: ¿Cuáles son las ventajas sobre un disyuntor convencional?

R: Si bien los disyuntores ofrecen una capacidad total de eliminación de fallas, el interruptor seccionador de carga con fusible al vacío proporciona una solución más compacta, rentable y fácil de mantener para aplicaciones a nivel de distribución. Es particularmente adecuado para la protección de transformadores donde la coordinación de fusibles e interruptores es suficiente.
