¿Cómo mejora la protección contra falla a tierra un transformador de corriente CT de secuencia cero tipo donut?

Resumen del artículo: A Transformador de corriente CT de secuencia cero tipo donutEs un componente de detección importante para detectar fallas a tierra, corrientes de fuga y anomalías de aislamiento en sistemas eléctricos. Con un núcleo toroidal que rodea los conductores, puede detectar la corriente residual producida cuando la suma vectorial de las corrientes de fase ya no es cero. Este artículo explica su principio de funcionamiento, construcción, características técnicas, aplicaciones, consideraciones de selección y por qué la calidad de fabricación confiable es importante para los sistemas de protección de energía modernos.

Tabla de contenido

1. ¿Qué es un transformador de corriente CT de secuencia cero tipo donut?
2. ¿Cómo funciona una TC de secuencia cero tipo donut?
3. ¿Cuáles son las características clave de la construcción?
4. ¿Qué especificaciones técnicas deberían considerar los compradores?
5. ¿Dónde se utiliza habitualmente una TC de secuencia cero?
6. ¿Cómo se debe seleccionar el TC de secuencia cero adecuado?
7. ¿Cuáles son las principales ventajas?
8. Preguntas frecuentes sobre el tipo donut del transformador de corriente CT de secuencia cero
9. Conclusión

¿Qué es un transformador de corriente CT de secuencia cero tipo donut?

Para los ingenieros eléctricos y profesionales de la distribución de energía, la detección precisa de corriente residual es esencial para identificar fallas antes de que se conviertan en daños al equipo, riesgos de incendio o interrupciones inesperadas de energía. ATransformador de corriente CT de secuencia cero tipo donutestá diseñado específicamente para este propósito.

A diferencia de un transformador de corriente convencional que mide principalmente la corriente que fluye a través de un conductor individual, un CT de secuencia cero monitorea el efecto magnético combinado de múltiples conductores que pasan a través de su núcleo toroidal. En condiciones trifásicas normales, la suma vectorial de las corrientes de fase es aproximadamente cero. Cuando se produce una fuga o una falla a tierra, se desarrolla un desequilibrio que crea una corriente de secuencia cero mensurable.

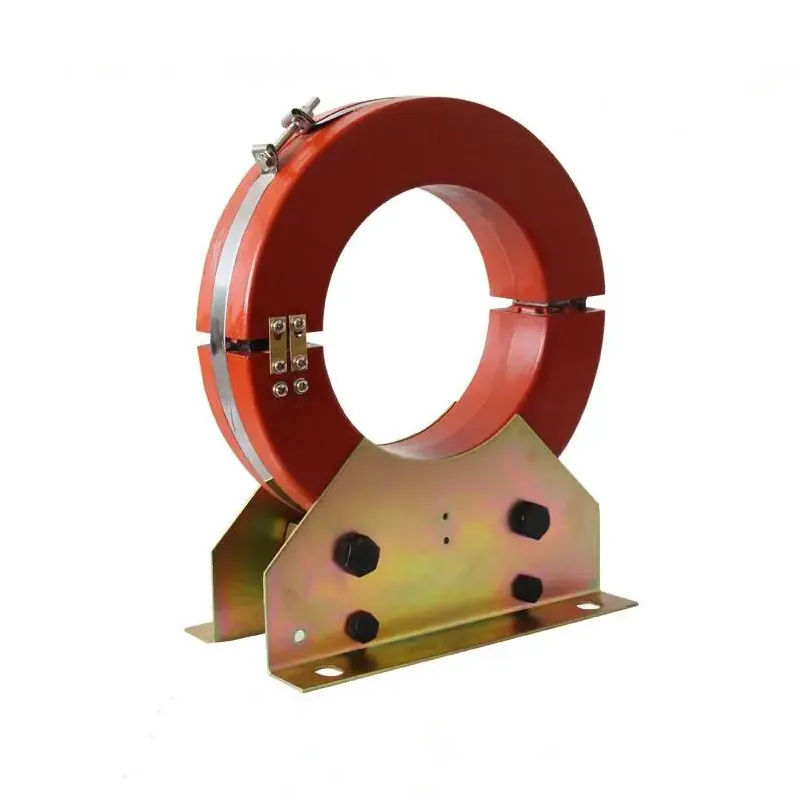

Según la información del producto proporcionada porXi Fa, su CT de secuencia cero utiliza un núcleo toroidal y un devanado secundario y está diseñado para aplicaciones que incluyen protección contra fallas a tierra, detección de corriente de fuga, monitoreo de aislamiento y protección de relés. El producto es adecuado para sistemas de alimentación de 50 Hz y diferentes configuraciones de punto neutro.

Para los compradores que buscan un transformador de corriente CT de secuencia cero tipo donut, es importante comprender tanto el principio eléctrico como la construcción física antes de seleccionar un modelo.

¿Cómo funciona una TC de secuencia cero tipo donut?

El principio de funcionamiento se basa en el equilibrio magnético de los conductores que pasan a través de la apertura del TC. En un circuito trifásico en buen estado, las corrientes normalmente se equilibran entre sí, por lo que el flujo magnético resultante dentro del núcleo toroidal sigue siendo muy pequeño.

Cuando se produce una falla de aislamiento o una fuga a tierra, parte de la corriente toma un camino no deseado hacia tierra. Por tanto, el equilibrio actual se ve perturbado. El flujo magnético residual resultante induce una señal secundaria que puede transmitirse a un relé de protección, instrumento de monitoreo u otro equipo de control.

El proceso de detección simplificado se puede entender de la siguiente manera:

1. Los conductores de fase pasan a través del núcleo toroidal del CT.
2. El CT detecta continuamente el campo magnético combinado.
3. Un desequilibrio actual produce una corriente de secuencia cero.
4. El devanado secundario genera una señal eléctrica correspondiente.
5. El sistema de protección evalúa la señal.
6. Si se excede el umbral de protección preestablecido, el relé puede iniciar una alarma o una interrupción del circuito.

Esta disposición proporciona un método práctico para detectar corrientes residuales relativamente pequeñas sin requerir un CT convencional en cada conductor individual.

¿Cuáles son las características clave de la construcción?

El rendimiento de un TC de secuencia cero tipo donut depende en gran medida de su núcleo magnético, devanado, sistema de aislamiento, envolvente y precisión de fabricación. XiFa afirma que su producto utilizaalambre esmaltado de cobre libre de oxígenopara el bobinado y láminas de acero al silicio de alta permeabilidad para el núcleo magnético. Estas opciones de materiales están destinadas a respaldar la conductividad eléctrica, la resistencia mecánica y la sensibilidad a pequeñas corrientes de secuencia cero.

Núcleo magnético toroidal

El núcleo circular crea un camino magnético cerrado alrededor de los conductores. La alta permeabilidad magnética ayuda al CT a responder eficazmente a corrientes residuales relativamente pequeñas.

Devanado secundario

El devanado secundario convierte el flujo magnético detectado en una señal eléctrica utilizable para equipos de protección y monitoreo. La calidad del devanado afecta directamente la consistencia de la señal y la confiabilidad a largo plazo.

Aislamiento y Encapsulación

La estructura del producto puede incorporar una carcasa de resina epoxi o caucho de silicona. Dicha protección ayuda a mejorar la resistencia a la humedad y la contaminación ambiental, lo cual es particularmente importante en entornos de distribución eléctrica.

Opciones de núcleo sólido y núcleo dividido

Los requisitos de instalación pueden variar. Los diseños de núcleo sólido generalmente requieren que los cables pasen a través del CT antes de la conexión, mientras que las configuraciones de núcleo dividido pueden ser útiles para proyectos de modernización donde no es deseable desconectar los conductores existentes.

¿Qué especificaciones técnicas deberían considerar los compradores?

La elección de un TC nunca debe depender únicamente del diámetro físico. La compatibilidad eléctrica, los requisitos de los relés, la disposición de los conductores y las condiciones de instalación deben evaluarse en conjunto.

Las especificaciones publicadas por el fabricante enumeran varios modelos LXK, incluidas las versiones Φ80, Φ100, Φ120, Φ150, Φ180, Φ220 y Φ240, con diferentes combinaciones de relé, conexión, valor de escala y corriente primaria. Los compradores deben confirmar la configuración exacta con el fabricante antes de realizar un pedido.

¿Dónde se utiliza habitualmente una TC de secuencia cero?

La capacidad de detectar corriente residual hace que este tipo de CT sea útil en una amplia gama de aplicaciones de protección eléctrica. Puede integrarse en sistemas de protección donde la detección temprana de fugas o fallas a tierra es importante.

• Protección de falla a tierra:Detecta corriente residual asociada a fallas a tierra.
• Monitoreo de corriente de fuga:Ayuda a identificar rutas de corriente anormales.
• Vigilancia del aislamiento:Apoya la identificación de condiciones de aislamiento deterioradas.
• Sistemas de distribución de energía:Proporciona información de corriente residual para relés de protección.
• Redes inteligentes:Se puede integrar en sistemas inteligentes de monitorización y protección.
• Equipos industriales:Ayuda a monitorear equipos eléctricos donde se requiere una detección continua de fallas.
• Construcción de redes eléctricas:Soporta seguridad eléctrica y protección de distribución.
• Sistemas de tránsito ferroviario:Puede incorporarse a sistemas de monitoreo eléctrico especializados.

Xi Fa identifica específicamente las redes inteligentes, el tránsito ferroviario, los sistemas eléctricos de edificios y el monitoreo de equipos industriales entre las áreas de aplicación de sus productos CT de secuencia cero.

¿Cómo se debe seleccionar el TC de secuencia cero adecuado?

Para los equipos de adquisiciones, seleccionar el modelo correcto implica más que simplemente elegir el núcleo más grande disponible. Una evaluación sistemática puede reducir los problemas de compatibilidad y mejorar la eficiencia de la instalación.

1. Verifique la disposición de los cables.Confirme el número y la disposición de los conductores que pasarán a través de la apertura del CT.
2. Mida la apertura requerida.Asegúrese de que el diámetro interno proporcione suficiente espacio para los cables existentes.
3. Confirme el relé de protección.Las características de salida del CT y del relé deben ser compatibles.
4. Verificar el sistema eléctrico.Verifique la frecuencia, la configuración del neutro, el método de conexión a tierra y otros requisitos del sistema.
5. Evaluar el entorno de instalación.La humedad, la contaminación, la temperatura y el espacio de instalación disponible pueden influir en la construcción adecuada.
6. Considere los requisitos de modernización.Los diseños de núcleo dividido pueden brindar mayor comodidad cuando los cables existentes no se pueden desconectar fácilmente.
7. Revisar la calidad del fabricante.Antes de la adquisición al por mayor se deben considerar el material del núcleo, los materiales del devanado, el aislamiento, los procedimientos de prueba y la consistencia de la fabricación.

Para los compradores internacionales que se abastecen de un fabricante o proveedor de China, se debe obtener la documentación técnica y la confirmación del modelo antes de comprar. Esto es particularmente importante cuando el CT se integrará en un sistema de protección más grande.

¿Cuáles son las principales ventajas?

Un TC de secuencia cero tipo donut correctamente seleccionado puede proporcionar varios beneficios prácticos para los sistemas de protección eléctrica:

• Alta sensibilidad:Un núcleo magnético adecuado puede ayudar a detectar pequeñas corrientes residuales.
• Estructura compacta:La configuración toroidal puede encajar eficientemente alrededor de conductores existentes.
• Detección no intrusiva:La detección de corriente se logra sin colocar el devanado primario en serie con el circuito.
• Integración de protección:Las señales secundarias se pueden conectar a relés de protección y equipos de monitoreo.
• Instalación flexible:Las opciones de construcción disponibles pueden adaptarse a diferentes escenarios de instalación.
• Amplio rango de aplicación:Adecuado para entornos industriales, comerciales, de infraestructura y de distribución de energía.

El diseño del producto XiFa combina un núcleo toroidal con un devanado secundario y una carcasa protectora, mientras que la selección de materiales indicada enfatiza la conductividad, la resistencia mecánica y la sensibilidad magnética.

Preguntas frecuentes sobre el tipo donut del transformador de corriente CT de secuencia cero

¿Para qué se utiliza un tipo donut de transformador de corriente CT de secuencia cero?

Se utiliza principalmente para detectar secuencia cero o corriente residual causada por fallas a tierra, corrientes de fuga y problemas de aislamiento. La señal resultante se puede suministrar a relés de protección o equipos de monitoreo.

¿Cómo detecta un CT tipo donut una falla a tierra?

Los conductores pasan a través del núcleo toroidal. En condiciones de equilibrio, sus efectos magnéticos se anulan en gran medida. Una falla a tierra crea un desequilibrio, produciendo un flujo magnético residual que el CT convierte en una señal eléctrica secundaria.

¿Qué tamaños de núcleo están disponibles?

La información del producto XiFa a la que se hace referencia enumera los modelos LXK con configuraciones Φ80, Φ100, Φ120, Φ150, Φ180, Φ220 y Φ240. Se deben verificar las especificaciones exactas según el modelo seleccionado y la aplicación de protección.

¿Se puede utilizar un CT de secuencia cero para proyectos de modernización?

Sí. Las estructuras de núcleo sólido y de núcleo dividido cumplen diferentes requisitos de instalación. Un diseño de núcleo dividido puede resultar ventajoso cuando los cables existentes no se pueden desconectar durante la instalación.

¿Qué debo proporcionar al solicitar una cotización?

Idealmente, los equipos de adquisiciones deberían proporcionar la apertura del núcleo, la frecuencia del sistema, la disposición de los conductores, el modelo de relé, el método de conexión, los requisitos de corriente primaria, el entorno de instalación y la cantidad necesarios. Proporcionar estos detalles ayuda a un fabricante o proveedor chino a recomendar una configuración compatible de manera más eficiente.

Conclusión

A Transformador de corriente CT de secuencia cero tipo donutProporciona un enfoque centrado y práctico para la detección de corriente residual, lo que lo hace valioso para la protección contra fallas a tierra, monitoreo de fugas, supervisión de aislamiento y protección eléctrica inteligente. Su núcleo toroidal, su devanado secundario, su estructura de aislamiento y su configuración de instalación influyen en el rendimiento del sistema. La información de producto publicada por XiFa destaca el acero al silicio de alta permeabilidad, el alambre de cobre esmaltado sin oxígeno, múltiples tamaños de núcleo LXK y la compatibilidad con sistemas de energía de 50 Hz.

Si está buscando un proveedor confiableTransformador de corriente CT de secuencia cero tipo donutpara un nuevo proyecto de distribución de energía, sistema de protección o aplicación de modernización,contáctanosen XiFa para analizar sus requisitos técnicos, selección de modelos y cotizaciones. Proporcionar los parámetros de su sistema con anticipación puede ayudar a acelerar la coincidencia y adquisición de productos.
