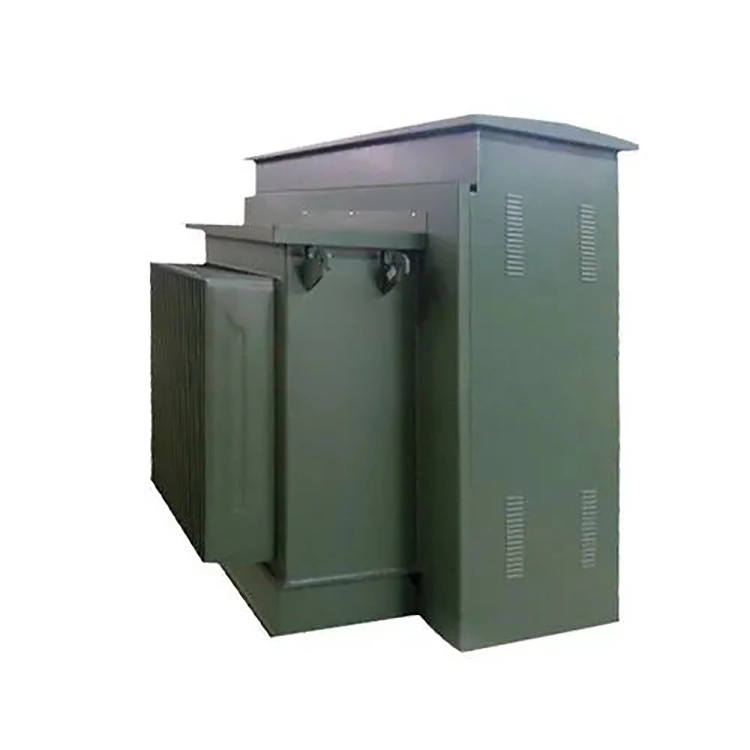

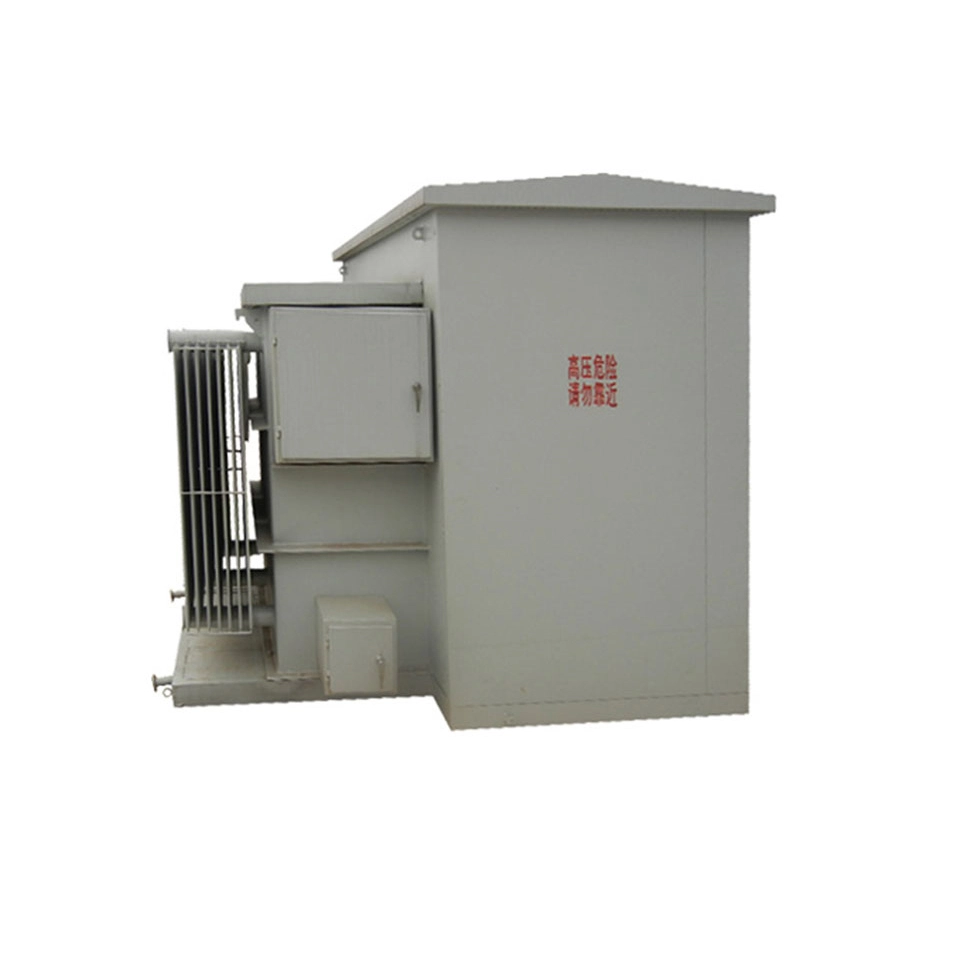

Transformador tipo pedestal trifásico de 100 Kva

El transformador montado en plataforma trifásico de 100 kva es un equipo completo integrado de distribución de energía para exteriores. El interior del gabinete está dividido en tres cámaras independientes: cámara de alto voltaje, cámara de transformador y cámara de bajo voltaje.

Integra interruptores de alto voltaje, fusibles, pararrayos, cuerpo del transformador principal, interruptores de distribución de bajo voltaje, medidores y diversos dispositivos de protección. El diseño general es limpio y compacto, y no es necesario construir una sala de distribución de energía separada.

La especificación de voltaje estándar del transformador. Adopta el grupo de conexión Dyn11 y opera a 50 hercios de frecuencia industrial. Las corrientes nominales de alto y bajo voltaje se combinan para cumplir con los requisitos. El rendimiento de transmisión del transformador es estable y confiable. El transformador trifásico montado en plataforma de 100 kva tiene excelentes capacidades de disipación de calor. Tiene dos formas de enfriamiento: autoenfriamiento por inmersión en aceite y enfriamiento por aire de tipo seco. También tiene funciones de protección contra el polvo y la lluvia.

La pérdida operativa es baja, el ruido de funcionamiento es pequeño y está equipado con múltiples mecanismos de protección de seguridad contra sobrecargas, cortocircuitos y rayos. Tiene una fuerte capacidad antiinterferente, puede adaptarse a operaciones ambientales complejas al aire libre durante mucho tiempo, tiene una excelente estabilidad del suministro de energía y el mantenimiento y reparación posteriores son relativamente simples.

Especificaciones técnicas:

P: Para un transformador tipo pedestal trifásico de 100 kva, cuando se instala al aire libre, ¿por qué se deben distinguir dos configuraciones, a saber, "tipo alimentador de red en anillo" y "tipo alimentador radial"?

R: Bajo la configuración del alimentador de radiación, el lado primario del transformador solo está conectado a un único cable y no hay ningún interruptor de carga en el interior, lo que resulta en una estructura simple y de menor costo. Sin embargo, el inconveniente fatal de este método es que cuando el transformador tipo pedestal trifásico de 100 kva necesita mantenimiento o esta sección del cable falla, se debe cortar todo el suministro de energía del alimentador, lo que provoca que todos los usuarios intermedios en la misma línea queden completamente apagados. La fiabilidad del suministro eléctrico depende completamente de la continuidad de un solo canal.

Bajo la configuración del alimentador de red en anillo, el lado primario del transformador tipo pedestal trifásico de 100 kva está reservado con dos puertos de interfaz de entrada y un interruptor de carga incorporado, que se puede conectar en serie al circuito de red en anillo. Cuando es necesario poner fuera de funcionamiento el transformador en sí o falla un cable de un lado, se puede operar el interruptor de carga para aislar el transformador tipo pedestal trifásico de 100 kva de la red en anillo, manteniendo al mismo tiempo la continuidad de la línea troncal principal de la red en anillo, permitiendo que otros usuarios sigan recibiendo energía a través del otro lado del cable, logrando así el objetivo de mantenimiento planificado sin interrumpir la línea principal y fallas en el cable, aislando solo la sección defectuosa sin expandir el área del corte de energía. Aunque esta configuración agrega un equipo de conmutación del lado primario y un segundo bushing de entrada, el costo aumenta aproximadamente entre un 15% y un 20%, pero mejora significativamente los indicadores de disponibilidad de energía del sistema de distribución.
