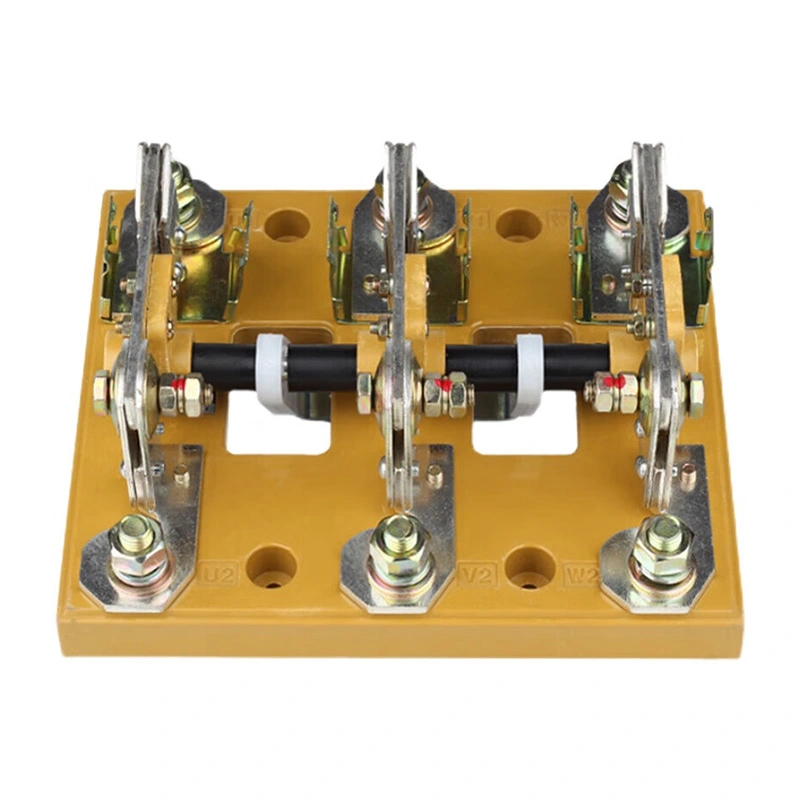

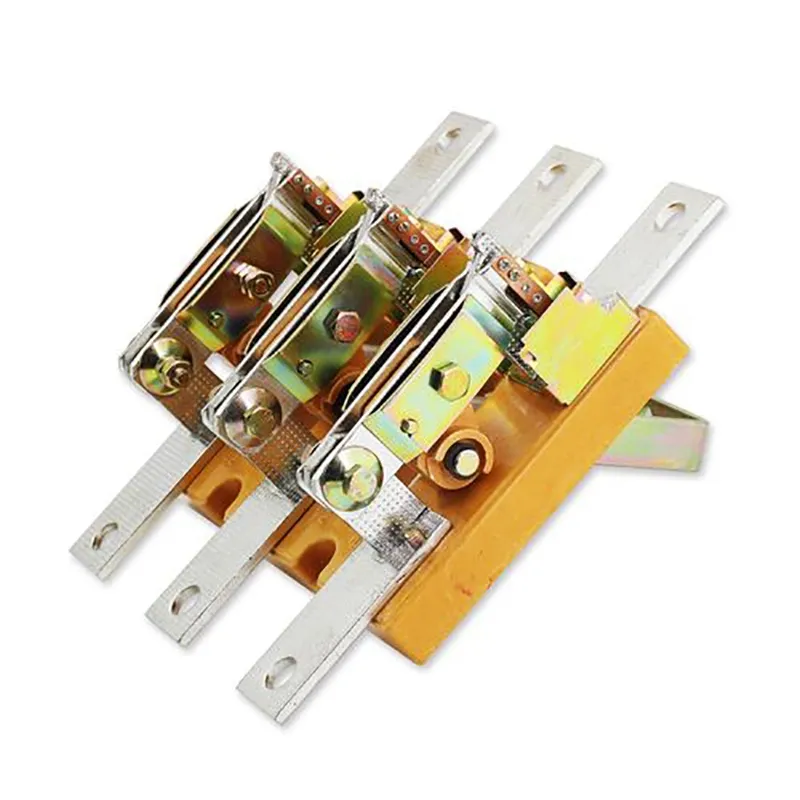

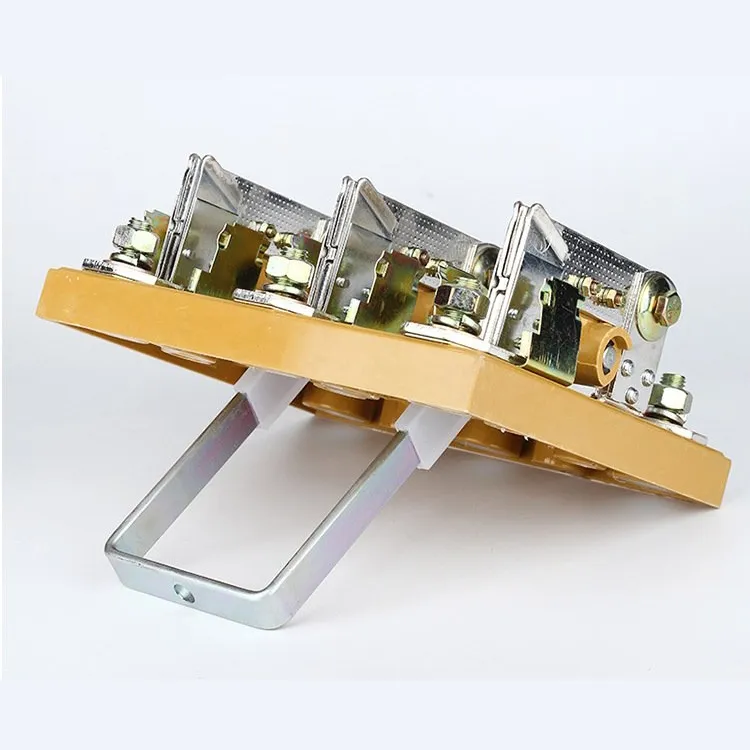

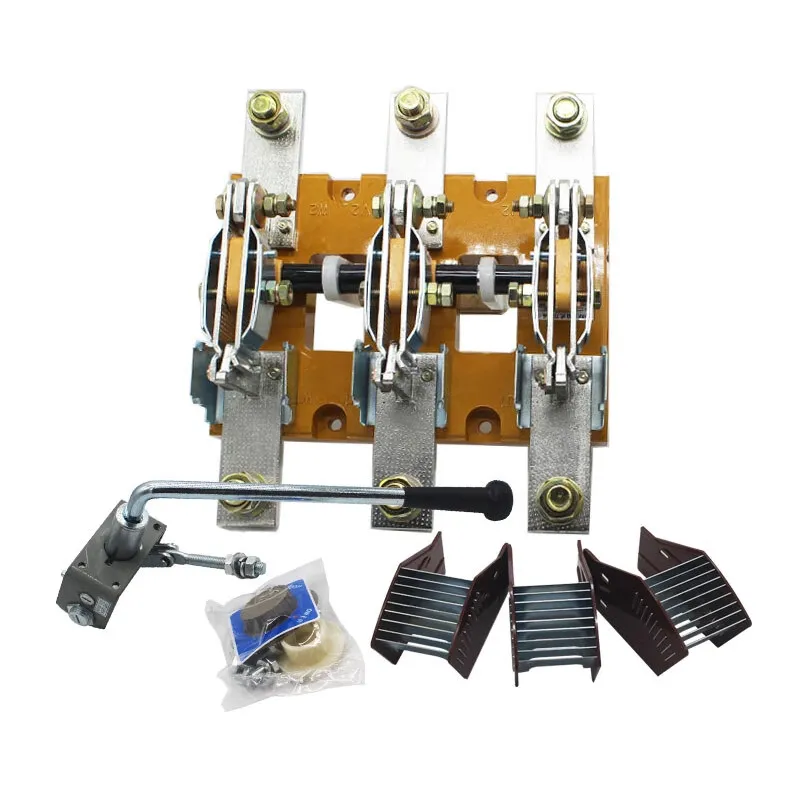

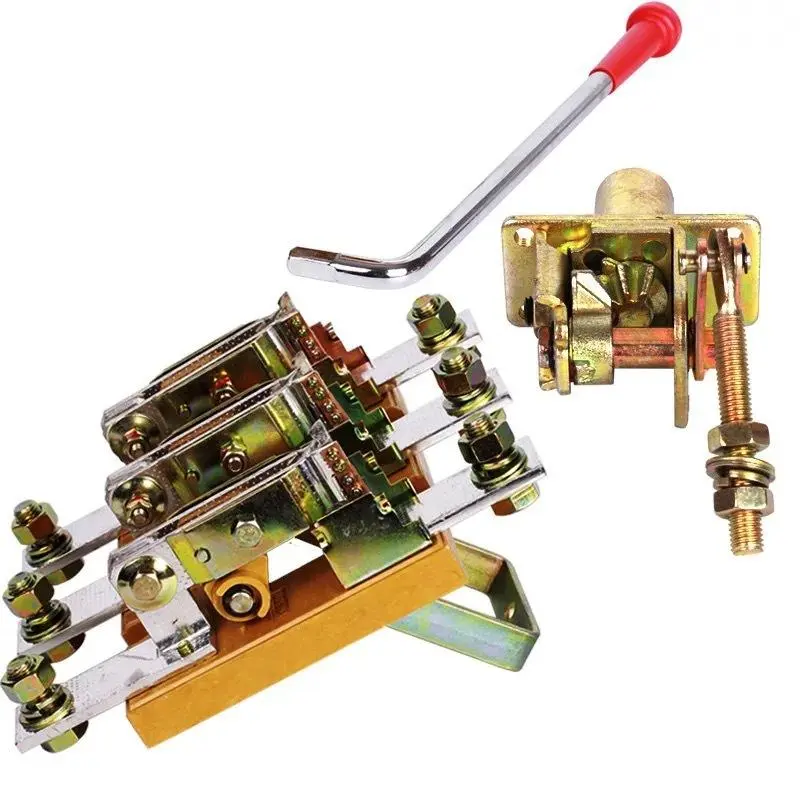

Interruptor aislador de 4 polos de 100 amperios

Wenzhou XiFa Electric Power Equipment Co., Ltd es una fábrica confiable que produce interruptores aisladores sólidos de 4 polos y 100 amperios. La empresa adopta resina epoxi o plásticos termoestables como material aislante para proporcionar un aislamiento eficaz entre las piezas conductoras y evitar cortocircuitos entre fases. Y el contacto podría ser cobre de alta conductividad o una aleación de cobre plateada para garantizar una conexión y desconexión confiable del circuito, con un revestimiento de plata que reduce la resistencia, el calentamiento y la oxidación. Además, por cada interruptor aislador de 4 polos de 100 amperios vendido, el equipo técnico responderá las preguntas de los clientes dentro de las 24 horas.

Enviar Consulta

Descripción del Producto

Un interruptor aislador de 4 polos de 100 amperios es un dispositivo de conmutación eléctrica diseñado para desconectar circuitos y cortar el suministro de energía. Consta de cuatro polos separados, incluidos dos terminales de entrada y dos terminales de salida. Al proporcionar una desconexión confiable, el interruptor aislador de 4 polos de 100 amperios garantiza la seguridad tanto del personal como del equipo.

El interruptor aislador de 4 polos y 100 amperios generalmente se compone de tres partes principales: la carcasa, el mecanismo operativo y los componentes eléctricos. La carcasa está fabricada con materiales aislantes para evitar fugas de corriente y descargas eléctricas. El mecanismo de operación permite abrir o cerrar el interruptor manualmente, mientras que los componentes eléctricos incluyen postes, terminales de conexión y otros elementos conductores.

Aplicaciones comunes del interruptor aislador de 4 polos de 100 amperios:

1.Sistemas de energía: ampliamente utilizado en subestaciones y redes de distribución, el interruptor aislador de 4 polos de 100 amperios desconecta o redirige el flujo de energía, lo que ayuda a mantener un funcionamiento seguro y estable de la red.

2.Instalaciones industriales: Aplicado en sistemas de automatización y control de maquinaria, el interruptor aislador de 4 polos de 100 amperios proporciona una desconexión segura de la energía durante el mantenimiento, lo que garantiza la protección tanto del trabajador como del equipo.

3.Sistemas de transporte: en ferrocarriles, metros y otras infraestructuras de transporte, el interruptor se utiliza para aislar circuitos eléctricos, garantizando la seguridad de los pasajeros, el personal y los equipos.

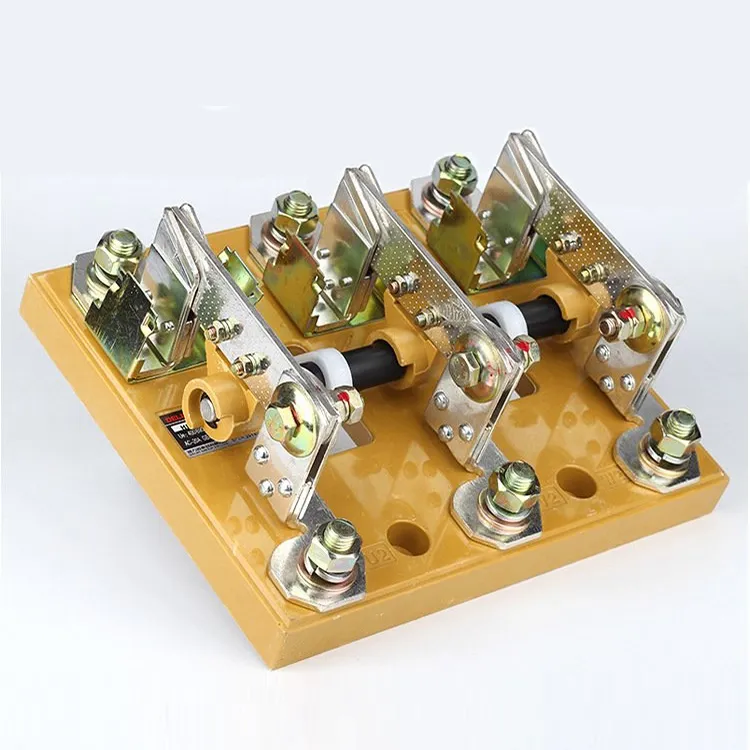

100 Amp 4 Pole Isolator Switch

Parámetro de producción:

lth (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
interfaz de usuario (v)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Rigidez dieléctrica (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Nivel de corriente de trabajo (A)
400V CA21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400 VCA 22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V CA23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V CA21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750 VCA 22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V CA23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V CC21	125	160	200	250	315	400	500	630
220V CC22	125	160	200	250	315	400	400	500
220V CC23	125	125	160	200
440V CC21	100	125	160	200	315	400	400	500
440 V CC 22	100	125	160	200	315	400	400	500
440V CC23	100	125	160	200
Potencia del motor (kilovatios)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA RM, 0,1S/1,0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Capacidad de hacer y romper
lcn(A Rms) CA23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
mcm(A Rms) CA23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
mcm(valor máximo KA)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Vida mecánica (veces)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Vida Eléctrica (veces)
Ue=660V le de corriente nominal
COS∮＝0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Peso (kg)
3 polos	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 polos	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Par de funcionamiento (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

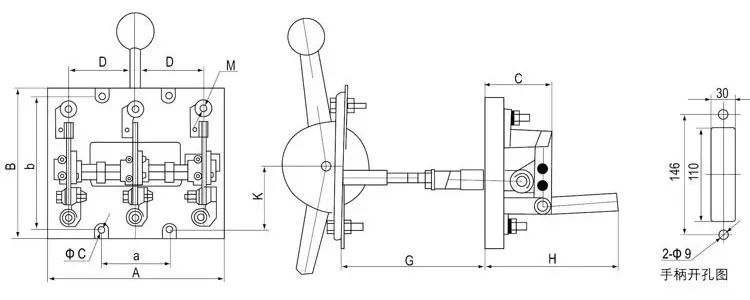

Tipo		Tamaño del marco (mm)						Tamaño de instalación (mm)
Tipo		A	B	C	C1	D	G	a	b	Φc	H	K	M
HD13-100	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-100	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-200	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-200	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-400	3P	240	205	92	180	90	250	90	160	Φ7	88	82	M12
HD13-400	4P	330	205	92	180	90	250	180	160	Φ7	88	82	M12
HD13-600	3P	270	300	100	188	100	250	100	160	Φ9	88	82	M16
HD13-600	4P	370	300	100	188	100	250	200	160	Φ9	88	82	M16
HD13-1000	3P	325	315	116	226	120	250	120	160	Φ9	85	78	2-M12
HD13-1000	4P	450	315	116	226	120	250	240	160	Φ9	85	78	2-M12
HD13-1500	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-1500	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12
HD13-2000	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-2000	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12

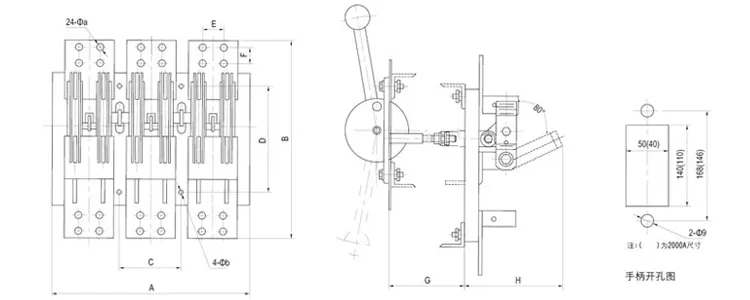

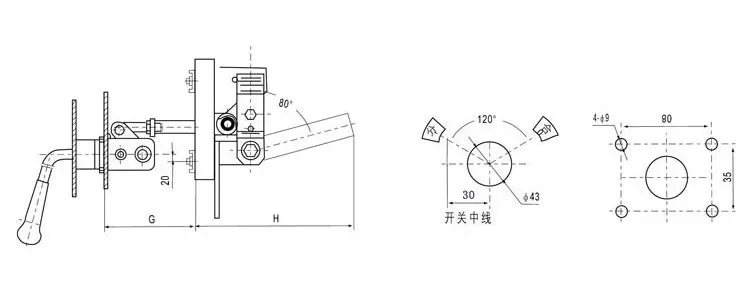

Tipo	A	B	C	D	E	F	H	Φa	Φb	G
HD13-2000	520	350	170	180	48	36	277.5	12	9	250
HD13-3000	600	390	200	180	60	40	233	16	11	250

100 Amp 4 Pole Isolator Switch

Preguntas frecuentes sobre producción:

P: ¿Qué es un interruptor aislador de 4 polos y 100 amperios?

R: Es un interruptor manual diseñado para desconectar de forma segura un sistema de cuatro cables, normalmente trifásico más neutro, de la fuente de alimentación. Con una potencia nominal de 100 amperios, proporciona un punto de aislamiento visible y confiable para fines de mantenimiento y seguridad.

P: ¿En qué se diferencia un interruptor aislador de 4 polos de 100 amperios de un interruptor aislador de 3 polos de 100 amperios?

R: Un aislador de 3 polos sólo desconecta las líneas trifásicas. Un aislador de 4 polos desconecta las tres fases y el neutro simultáneamente, asegurando un aislamiento total del circuito. Esto reduce el riesgo de flujo de corriente residual y proporciona una mayor seguridad en determinadas aplicaciones.

P: ¿Cuáles son los principales beneficios de utilizar un interruptor aislador de 4 polos de 100 A?

R: Las ventajas clave incluyen la desconexión completa de fases y neutro, un diseño compacto que ahorra espacio, facilidad de instalación y alta confiabilidad. Proporciona un punto de interrupción claro y visible que mejora la seguridad durante el mantenimiento.
