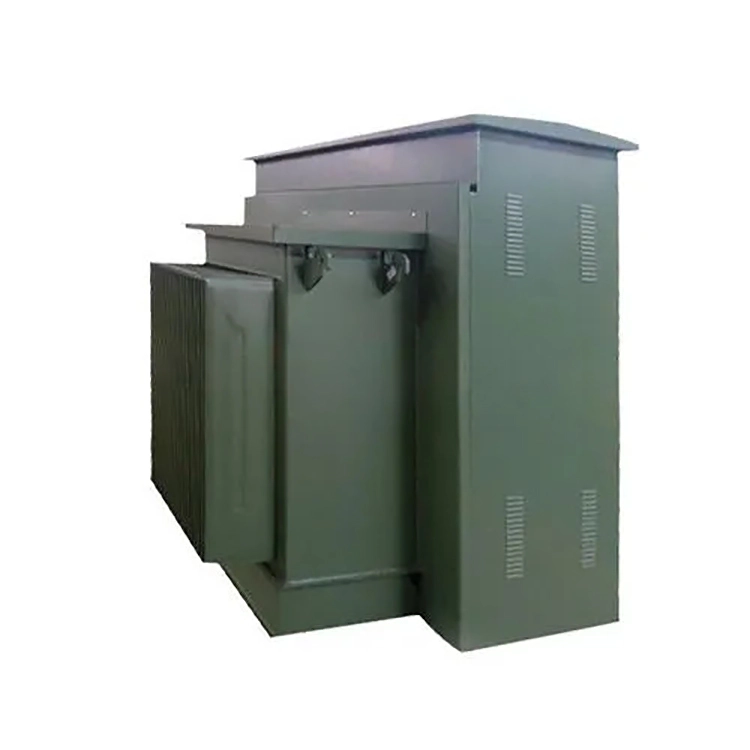

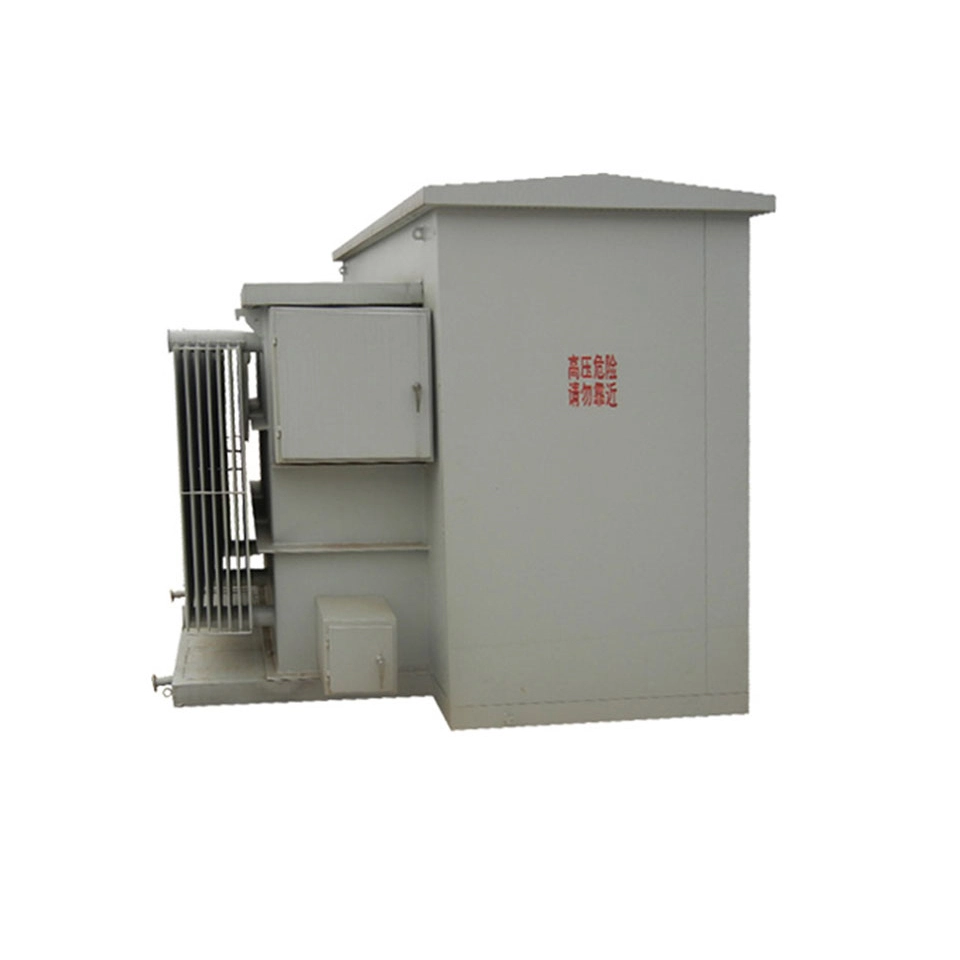

33 Transformador montado en plataforma monofásico de 0.4kv 1250kva

El transformador monofásico montado en plataforma 33 de 0,4 kv y 1250 kva es una solución de alta gama diseñada específicamente para grandes sistemas de energía subterráneos. Cuenta con una carcasa segura y resistente a la intemperie y está equipado con configuraciones avanzadas sin contacto eléctrico o con contacto vivo, que maximizan la seguridad del personal y evitan la manipulación en lugares públicos. Este transformador monofásico montado en pedestal de 33, 0,4 kv y 1250 kva cumple con los estándares ANSI, IEEE y los requisitos de eficiencia energética, y puede convertir un máximo de voltaje primario de 33 kV en voltajes secundarios flexibles, lo que brinda excelentes capacidades de protección contra cortocircuitos y un funcionamiento silencioso para grandes aplicaciones residenciales y comerciales.

Parámetro técnico:

En esta aplicación de transformador monofásico montado en plataforma de 33 0,4 kv y 1250 kva, ¿por qué normalmente se utiliza 0,4 kV en el lado de bajo voltaje en lugar de otros niveles de voltaje?

400 V (trifásico) / 230 V (monofásico) son niveles de voltaje comunes en los sistemas de distribución de energía de bajo voltaje estándar IEC y se usan ampliamente en aplicaciones residenciales, comerciales y de industria ligera. Para equipos como gabinetes de distribución de bajo voltaje, disyuntores y cables, son maduros y tienen una alta relación costo-rendimiento al nivel de 400 V. La tensión monofásica de 230 V puede suministrar energía directamente a iluminación, enchufes y electrodomésticos comunes sin necesidad de una reducción de voltaje adicional.

Por lo general, 0,4 kV se puede transmitir a una distancia de 200 a 500 metros dentro de un área residencial o comercial (satisfaciendo una caída de voltaje normal de ≤5%). 1250 kVA se utiliza a menudo en puntos de carga más grandes, como centros comerciales, campus universitarios y centros médicos, con el transformador ubicado cerca del centro de carga. 0,4 kV es suficiente y no se requiere un voltaje más alto.

Cuando se utilizan tres de estos 33 transformadores monofásicos montados en plataforma de 0,4 kv y 1250 kva para formar un grupo trifásico (capacidad total 3750 kVA), en comparación con el uso de un transformador trifásico de la misma capacidad. ¿Cuáles son las diferencias y precauciones clave en términos de distribución de carga, conexión a tierra del punto neutro y configuración de protección?

Cuando se utilizan tres transformadores monofásicos montados en plataforma de 33 0,4 kv y 1250 kva en una configuración trifásica, la diferencia central con respecto a un transformador monofásico de la misma capacidad es la siguiente:

La distribución de la carga debe estar estrictamente equilibrada; de lo contrario, la sobrecarga en una determinada fase provocará una desviación severa en el punto neutro y no podrá compensarse como en un transformador trifásico mediante la interacción mutua del campo magnético.

Primero, para la conexión a tierra del punto neutro, los puntos neutros de bajo voltaje de los tres transformadores monofásicos montados en plataforma de 33 0,4 kv y 1250 kva deben conectarse externamente y luego conectarse a tierra en un solo punto. De lo contrario, es probable que se produzcan corrientes circulantes y diferencias de potencial a tierra. Por el contrario, los puntos neutros de los transformadores trifásicos están conectados directamente al interior y son sencillos y fiables a tierra.

En segundo lugar, en términos de protección, cada 33 transformadores monofásicos montados en plataforma de 0,4 kv y 1250 kva en el grupo monofásico tiene su lado de alto voltaje configurado de forma independiente con fusibles. En caso de falla en una fase, es posible que las otras dos fases aún puedan suministrar energía. Por lo tanto, se debe agregar una alarma de falla de fase y diseñar especialmente una protección de secuencia cero para el lado de baja tensión. En cambio, los transformadores trifásicos suelen tener un disparo unificado y la coordinación de las protecciones es más sencilla.

En general, el grupo de 33 transformadores monofásicos montados en plataforma de 0,4 kv y 1250 kva tiene una expansión flexible y un transporte conveniente, pero tiene una protección compleja, mayores requisitos de equilibrio de carga y un costo total y una superficie de piso mayores. Es adecuado para construcciones por fases o escenarios con una carga monofásica como carga principal.

Equipo

Detalle del producto

Tipo de anillo

Tipo de terminal

Cuerpo del transformador

Producto en proceso

Centro de pruebas

Taller de bobinado
