Transformador montado en plataforma lleno de aceite 1000kva

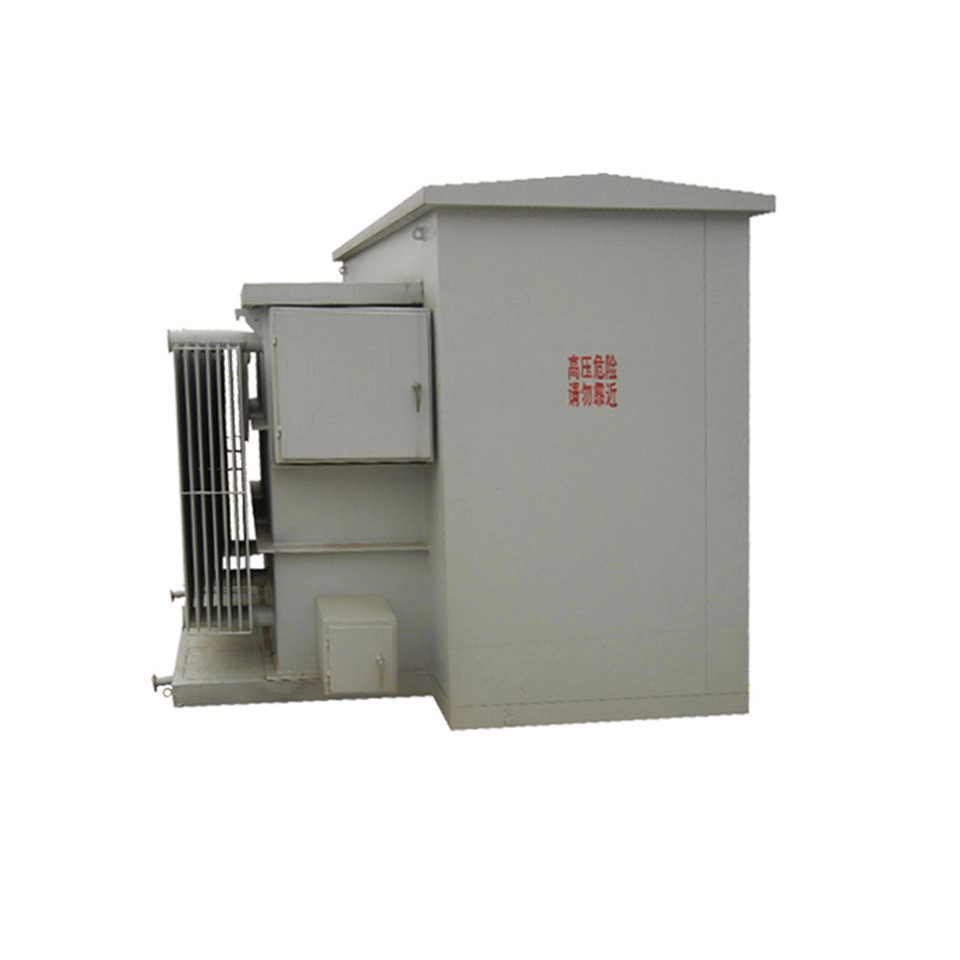

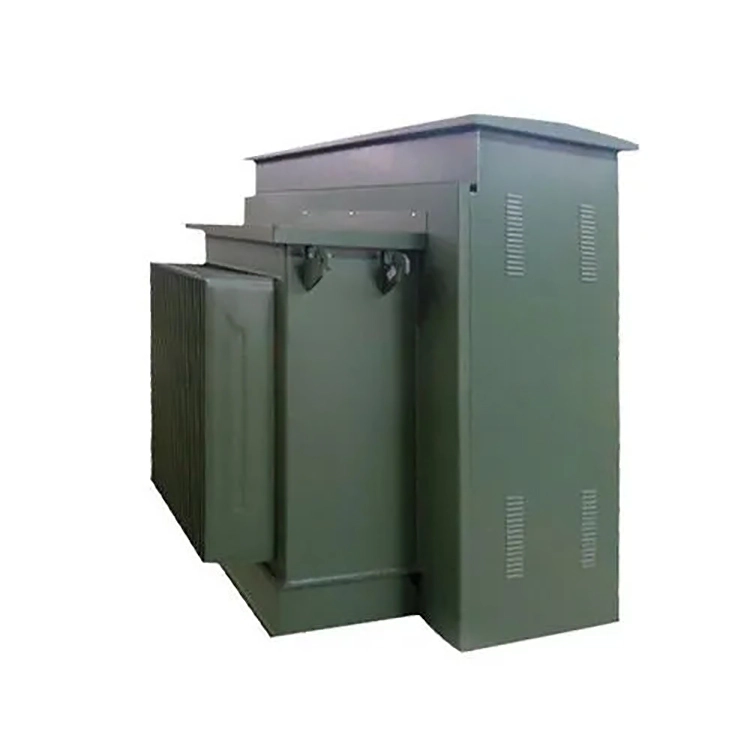

El transformador montado en plataforma lleno de aceite de 1000 kva es un transformador de distribución trifásico especialmente diseñado para instalación en tierra al aire libre con una capacidad nominal de 1000 kva. Se instala directamente sobre los cimientos de hormigón prefabricado, en lugar de suspenderse o enterrarse bajo tierra. El núcleo de hierro y los devanados están completamente sumergidos en aceite aislante, utilizando la alta rigidez dieléctrica y las propiedades de disipación de calor del aceite para lograr aislamiento eléctrico y gestión térmica.

La carcasa del transformador montado sobre plataforma lleno de aceite de 1000 kva está hecha de un tanque de aceite corrugado y la superficie de disipación de calor se incrementa mediante el uso de placas corrugadas, logrando enfriamiento ONAN. La propiedad elástica de las ondas puede absorber la expansión volumétrica del aceite aislante provocada por los cambios de temperatura. Su estructura totalmente sellada asegura que el aceite aislante no entre en contacto con el aire exterior, previniendo eficazmente el deterioro de la calidad del aceite y el envejecimiento de los materiales aislantes debido a la intrusión de oxígeno y humedad.

Toda la estructura del transformador montado en plataforma lleno de aceite de 1000 kva se compone de tres compartimentos separados: la sala de alto voltaje, la sala de bajo voltaje y la sala del transformador. La puerta de la sala de baja tensión está equipada con una cerradura de tres puntos. La puerta de la sala de alto voltaje solo se puede abrir después de abrir la puerta de la sala de bajo voltaje para evitar el funcionamiento con corriente en el lado de alto voltaje. Tanto el lado de alto voltaje como el de bajo voltaje están equipados con terminales de conexión a tierra NEMA.

En términos de configuración eléctrica y de protección, este transformador montado en plataforma lleno de aceite de 1000 kva admite varios grupos de conexión, como Dyn11, Yyn0, que son adecuados para diferentes características de carga. El lado de alto voltaje integra protección dual del interruptor de carga y fusible, y está equipado con válvula de liberación de presión, temperatura del aceite y monitoreo del nivel de aceite. Cumple con el estándar de eficiencia energética DOE 2016, con una eficiencia de ≥ 99,2%, y es seguro y confiable.

Parámetro técnico

Un parque industrial tiene la intención de comprar un transformador montado en plataforma lleno de aceite de 1000 kva, que suministrará energía principalmente a motores asíncronos trifásicos, bombas de agua y otros equipos eléctricos. La carga trifásica está básicamente equilibrada, pero el entorno del sitio tiene mucho polvo y se requiere que el transformador tenga un costo de adquisición inicial relativamente bajo. ¿Se debe priorizar el grupo de conexión como Dyn11 o Yyn0? ¿Por qué?

Según la comparación de rendimiento, el grupo de conexión Dyn11 debería ser la opción preferida. En términos de la capacidad de resistir el desequilibrio trifásico, Dyn11 permite que la corriente de la línea neutra alcance más del 75 % de la corriente de fase, mientras que Yyn0 generalmente la limita dentro del 25 %; en términos de supresión de armónicos, la conexión triangular lateral de alto voltaje de Dyn11 puede proporcionar una ruta de circulación para el tercer armónico, evitando efectivamente la distorsión de la forma de onda de voltaje, mientras que Yyn0 tiene una capacidad de supresión relativamente promedio; En términos de corriente de falla de conexión a tierra monofásica, Dyn11 genera una corriente de falla mayor, lo que es más fácil para que la protección del relé detecte y actúe de manera confiable, mientras que la corriente de falla de Yyn0 es relativamente menor, lo que dificulta la configuración de la protección.

En general, Dyn11 es más adecuado para escenarios que involucran cargas mixtas modernas, como iluminación LED, acondicionadores de aire de frecuencia variable y pilas de carga, mientras que Yyn0 solo es adecuado para cargas de energía pura trifásica estrictamente equilibrada y proyectos que son altamente sensibles al costo. Por lo tanto, sin restricciones especiales, el grupo de conexión del transformador montado en plataforma lleno de aceite de 1000 kva debe tener prioridad como Dyn11.
