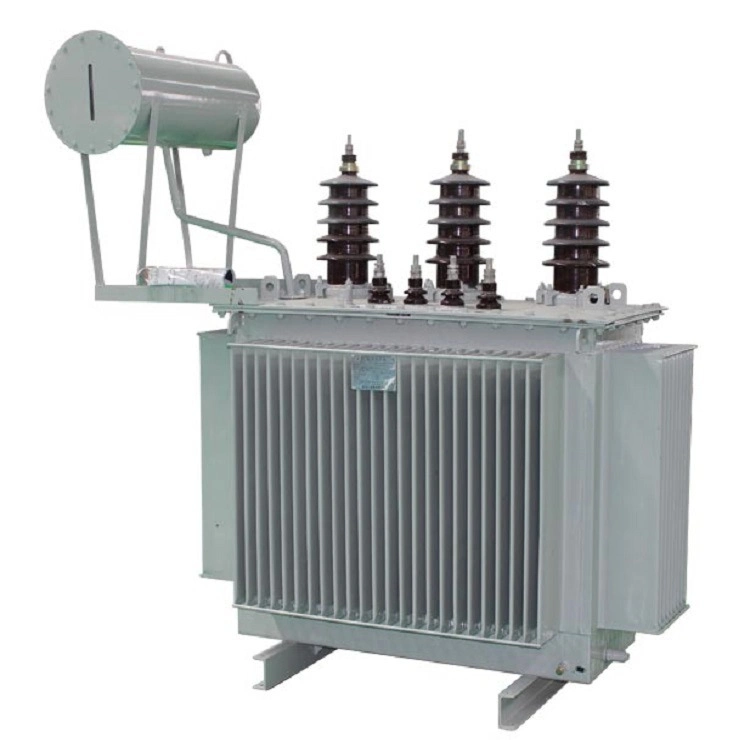

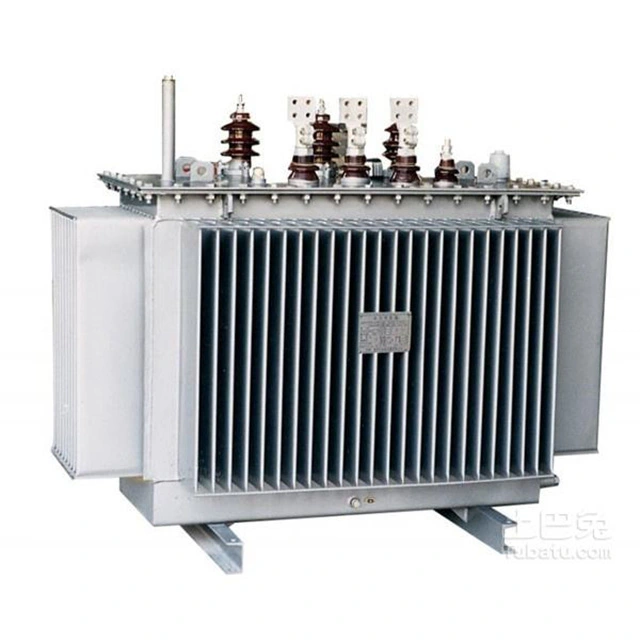

Transformador de energía eléctrica de distribución de 500kva

El transformador de energía eléctrica de distribución de 500 kva presenta las siguientes ventajas clave: tecnología de aislamiento avanzada para mayor seguridad. Funcionamiento silencioso y requisitos mínimos de mantenimiento. Está diseñado específicamente para un funcionamiento eficiente en entornos comerciales e industriales, con una capacidad de 500 kVA que ofrece rentabilidad y rendimiento medioambiental.

Los usuarios pueden elegir devanados de aluminio para lograr un equilibrio entre costo y eficiencia, o devanados de cobre para una mejor conductividad, menores pérdidas y una resistencia al calor superior.

El aumento de temperatura se puede seleccionar entre 150 ℃, 115 ℃ u 80 ℃. Este último puede mejorar la eficiencia y prolongar la vida útil del aislamiento en condiciones de altas temperaturas ambiente o cargas continuas, y puede utilizar materiales de hasta 220 °C o grados superiores.

Los tipos de gabinetes de transformadores de energía eléctrica de distribución de 500 kva incluyen gabinetes ventilados NEMA 1 adecuados para ambientes interiores secos, gabinetes NEMA 3R con cubiertas a prueba de lluvia adecuados para ambientes exteriores/húmedos y gabinetes completamente cerrados adecuados para áreas a prueba de polvo, humedad, corrosivas o peligrosas.

Parámetro técnico:

¿Por qué no utilizar una pieza entera de acero al silicio como núcleo, en lugar de procesarla hasta obtener una lámina?

Esto se debe a que un núcleo en forma de lámina puede reducir otro tipo de pérdida de hierro, la "pérdida por corrientes parásitas". Cuando el transformador de energía eléctrica de distribución de 500kva está funcionando, hay una corriente alterna en la bobina y el flujo magnético que genera es naturalmente alterno. Este flujo magnético cambiante genera una corriente inducida en el núcleo de hierro. La corriente inducida generada en el núcleo de hierro circula en un patrón circular dentro del plano perpendicular al flujo magnético, por lo que se llama corriente de Foucault. La pérdida de corrientes parásitas también hace que el núcleo de hierro se caliente.

Para reducir la pérdida por corrientes parásitas, el núcleo de hierro del transformador de energía eléctrica de distribución de 500 kva se fabrica apilando láminas de acero al silicio mutuamente aisladas, de modo que las corrientes parásitas fluyan en un circuito estrecho y alargado a través de una sección transversal más pequeña, aumentando así la resistencia en la ruta de las corrientes parásitas. Al mismo tiempo, el silicio del acero al silicio aumenta la resistividad del material, lo que también desempeña un papel en la reducción de las corrientes parásitas.

Para los núcleos de transformadores de energía eléctrica de distribución de 500 kva, generalmente se seleccionan láminas de acero al silicio laminadas en frío de 0,35 mm de espesor. Según el tamaño del núcleo requerido, se corta en láminas largas. En teoría, para reducir las corrientes parásitas, cuanto más delgada sea la lámina de acero al silicio y más estrechas sean las tiras de láminas superpuestas, mejor será el efecto. Esto no sólo reduce la pérdida por corrientes parásitas, reduce el aumento de temperatura, sino que también ahorra material de las láminas de acero al silicio.

Sin embargo, al fabricar núcleos de transformadores de láminas de acero al silicio, no solo se basa en los factores favorables antes mencionados, porque fabricar el núcleo de hierro de esta manera aumentará en gran medida el tiempo de trabajo y reducirá la sección transversal efectiva del núcleo de hierro. Por lo tanto, al fabricar núcleos de transformadores con láminas de acero al silicio, es necesario considerar la situación específica, sopesar los pros y los contras y elegir el tamaño óptimo.
