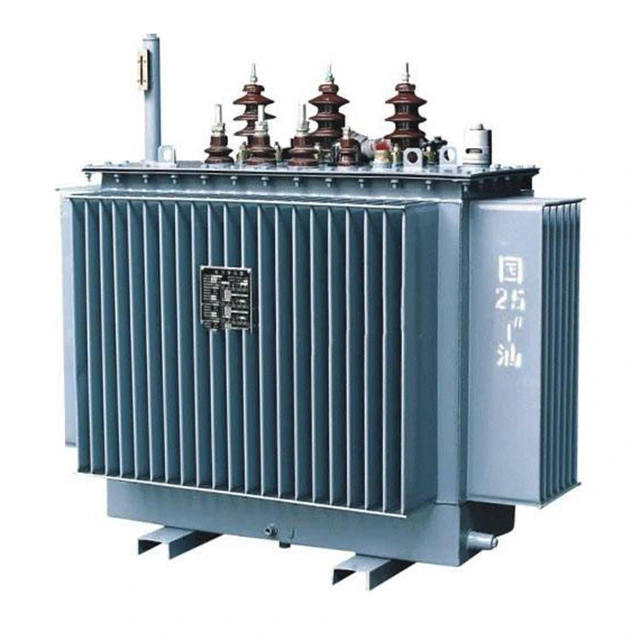

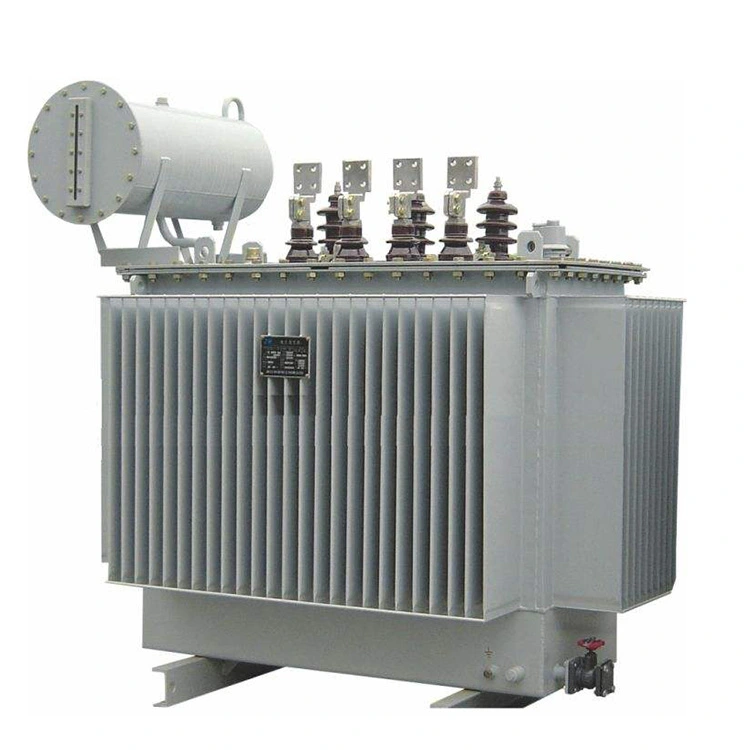

Transformador de potencia eléctrico trifásico 10kv 400kva

El transformador de potencia eléctrico trifásico de 10 kv y 400 kva se compone principalmente de componentes como el núcleo, los devanados, el tanque de aceite, el dispositivo de enfriamiento y el dispositivo de protección. Todos los núcleos adoptan una estructura de tipo núcleo y, por lo general, la estructura de tipo núcleo utiliza el proceso de ensamblaje superpuesto. Los devanados son la parte del circuito del transformador de potencia trifásico.

Los casquillos de alto y bajo voltaje del transformador de potencia trifásico de 10 kv y 400 kva son tubos aislados de porcelana que contienen conductores. Se utilizan para fijar y aislar los extremos de conexión y salida de los devanados primario y secundario del transformador.

El tanque de aceite se compone de un cuerpo del tanque, una cubierta del tanque, un dispositivo de disipación de calor y una válvula de descarga de aceite. Sus funciones principales son integrar el transformador en un todo y proporcionar disipación de calor. En el interior se encuentran los devanados, el núcleo y el aceite del transformador.

El aceite del transformador de potencia trifásico de 10 kv y 400 kva no solo tiene las funciones de refrigeración por circulación y disipación de calor, sino que también tiene un efecto aislante. Hay una cierta distancia entre los devanados y el cuerpo del tanque (paredes y fondo del tanque), que está aislado por la capa aislante del aceite en el tanque.

Tubería a prueba de explosiones, su función es evitar accidentes por explosión en el tanque de combustible. El cambiador de tomas se utiliza para cambiar el número de vueltas en los devanados del transformador para ajustar el voltaje de salida del transformador. El método mediante transformador de potencia trifásico 10kv 400kva que regula el voltaje consiste en colocar derivaciones en uno de sus devanados, para quitar o agregar una parte de las vueltas en el devanado, cambiando así el número de vueltas y logrando el propósito de cambiar la relación de voltaje.

Parámetro técnico:

P: ¿Cómo disipa el calor el núcleo del transformador de potencia trifásico de 10 kv y 400 kva?

R:Durante el funcionamiento normal de un transformador, el núcleo genera calor debido a la pérdida de hierro. Cuanto mayor es el peso y el volumen del núcleo, más calor produce. La temperatura del aceite del transformador superior a 95 grados es propensa al envejecimiento, por lo que la temperatura de la superficie del núcleo debe mantenerse por debajo de esta temperatura tanto como sea posible. Esto requiere que la estructura de disipación de calor del núcleo disipe rápidamente el calor del núcleo. La estructura de disipación de calor tiene como objetivo principal aumentar la superficie de disipación de calor del núcleo. La disipación de calor del núcleo incluye principalmente la disipación de calor del canal de aceite y la disipación de calor del canal de aire del núcleo.

En los transformadores sumergidos en aceite de gran capacidad, a menudo se colocan canales de aceite entre las laminaciones del núcleo para mejorar el efecto de disipación de calor. Los canales de aceite son de dos tipos: uno es paralelo a las láminas de acero al silicio y el otro es perpendicular a las láminas de acero. Esta última disposición tiene un mejor efecto de disipación de calor, pero la estructura es más compleja.

En los transformadores de tipo seco, el núcleo se enfría por aire. Para garantizar que la temperatura central no exceda el valor permitido, a menudo se instalan canales de aire en las columnas y yugos del núcleo de hierro.
