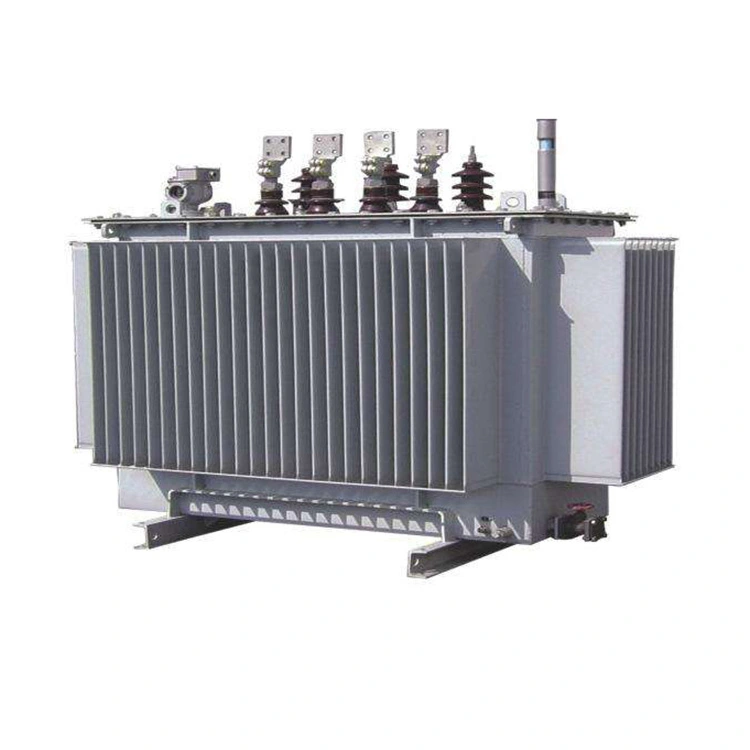

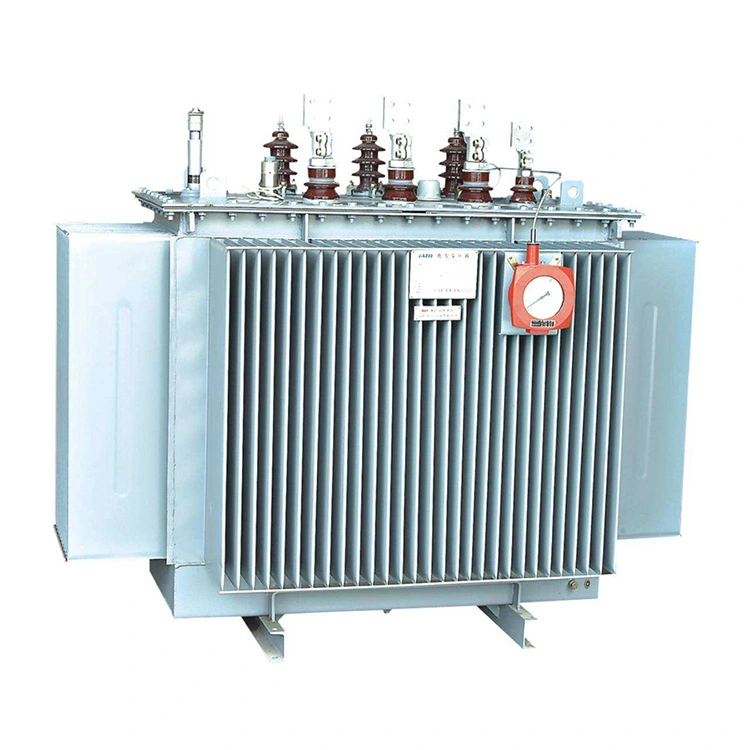

Transformador de potencia con cambio de toma en carga de 11kv y 1000 Kva

El núcleo del transformador de potencia con cambio de toma en carga de 11 kv y 1000 kva utiliza láminas de acero de silicio laminadas en frío de grano orientado de alta calidad. La estructura es totalmente inclinada y sin agujeros, y el núcleo tiene forma escalonada de varios niveles, con tres o cinco costuras. La pérdida de aire y el ruido son bajos. El núcleo laminado se lamina directamente utilizando un equipo especial, sin costuras, lo que reduce la resistencia magnética y resulta en una baja pérdida de aire.

Los devanados utilizan alambre de cobre de alta calidad. Se fabrican estirando varillas o bobinas de cobre sin oxígeno. Sus formas incluyen tipos cilíndricos, espirales nuevos y divididos, etc., lo que garantiza que el transformador de potencia con cambio de tomas bajo carga de 11 kv y 1000 kva tenga suficiente resistencia eléctrica, resistencia mecánica y capacidad de disipación de calor.

El tanque de aceite está hecho de placas de acero de alta calidad soldadas entre sí. Los componentes de disipación de calor utilizan disipadores de calor tipo chip, disipadores de calor de expansión o tanques de aceite corrugados. El depósito de aceite se somete a pruebas de estanqueidad fiables en fábrica. Después de lavar con ácido y fosfatar las superficies interior y exterior, el transformador de potencia con cambio de toma en carga de 11 kv y 1000 kva se pinta con tres revestimientos de base y uno de superficie, que son elegantes y resistentes a la corrosión.

Especificaciones técnicas:

P: ¿Por qué se utilizan láminas de acero al silicio como núcleo de transformadores de potencia con cambio de toma de carga de 11 kv y 1000 kva?

R: Los núcleos de transformadores comunes suelen estar hechos de láminas de acero al silicio. El acero al silicio es un tipo de acero que contiene silicio, con un contenido de silicio que oscila entre el 0,8% y el 4,8%. El uso de acero al silicio como núcleo de un transformador se debe a que el acero al silicio en sí es un material altamente magnético. En una bobina energizada, puede generar una gran intensidad de inducción magnética, reduciendo así el volumen del transformador.

Sabemos que, en realidad, el transformador de potencia de cambio de toma en carga de 11 kv 1000 kva funciona en condiciones de corriente alterna. La pérdida de potencia no sólo ocurre en la resistencia de la bobina sino que también está presente en el núcleo de hierro debido a la influencia electromagnética alterna. La pérdida de potencia en el núcleo de hierro generalmente se denomina "pérdida de hierro" y se debe a dos razones: una es la "pérdida por histéresis" y la otra es la "pérdida por corrientes parásitas".

La pérdida por histéresis es la pérdida de hierro generada por el núcleo durante la magnetización debido al fenómeno de histéresis. La magnitud de esta pérdida es proporcional al área encerrada por el bucle de histéresis magnética del material. El bucle de histéresis magnética del acero al silicio es estrecho, por lo que usarlo como núcleo de un transformador produce menos pérdidas por histéresis, lo que reduce significativamente el grado de calentamiento.

Mientras tanto, debido a la presencia de elementos de silicio, el acero al silicio puede aumentar significativamente la resistividad del material del núcleo de hierro, suprimiendo eficazmente las corrientes parásitas inducidas generadas por el campo magnético alterno dentro del núcleo de hierro y reduciendo en gran medida las pérdidas por corrientes parásitas.

La estructura laminada y apilada de láminas de acero al silicio, combinada con sus propias características de baja pérdida, permite que el núcleo de hierro del transformador de potencia con cambio de toma en carga de 11 kv y 1000 kva tenga un menor aumento de temperatura en condiciones de CA de frecuencia eléctrica y funcione de manera más eficiente y estable desde el punto de vista energético.
