El núcleo del transformador de potencia de 22 kv y 1000 kva sumergido en aceite está hecho de un núcleo magnético de ferrita laminada en frío orientada a grano de alta absorción magnética. El núcleo es con estructura de unión totalmente inclinada de núcleos laminados. La columna central tiene una sección transversal circular escalonada de varios niveles, y el yugo y el núcleo tienen la misma área de sección transversal.

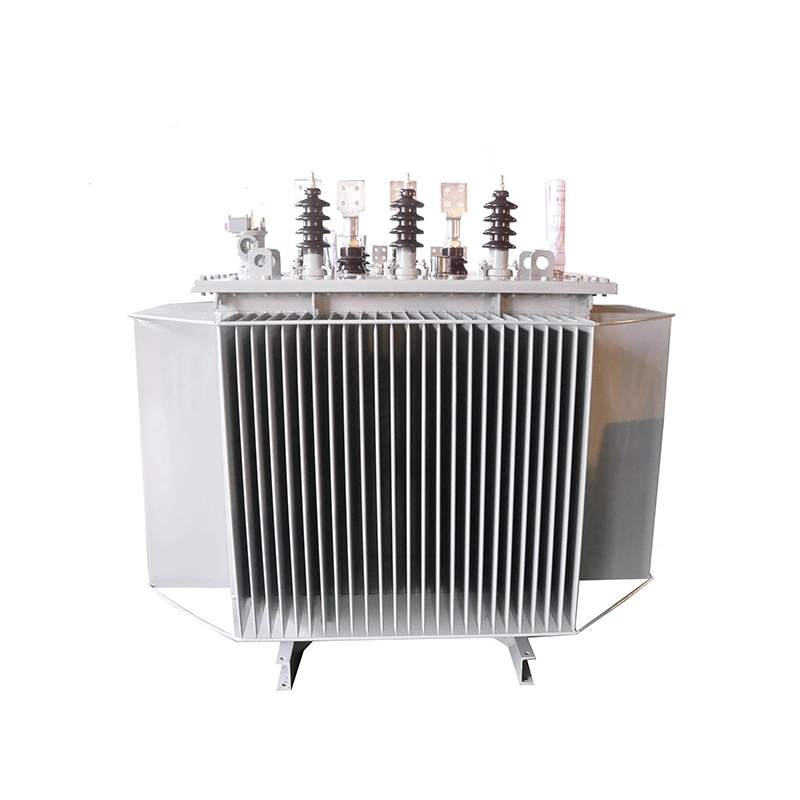

El transformador de potencia de 22kv y 1000kva sumergido en aceite tiene un tanque de aceite sumergido en aceite compuesto por paredes onduladas. El interior está recubierto con pintura resistente al polvo y la capa de pintura es resistente. El disipador de calor ondulado tiene un efecto de enfriamiento y su dureza puede compensar los cambios de peso del aceite del transformador causados por la regulación de la temperatura ambiental.
Por lo tanto, el transformador sellado no tiene depósito de aceite, lo que reduce la altura relativa general del transformador. Cuando se empaqueta el transformador de potencia de 22 kv y 1000 kva sumergido en aceite, se adopta la tecnología de procesamiento de llenado de aceite al vacío, eliminando completamente la humedad en el transformador y el aceite del transformador no entra en contacto con el aire.
Esto evita eficazmente que entre agua y oxígeno en el transformador y provoque que el aislamiento del transformador se deteriore continuamente. Es probable que el aceite del transformador envejezca, por lo que no es necesario realizar pruebas periódicas de muestras de aceite.
|
Clasificación de potencia nominal: |
1000 kva |
|
Voltaje primario: |
22 kilovoltios |
|
Voltaje secundario: |
0,4 kilovoltios |
|
Número de Fases: |
3 fases |
|
Grado de temperatura de aislamiento: |
Clase A (105°C) / Clase F (155°C) como selección opcional |
|
Correos |
≤1150W |
|
Paquete 75°C |
≤9200W |
|
Impedancia de falla |
5% |
Cuando un transformador de potencia funciona normalmente, el núcleo de hierro debe tener un punto de conexión a tierra confiable. Sin conexión a tierra, el voltaje flotante entre el núcleo de hierro y el suelo provocaría una descarga disruptiva intermitente entre el núcleo de hierro y el suelo. Una vez que el núcleo de hierro está puesto a tierra en un solo punto, se elimina la posibilidad de que se forme un potencial flotante en el núcleo de hierro. Sin embargo, cuando el núcleo de hierro tiene más de un punto de conexión a tierra, el potencial desigual entre los núcleos de hierro formará una corriente circulante entre los puntos de conexión a tierra, provocando un sobrecalentamiento en múltiples puntos de conexión a tierra del núcleo de hierro. Esto puede provocar una falla de conexión a tierra multipunto donde el núcleo de hierro hace un cortocircuito, lo que resulta en una mayor pérdida de hierro, lo que afecta gravemente el rendimiento y el funcionamiento normal del transformador, e incluso puede provocar un disparo debido a la acción intensa del gas.
El núcleo de hierro local quemado y derretido puede provocar un cortocircuito entre las virutas de hierro, aumentando la pérdida de hierro y afectando gravemente el rendimiento y el funcionamiento normal del transformador, requiriendo el reemplazo de las láminas de acero al silicio del núcleo de hierro para su reparación. Por lo tanto, no se permite que el transformador de potencia de 22 kv y 1000 kva sumergido en aceite tenga múltiples puntos de conexión a tierra; sólo puede y debe tener exactamente un punto de conexión a tierra.
