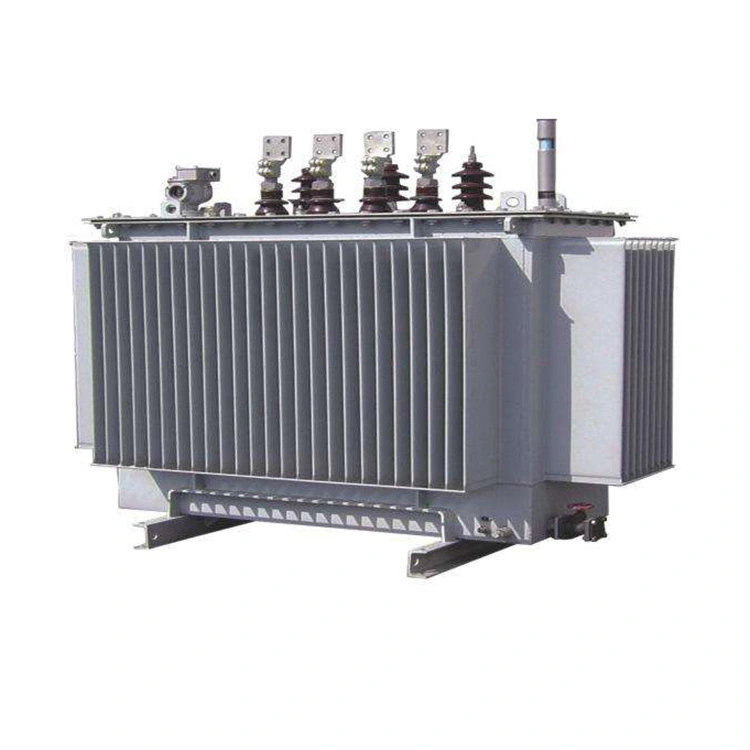

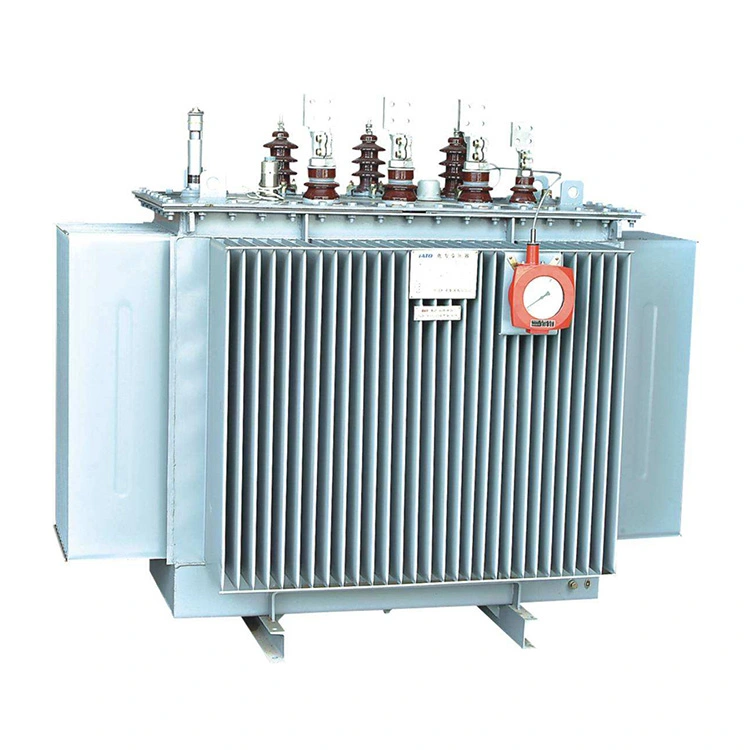

El núcleo del transformador de potencia sumergido en aceite de 10 kv y 1600 kva se fabrica apilando láminas de acero al silicio laminadas en frío de alta calidad. Esto reduce significativamente la pérdida sin carga y la corriente sin carga. El núcleo está unido para asegurar su estanqueidad y minimizar el ruido. Tanto los devanados de alto voltaje como los de bajo voltaje están enrollados con cobre libre de oxígeno. El devanado de bajo voltaje adopta una estructura de doble o cuatro espirales, mientras que el devanado de alto voltaje adopta una estructura cilíndrica de múltiples capas.
El enlace del transformador de potencia sumergido en aceite de 10kv 1600kva adopta la tecnología Dyn11, que reduce el impacto de los armónicos en la red eléctrica y mejora la calidad del suministro de energía. Adopta una estructura completamente sellada, lo que prolonga la vida útil.
El transformador de potencia sumergido en aceite de 10 kv y 1600 kva no requiere mantenimiento y el ruido real medido es inferior al estándar. A diferencia de los transformadores sumergidos en aceite ordinarios, los transformadores completamente sellados no requieren un tanque de aceite. Los cambios en el volumen de aceite se pueden ajustar y compensar automáticamente mediante la elasticidad de las placas corrugadas en el tanque de aceite.
|
Nombre del producto |
Transformador de potencia sumergido en aceite de 10kv 1600kva |
|
Alta presión (KV) |
10 kilovoltios |
|
Rango de grifo de alta presión (%) |
±5 / ±2 ×2,5% |
|
Baja presión (KV) |
0,4 kilovoltios |
|
Símbolo de grupo vectorial |
Dyn11/Yyn0 |
|
SIN pérdida de carga (W) |
1640 vatios |
|
Pérdida de carga (W) |
14500 vatios |
|
SIN corriente de carga (%) |
0,8% |
|
Impedancia de cortocircuito (%) |
4,5 % |
1.Su núcleo se fabrica apilando láminas de acero al silicio orientado de 0,18 a 0,3 milímetros de espesor mediante procesos de estampado y corte, lo que garantiza una buena estabilidad.
2.La bobina está hecha de cobre puro. Para circuitos de alta tensión se utiliza alambre esmaltado de poliimida; mientras que para los circuitos de bajo voltaje, se adopta alambre de cobre libre de oxígeno o lámina de cobre para mejorar el rendimiento de la resistencia al cortocircuito.
3."El uso del símbolo de conexión 'Dyn11' puede evitar la influencia de armónicos de alto orden. Resiste eficazmente el impacto de cargas no compensadas y mejora la calidad del suministro de energía".
4.El transformador de potencia sumergido en aceite de 10kv y 1600kva utiliza inyección de aceite al vacío para eliminar las burbujas de aire del núcleo, lo que garantiza la estabilidad del rendimiento del aislamiento.
5.El transformador se somete a estrictas inspecciones antes de salir de fábrica y cumple totalmente con las normas IEC e ISO.
(1) El cuerpo del transformador sumergido en aceite completamente sellado se llena con aceite al vacío, lo que elimina completamente la humedad y el aire de los materiales aislantes, lo que garantiza una vida útil operativa a largo plazo del transformador.
(2) Para los transformadores de potencia sumergidos en aceite de 10kv y 1600kva completamente sellados, el tanque de aceite adopta un tanque de tipo corrugado o un dispositivo de disipación de calor plegable y se elimina el depósito de aceite. El cambio en el volumen de aceite se compensa con la elasticidad del tanque de aceite.
Debido a que el cuerpo del transformador sumergido en aceite completamente sellado está aislado del aire, no hay contacto entre el aceite y el aire, por lo que el aislamiento no se humedecerá y la tasa de envejecimiento se reducirá considerablemente. Como resultado, se mejoran la confiabilidad y la vida útil del transformador. No es necesario realizar una inspección antes de la operación, por lo que los usuarios pueden ahorrar costos.
