En la distribución de energía de media tensión, un disyuntor es tan confiable como las partes que se mueven, liberan, cierran, disparan y reinician en el momento exacto en que se necesita protección. ElMecanismo operativo del interruptor de vacíodesempeña ese papel decisivo. Convierte la energía mecánica o eléctrica almacenada en movimiento controlado, lo que permite que el interruptor en vacío abra o cierre el circuito de forma rápida y consistente. Para los compradores, contratistas, fabricantes de tableros y equipos de mantenimiento, la verdadera preocupación no es simplemente si el producto puede funcionar una vez. La preocupación es si puede funcionar con precisión después de años de servicio, en condiciones de falla, dentro de gabinetes eléctricos exigentes y en diferentes entornos de proyectos.
Este artículo explica cómo funciona el mecanismo, por qué es importante, qué puntos débiles resuelve y cómo evaluar una solución adecuada para aplicaciones prácticas de media tensión. También analiza los factores de fabricación y selección que importan cuando se trabaja con proveedores comoWenzhou Xifa Equipo eléctrico Co., Ltd., una empresa que atiende al mercado de componentes de interruptores automáticos con productos diseñados para brindar confiabilidad en la distribución de energía.
Resumen del artículo

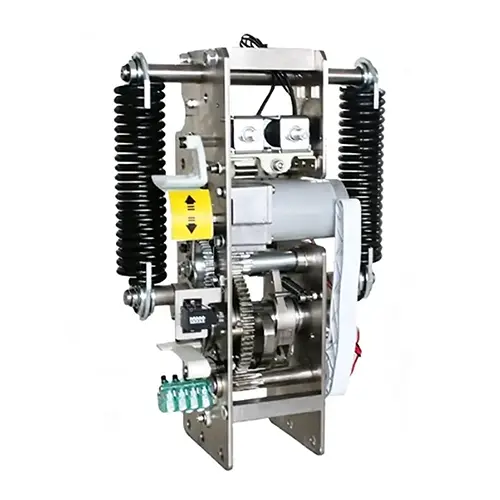

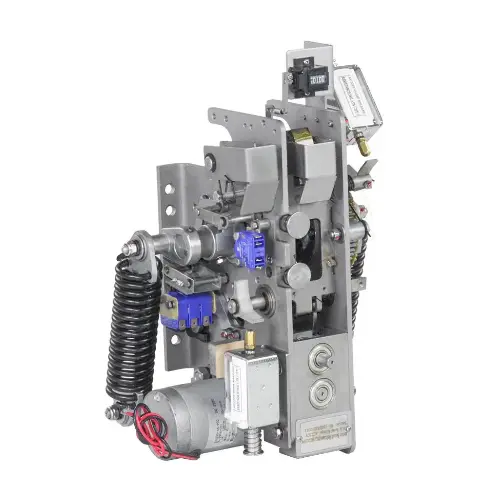

A Mecanismo operativo del interruptor de vacíoes la sección de control de movimiento de un sistema de disyuntor de vacío. Almacena y libera energía para que los contactos del interruptor puedan abrirse o cerrarse con la velocidad, fuerza y sincronización adecuadas. Un mecanismo bien diseñado ayuda a reducir las fallas de conmutación, mejora la respuesta de protección, respalda una vida útil estable y reduce la presión de mantenimiento para los sistemas de media tensión. Elegir el mecanismo correcto requiere atención al voltaje nominal, los requisitos de corte, el método de almacenamiento de energía, la resistencia mecánica, la compatibilidad de la instalación, la consistencia de la producción y el soporte técnico posventa.
Tabla de contenido
- Esquema del blog
- ¿Qué hace que este mecanismo sea tan importante?
- ¿Cómo funciona el mecanismo dentro de un disyuntor de vacío?
- ¿Qué puntos débiles del comprador resuelve?
- ¿Qué factores deberían comprobar los compradores antes de comprar?
- ¿Cómo se comparan los diferentes tipos de mecanismos?
- ¿Dónde se usa comúnmente?
- ¿Cómo pueden los equipos de mantenimiento prolongar la vida útil?
- ¿Por qué es importante la capacidad del proveedor?
- Preguntas frecuentes
- Conclusión
Esquema del blog
- Definir el papel de unMecanismo operativo del interruptor de vacíoen protección de media tensión.
- Explique el proceso de trabajo básico desde el almacenamiento de energía hasta la operación de apertura y cierre.
- Conecte el rendimiento del producto con las preocupaciones reales de los clientes, como la seguridad, el tiempo de inactividad, la vida útil y la compatibilidad.
- Proporcionar una lista de verificación centrada en el comprador para la evaluación técnica.
- Compare las opciones de mecanismos operativos comunes.
- Discutir aplicaciones prácticas en redes de distribución, fábricas, subestaciones y proyectos de energía renovable.
- Compartir puntos de mantenimiento que ayuden a mantener estable el mecanismo en el tiempo.
- Responda preguntas técnicas y de compras comunes.
¿Qué hace que este mecanismo sea tan importante?
Un interruptor en vacío es responsable de la extinción del arco, pero no puede realizar esa tarea por sí solo. Los contactos dentro del interruptor deben separarse a la velocidad correcta, con la carrera correcta y bajo un control mecánico estable. Ahí es donde elMecanismo operativo del interruptor de vacíose vuelve esencial.
En proyectos reales, muchas fallas eléctricas no son dramáticas al principio. Comienzan con un disparo retardado, un cierre inestable, una presión de contacto inconsistente, uniones desgastadas, una carga débil del resorte o una mala coordinación con las señales de protección. Cuando se ignoran estos problemas, el resultado puede ser sobrecalentamiento, repetidos disparos molestos, daños al gabinete, interrupción de la producción o riesgos de seguridad para los operadores.
Un mecanismo confiable ayuda al interruptor a responder rápidamente cuando los relés de protección detectan cortocircuitos, sobrecargas o condiciones de funcionamiento anormales. También admite conmutación regular cuando es necesario energizar, aislar o mantener los circuitos. En definitiva, es la parte que convierte la lógica de protección en acción física.
¿Cómo funciona el mecanismo dentro de un disyuntor de vacío?
El principio de funcionamiento es sencillo, pero la ejecución debe ser precisa. AMecanismo operativo del interruptor de vacíonormalmente almacena energía a través de un resorte, motor, palanca de carga manual o conjunto de control relacionado. Cuando el interruptor recibe una orden de cierre o disparo, la energía almacenada se libera a través de piezas de transmisión mecánica. Estas piezas accionan el contacto móvil del interruptor en vacío.
Durante el cierre, el mecanismo empuja el contacto móvil hacia el contacto fijo y mantiene la presión de contacto adecuada. Durante la apertura, separa los contactos lo suficientemente rápido como para permitir que el interruptor al vacío extinga el arco. Cuanto más rápido y estable sea este movimiento, mejor podrá el interruptor controlar la tensión eléctrica durante la conmutación.
- Almacenamiento de energía:El mecanismo almacena energía antes de funcionar, a menudo a través de un sistema de carga por resorte.
- Respuesta de señal:Una bobina de control, un comando de relé o una acción manual activa la operación.
- Liberación mecánica:La energía almacenada se libera a través de varillajes, ejes y piezas de transmisión.
- Movimiento de contacto:Los contactos del interruptor en vacío se abren o cierran según la acción requerida.
- Posición que ocupa:El mecanismo mantiene el interruptor estable en la posición abierta o cerrada.
Es por eso que el mecanismo debe fabricarse prestando especial atención a la precisión dimensional, la fuerza del resorte, la resistencia del material, la alineación del ensamblaje y la consistencia de las pruebas.
¿Qué puntos débiles del comprador resuelve?
Los compradores rara vez compran unMecanismo operativo del interruptor de vacíosólo porque necesitan otro componente. Lo compran porque un mecanismo débil puede crear problemas costosos. Para los fabricantes de aparamenta, una mala compatibilidad puede retrasar la producción. Para los contratistas de energía, la operación inestable puede causar problemas de puesta en servicio. Para las fábricas, una falla inesperada de un interruptor puede detener las líneas de producción. Para las empresas de servicios públicos, una conmutación poco confiable puede afectar la seguridad de la distribución en general.
| Punto débil del cliente | Cómo ayuda el mecanismo |
|---|---|
| Cierre inestable del interruptor | Proporciona fuerza controlada y movimiento de contacto estable. |
| Respuesta de viaje retrasada | Libera energía almacenada rápidamente después de una señal de protección. |
| Alta frecuencia de mantenimiento | Mejora la resistencia mecánica cuando se diseña y prueba adecuadamente. |
| La instalación del gabinete no coincide | Se puede seleccionar o personalizar según la estructura del interruptor y del cuadro. |
| Riesgo de inactividad del proyecto | Admite un funcionamiento confiable en sistemas industriales y de distribución de energía. |
El mejor mecanismo no es simplemente el más fuerte. Es el que coincide con el diseño del interruptor, el voltaje de operación, el servicio de conmutación, el espacio de instalación y los requisitos de control. Esta combinación práctica es lo que ayuda a los clientes a evitar costos ocultos después de la instalación.
¿Qué factores deberían comprobar los compradores antes de comprar?
Antes de elegir unMecanismo operativo del interruptor de vacío, los compradores deben mirar más allá del nombre del producto. Dos mecanismos pueden parecer similares, pero su rendimiento real puede diferir mucho en resistencia, velocidad de funcionamiento, estructura de instalación y estabilidad a largo plazo.
Un proceso de selección práctico debe incluir los siguientes puntos:
- Tensión nominal y tipo de interruptor:Confirme si el mecanismo coincide con el modelo de VCB previsto y el voltaje del sistema.
- Método de funcionamiento:Verifique si el proyecto requiere operación manual, con resorte, accionada por motor o combinada.
- Vida mecánica:Pregunte sobre los ciclos de operación probados y la resistencia a largo plazo.
- Tiempo de almacenamiento de energía:Para los sistemas de carga de resorte, el almacenamiento de energía estable y eficiente es importante para el funcionamiento repetido.
- Fiabilidad de viaje y cierre:El mecanismo debe responder consistentemente a las señales de control.
- Dimensiones de instalación:Confirme los orificios de montaje, la posición del varillaje, la estructura del eje y el espacio del gabinete.
- Condiciones ambientales:Considere la humedad, el polvo, la temperatura, la altitud y la contaminación industrial.
- Registros de prueba:Los proveedores confiables deben proporcionar inspecciones, pruebas de rutina y soporte técnico.
Estas comprobaciones son especialmente importantes para los compradores de OEM y las plantas de ensamblaje de tableros de distribución porque una pequeña discrepancia puede generar ajustes de ensamblaje repetidos o quejas de servicio de campo.
¿Cómo se comparan los diferentes tipos de mecanismos?
Diferentes proyectos pueden requerir diferentes diseños operativos. La siguiente tabla ofrece una comparación simple para los compradores que están evaluando opciones comunes.
| Tipo de mecanismo | Ventaja principal | Uso adecuado |
|---|---|---|
| Mecanismo operativo de carga de resorte. | Liberación estable de energía almacenada para una apertura y cierre rápidos. | VCB de media tensión que requieren un funcionamiento repetido fiable. |
| Mecanismo de operación del motor | Admite carga y operación remota o automática. | Subestaciones, gabinetes de distribución y sistemas automatizados. |
| Mecanismo de operación manual | Estructura simple y control local conveniente. | Aplicaciones de conmutación básicas y proyectos sensibles a los costos. |
| Mecanismo personalizado | Mejor ajuste para diseños de gabinetes especiales o diseños de disyuntores. | Proyectos de producción y reemplazo de aparamenta OEM. |
Para muchas aplicaciones de media tensión, el diseño de carga de resorte es ampliamente preferido porque permite almacenar energía antes de la acción de conmutación. Cuando ocurre una falla, el interruptor no necesita esperar un movimiento manual lento. Puede liberar energía inmediatamente, lo que mejora la confiabilidad de la protección.
¿Dónde se usa comúnmente?
ElMecanismo operativo del interruptor de vacíose utiliza dondequiera que los circuitos de media tensión necesiten conmutación y protección confiables. Comúnmente se integra en disyuntores de vacío, paneles de aparamenta, subestaciones compactas, salas de distribución industrial, redes de servicios públicos, edificios comerciales y estaciones de energía renovable.
En las fábricas, ayuda a proteger motores, transformadores y líneas de producción contra fallas eléctricas. En las redes de distribución urbana, admite el suministro estable de energía a áreas residenciales y comerciales. En proyectos de energía solar y eólica ayuda a aislar y proteger circuitos de captación de media tensión. En minería, infraestructura y sistemas de transporte, contribuye a un control eléctrico más seguro en condiciones exigentes.
Debido a que estos entornos varían mucho, los compradores no deben tratar el mecanismo como un accesorio universal. El mismo producto debe compararse con las condiciones reales del proyecto. Un mecanismo utilizado en una sala de control interior limpia puede enfrentar tensiones diferentes en comparación con uno utilizado en una planta industrial polvorienta o en un proyecto costero con alta humedad.
¿Cómo pueden los equipos de mantenimiento prolongar la vida útil?
Incluso una alta calidadMecanismo operativo del interruptor de vacíonecesita una inspección adecuada. Los equipos de mantenimiento deben centrarse en el desgaste visible, el ruido anormal, los sujetadores flojos, el estado de los resortes, los puntos de lubricación, la función del interruptor auxiliar y el rendimiento del cierre por disparo. Las pruebas de funcionamiento periódicas también son útiles porque un interruptor que permanece inactivo durante mucho tiempo puede necesitar funcionar instantáneamente durante una falla.
- Compruebe si el mecanismo se carga suavemente y se libera sin demora.
- Inspeccione los vínculos, ejes y sujetadores para ver si están flojos o deformados.
- Mantenga limpio el mecanismo y evite la acumulación de polvo en el interior del gabinete.
- Confirme que los indicadores de apertura y cierre coincidan con la posición real del interruptor.
- Pruebe los circuitos de control, bobinas y contactos auxiliares de acuerdo con los programas de mantenimiento.
- Reemplace las piezas desgastadas antes de que afecten la confiabilidad del cambio.
El mantenimiento preventivo es más barato que la reparación de emergencia. Cuando un mecanismo falla durante una falla, el daño puede extenderse más allá del propio interruptor. Puede afectar cables, transformadores, paneles de distribución y equipos conectados.
¿Por qué es importante la capacidad del proveedor?
Un proveedor confiable hace más que enviar piezas. Para un producto como elMecanismo operativo del interruptor de vacío, la experiencia del proveedor afecta la precisión del diseño, la selección de materiales, el control de producción, la calidad de las pruebas y la comunicación técnica. Esto es especialmente importante para los compradores que necesitan compras por lotes, coincidencia de reemplazos o soporte OEM.
Wenzhou Xifa Equipo eléctrico Co., Ltd.atiende a clientes en el campo de equipos eléctricos con productos relacionados con disyuntores de vacío y componentes de distribución de media tensión. Para los compradores, trabajar con un fabricante capaz puede ayudar a reducir la incertidumbre durante la selección del producto, la confirmación de la instalación y el uso a largo plazo.
Al evaluar a un proveedor, los compradores deben solicitar dibujos técnicos, compatibilidad de modelos, parámetros nominales, procedimientos de prueba, detalles del embalaje y capacidad de entrega. Una respuesta clara antes de realizar el pedido es mucho mejor que resolver los problemas de instalación una vez que el producto llega al sitio del proyecto.
Preguntas frecuentes
¿Qué es un mecanismo operativo de interrupción en vacío?
Es el sistema de control mecánico que impulsa el movimiento de apertura y cierre de un interruptor en vacío dentro de un disyuntor en vacío. Almacena y libera energía para que los contactos puedan moverse de forma rápida y fiable.
¿Por qué es importante el mecanismo para la protección de media tensión?
Garantiza que el interruptor pueda responder a señales de falla con la velocidad y fuerza adecuadas. Sin un mecanismo confiable, incluso un buen interruptor en vacío puede no funcionar correctamente.
¿Puede un mecanismo adaptarse a cada disyuntor de vacío?
No. Los compradores deben confirmar el voltaje nominal, el modelo de disyuntor, las dimensiones de instalación, la estructura de conexión, el método de control y los requisitos operativos antes de comprar.
¿Qué causa la falla del mecanismo operativo?
Las causas comunes incluyen conexiones desgastadas, resortes débiles, mala lubricación, contaminación por polvo, problemas con la bobina, sujetadores sueltos, instalación incorrecta y falta de inspección a largo plazo.
¿Es mejor un mecanismo de accionamiento motorizado que uno manual?
Depende del proyecto. La operación motorizada es mejor para sistemas remotos o automatizados, mientras que la operación manual puede ser adecuada para aplicaciones más simples con necesidades de control local.
¿Cómo deberían los compradores elegir un proveedor confiable?
Los compradores deben verificar la experiencia en producción, el soporte técnico, la capacidad de prueba, la compatibilidad del modelo, las opciones de personalización y si el proveedor puede proporcionar documentación clara antes del envío.
Conclusión
ElMecanismo operativo del interruptor de vacíoPuede que no sea la parte más visible de un disyuntor de media tensión, pero sí una de las más decisivas. Controla la acción física que permite que el interruptor en vacío proteja los circuitos, reduzca el impacto de las fallas y respalde una distribución de energía estable. Para los compradores, elegir el mecanismo correcto significa menos fallas de conmutación, una instalación más fluida, una vida útil más larga y una mayor confianza en el funcionamiento diario.
Si está seleccionando componentes para disyuntores de vacío, conjuntos de aparamenta, subestaciones, sistemas de energía industrial o proyectos de reemplazo,Wenzhou Xifa Equipo eléctrico Co., Ltd.puede proporcionar soporte práctico de producto y comunicación técnica para las necesidades de su aplicación. Para selección de modelo, cotización, detalles de personalización o consulta de proyecto, por favorcontáctanoshoy y deje que nuestro equipo le ayude a encontrar una solución confiable para su sistema de conmutación de media tensión.
