En un bullicioso centro de datos lleno de miles de servidores, cada vatio de energía consumido debe monitorearse con precisión. El administrador de la instalación depende de una red de medidores para rastrear el uso de energía, identificar ineficiencias y asignar costos. En el corazón de cada uno de estos medidores se encuentra unTransformador de corriente CT—un sensor sencillo que realiza silenciosamente una de las tareas más críticas en la medición eléctrica. Sin este componente, un control preciso de la energía sería casi imposible. Los transformadores de corriente son el puente esencial entre el mundo de la distribución de energía de alto voltaje y alta corriente y la electrónica sensible y de baja potencia de los sistemas de medición modernos.
Entonces, ¿qué hace que un transformador de corriente CT sea el sensor clave para los sistemas de medición eléctrica? La respuesta radica en tres capacidades fundamentales: medición de corriente precisa en un amplio rango dinámico, aislamiento galvánico completo entre el circuito primario y el equipo de medición, y la capacidad de proporcionar una salida estandarizada de baja corriente que los medidores y relés de protección procesan fácilmente. Este artículo explorará los principios de diseño, las características de rendimiento y las consideraciones de aplicación que hacen que los transformadores de corriente sean indispensables en la medición eléctrica. Desde la física de la inducción magnética hasta los desafíos prácticos de la precisión y la saturación, analizaremos la ingeniería que permite a estos dispositivos ofrecer mediciones confiables en todo, desde submedidores residenciales hasta subestaciones de alto voltaje.

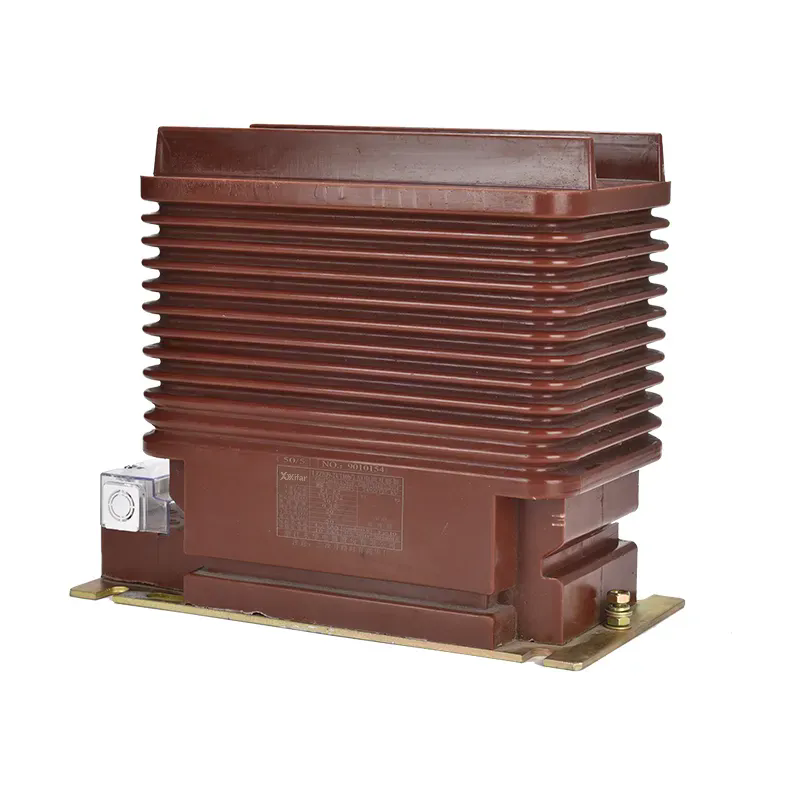

Un transformador de corriente CT es un tipo de transformador de instrumentos diseñado para producir una corriente reducida, escalada con precisión, que es proporcional a la corriente que fluye en un conductor primario. Es un dispositivo pasivo que funciona según el principio de inducción electromagnética. El conductor primario (el cable que transporta la corriente que se va a medir) pasa a través del núcleo del TC, que suele ser un anillo de material magnético de alta permeabilidad, como acero al silicio o una aleación nanocristalina. Este conductor primario actúa como un devanado primario de una sola vuelta. El devanado secundario, que consta de muchas vueltas de alambre de cobre aislado enrollado alrededor del núcleo, proporciona la corriente de salida. Cuando la corriente alterna fluye a través del conductor primario, crea un flujo magnético variable en el núcleo. Este flujo induce una corriente en el devanado secundario que es proporcional a la corriente primaria, escalada por la relación de vueltas.
Imagine un transformador de corriente como una báscula de precisión que mide el peso de un elefante pesando una muestra pequeña y representativa. La corriente principal es el elefante: grande y difícil de manejar. La corriente secundaria es una muestra pequeña: fácil de medir y segura de manejar. La relación de vueltas del CT determina el factor de escala. Por ejemplo, un CT de 1000:5 significa que cuando fluyen 1000 amperios a través del circuito primario, fluirán 5 amperios a través del circuito secundario. Esta salida secundaria estandarizada de 5 A (o 1 A) permite fabricar medidores, relés y otros equipos de monitoreo como dispositivos intercambiables estandarizados, sin necesidad de diseñarlos para las altas corrientes y voltajes del circuito primario. Esta es la razón fundamental por la que el transformador de corriente CT es la columna vertebral de la medición eléctrica moderna.
El material del núcleo es un factor crítico en el rendimiento del CT. El núcleo debe tener una alta permeabilidad para concentrar eficientemente el flujo magnético y debe tener una histéresis baja para minimizar las pérdidas. El núcleo también debe tener una curva de magnetización lineal para garantizar que la relación entre las corrientes primaria y secundaria permanezca constante en todo el rango de corrientes. EnEquipo eléctrico Co., Ltd. de Wenzhou Xifa,Fabricamos núcleos CT para transformadores de corriente utilizando acero al silicio de grano orientado de alta calidad, seleccionado por sus excelentes propiedades magnéticas y baja coercitividad. La experiencia de nuestra fábrica en diseño de núcleos y tecnología de devanado garantiza que nuestros transformadores de corriente brinden un rendimiento confiable y preciso en una amplia gama de aplicaciones.
La seguridad es la razón principal por la que se utilizan transformadores de corriente en aplicaciones de medición. Conectar directamente un medidor a un circuito de alta corriente y alto voltaje sería extraordinariamente peligroso. El medidor tendría que estar clasificado para el voltaje primario total (que podría ser de cientos de kilovoltios) y la corriente (que podría ser de miles de amperios). Esto sería físicamente grande, prohibitivamente costoso e inherentemente peligroso. El transformador de corriente CT resuelve elegantemente este problema proporcionando aislamiento galvánico. No existe conexión eléctrica directa entre el circuito primario y el circuito secundario. El primario está separado del secundario por el aislamiento del núcleo y la distancia física entre los devanados. Este aislamiento garantiza que el medidor y el operador no estén expuestos a voltajes y corrientes peligrosas del sistema primario.
El circuito secundario de un transformador de corriente CT está diseñado para que sea seguro trabajar con él. La salida secundaria típica es de 5 A o 1 A, que se puede manejar fácilmente mediante medidores estándar y relés de protección. El voltaje a través de los terminales secundarios también se mantiene bajo. Este aspecto de seguridad no es sólo una conveniencia; es un requisito de seguridad fundamental. El circuito secundario de un CT nunca debe abrirse mientras el primario esté energizado. Si el circuito secundario está abierto, la alta impedancia de los terminales secundarios hará que el flujo del núcleo aumente a niveles peligrosos, generando un alto voltaje que puede ser letal para el personal y destructivo para los equipos.
Para aplicaciones de medición, esta seguridad es primordial. Un transformador de corriente CT permite instalar un medidor de forma segura en una ubicación que sea conveniente para la lectura y el mantenimiento. El medidor puede colocarse en un panel, montarse en una pared o incluso ubicarse remotamente del circuito primario. Esto es especialmente importante en centros de datos modernos, instalaciones industriales y edificios comerciales donde los sistemas centralizados de gestión de energía requieren mediciones precisas en múltiples puntos. Nuestra fábrica en Xifa diseña su transformador de corriente CT teniendo en cuenta la seguridad, utilizando materiales de aislamiento de alta calidad y una construcción robusta para garantizar un aislamiento confiable durante la vida útil del producto.
Para cualquier aplicación de medición, la precisión es el parámetro de rendimiento más crítico. La precisión de un transformador de corriente CT se expresa en términos de su clase de precisión, que define el error permitido en la relación entre las corrientes primaria y secundaria y el desplazamiento de fase permitido. La clase de precisión se especifica mediante una combinación de una letra y un número. Para aplicaciones de medición, las clases de precisión más comunes son 0,1, 0,2, 0,5, 1 y 3. El número indica el error porcentual máximo a la corriente nominal. Por ejemplo, un TC de clase 0,5 tiene un error de relación máximo del 0,5 % a la corriente nominal.
El desplazamiento de fase también es fundamental para una medición precisa de la potencia. En un sistema trifásico, los errores de fase en los TC pueden provocar errores importantes en la medición de la potencia activa y reactiva. La clase de precisión también define el desplazamiento de fase máximo. Por ejemplo, un TC de clase 0,5 tiene un desplazamiento de fase máximo de 20 minutos (0,33 grados). La clase de precisión se mide con una carga específica (carga) y con un porcentaje específico de corriente nominal (normalmente 100%). La precisión de un CT no es constante en todo su rango; Por lo general, es más preciso a la corriente nominal y se degrada a corrientes muy bajas y a corrientes superiores al valor nominal.
La siguiente tabla resume las clases de precisión y sus aplicaciones de medición típicas.
| Clase de precisión | Error de relación máxima | Desplazamiento de fase máximo | Aplicación típica |
| 0.1 | 0,1% | 5 minutos | Medición de precisión, calibración, estándares. |
| 0.2 | 0,2% | 10 minutos | Medición de ingresos de alta precisión |
| 0.5 | 0,5% | 20 minutos | Medición comercial e industrial. |
| 1.0 | 1,0% | 60 minutos | Medición de uso general |
| 3.0 | 3,0% | No especificado | Sólo indicación |
Elegir la clase de precisión correcta es una decisión crítica. Para aplicaciones de medición de ingresos, donde las mediciones se utilizan para facturación, es esencial una mayor precisión (0,1 o 0,2). Para submedición y monitoreo general, un CT de Clase 0,5 o 1,0 suele ser suficiente. La clase de precisión requerida también depende de la carga del medidor. El medidor debe tener una carga lo suficientemente baja para garantizar que el CT funcione dentro de sus límites de precisión especificados. En Wenzhou Xifa Electrical Equipment Co., Ltd., ofrecemos una gama completa de clases de precisión de CT de transformadores de corriente para satisfacer las necesidades de nuestros clientes, desde medición de ingresos de alta precisión hasta aplicaciones de monitoreo general.
Una de las ventajas clave de un transformador de corriente CT es su capacidad para medir corrientes con precisión en un amplio rango, desde pequeñas corrientes fraccionarias hasta grandes corrientes de sobrecarga. Este rango dinámico es esencial para los sistemas de medición eléctrica modernos, que deben medir con precisión el consumo de energía durante períodos de carga ligera y pesada. El rango dinámico de un TC está determinado principalmente por el material del núcleo y el diseño del devanado. El núcleo debe poder funcionar linealmente en una amplia gama de densidades de flujo. El devanado debe diseñarse para minimizar la inductancia de fuga y proporcionar una relación de vueltas estable.
El material del núcleo es el factor más crítico para lograr un amplio rango dinámico. El núcleo debe tener una curva de magnetización lineal, lo que significa que la densidad de flujo es proporcional a la fuerza magnetizante, hasta el punto de saturación. Un núcleo de alta permeabilidad, como el acero al silicio de grano orientado, tiene una región relativamente lineal en una amplia gama de corrientes. El núcleo también debe tener una coercitividad baja para minimizar la histéresis y garantizar que el TC mantenga su precisión a lo largo del tiempo. El material del núcleo también se selecciona para que tenga una alta densidad de flujo de saturación para evitar que el núcleo se sature en condiciones de falla. La geometría del núcleo también es importante; un núcleo con una gran área de sección transversal puede manejar un flujo mayor sin saturarse.
El diseño del devanado también afecta el rango dinámico. El devanado secundario normalmente se enrolla con una gran cantidad de vueltas para producir un alto voltaje de salida por amperio de corriente primaria. Esta alta sensibilidad permite que el TC mida pequeñas corrientes con precisión. El devanado está diseñado para minimizar la inductancia de fuga, que puede causar errores en altas frecuencias y durante condiciones transitorias. El aislamiento entre las espiras debe ser robusto para evitar cortocircuitos. El devanado también debe diseñarse para manejar la corriente nominal sin sobrecalentarse. Nuestra fábrica en Wenzhou Xifa Electrical Equipment Co., Ltd. utiliza técnicas de bobinado avanzadas y materiales de alta calidad para garantizar que nuestro transformador de corriente CT proporcione un amplio rango dinámico y un rendimiento constante en todo su rango operativo.
El diseño del núcleo y del devanado también debe tener en cuenta el efecto de la carga. La carga es la impedancia del circuito secundario, incluido el medidor, los cables y los terminales de conexión. Una carga elevada puede reducir el rango dinámico efectivo del CT y puede provocar saturación con corrientes relativamente bajas. Es importante seleccionar un CT con una clasificación adecuada para la carga esperada. Un CT con una clasificación de carga alta tendrá un núcleo más grande y más vueltas, lo que dará como resultado un rango dinámico más amplio. Nuestro equipo técnico puede ayudarle a calcular la carga adecuada para su aplicación.
Dos factores críticos que afectan la precisión y el rendimiento de un CT de transformador de corriente son la carga y la saturación. La carga es la impedancia total del circuito secundario, incluido el medidor, los cables de conexión y los puntos de terminación. Si la carga es demasiado alta, el voltaje de salida del CT se verá obligado a aumentar, lo que provocará que aumente el flujo del núcleo, lo que puede provocar una saturación. La saturación ocurre cuando la densidad de flujo del núcleo alcanza la densidad de flujo máxima del material, más allá de la cual un aumento en la corriente primaria no resulta en un aumento proporcional en la corriente secundaria. Esto hace que el CT produzca una señal de salida distorsionada, lo que genera mediciones inexactas.
La relación entre carga y saturación es una consideración crítica de diseño. Un CT está clasificado para una carga específica, generalmente expresada en VA (voltiamperios). Por ejemplo, un CT con una clasificación de 5 VA puede controlar un circuito secundario con una impedancia total de hasta 0,2 ohmios a 5 A (ya que P = I²R). Si la carga excede esta clasificación, el CT puede saturarse con una corriente primaria más baja, lo que limita su rango dinámico y provoca errores de medición. Es esencial seleccionar un TC con una capacidad de carga superior a la carga real del medidor y los cables de conexión.
Para garantizar una medición precisa, el TC debe funcionar muy por debajo de su punto de saturación. El margen entre el flujo operativo y el flujo de saturación se denomina "margen de saturación". Un TC con un margen de saturación alto será más resistente a la saturación y mantendrá su precisión en una gama más amplia de corrientes. El margen de saturación está determinado por el material del núcleo, la geometría del núcleo y el número de vueltas. Los CT diseñados para aplicaciones de medición suelen tener un alto margen de saturación para garantizar que puedan manejar sobrecargas sin pérdida de precisión. La siguiente tabla ilustra el efecto de la carga en la precisión de la medición de un CT de transformador de corriente típico.
| Carga (% de Calificado) | Error de medición (%) | Efecto |
| 25% | 0,1% | Dentro de las especificaciones, medición precisa |
| 50% | 0,15% | Dentro de las especificaciones, medición precisa |
| 100% | 0,3% | Con carga nominal, ligero aumento del error |
| 150% | 1,5% | Carga excesiva, error significativo |
| 200% | 5,0% | Saturación severa, medición poco confiable |
La carga siempre debe calcularse y verificarse cuidadosamente durante la fase de diseño de un sistema de medición. Un TC con una clasificación VA más alta puede soportar una carga mayor, pero también es más grande y más caro. Un TC con una clasificación VA más baja es más pequeño y menos costoso, pero es más sensible a la carga y puede saturarse bajo cargas pesadas. En Xifa, ofrecemos una gama de CT de transformadores de corriente con diferentes clasificaciones de carga para adaptarse a los requisitos específicos de diferentes aplicaciones de medición. Nuestro equipo técnico puede ayudarle a seleccionar el CT adecuado para su aplicación.
Seleccionar el transformador de corriente CT adecuado para una aplicación de medición implica una evaluación sistemática de los requisitos de corriente, voltaje y precisión del sistema. El siguiente marco de selección proporciona un enfoque paso a paso para garantizar que el CT se especifique correctamente. El primer paso es determinar el rango de corriente primaria. El CT debe poder medir con precisión la corriente máxima de funcionamiento y también debe poder soportar la corriente máxima de falla sin sufrir daños. Se debe elegir que la corriente nominal del CT sea aproximadamente del 60 al 80 % de la corriente de carga máxima anticipada, proporcionando cierto margen para el crecimiento futuro de la carga. También se debe considerar el rango dinámico del CT, asegurando que pueda medir con precisión las corrientes mínima y máxima.
El segundo paso es determinar la clase de precisión requerida. Para la medición de ingresos, se requiere una clase de alta precisión (0,1 o 0,2). Para submedición y monitoreo general, una clase de precisión más baja (0,5 o 1,0) puede ser suficiente. La clase de precisión también debe adaptarse a la carga del contador. El tercer paso es determinar la carga. La carga debe calcularse en función de la impedancia de entrada del medidor, la longitud de los cables de conexión y la impedancia de cualquier dispositivo intermedio. El CT debe tener una clasificación de carga mayor que la carga calculada.
La siguiente tabla resume los criterios de selección clave y proporciona valores típicos para un CT de transformador de corriente.
| Criterio de selección | Consideraciones | Valores típicos |
| Corriente primaria (A) | Corriente de carga continua máxima | 50, 100, 200, 400, 800, 1000, 2000 |
| Corriente secundaria (A) | Salida estándar para medidores | 5 A o 1 A |
| Clase de precisión | Precisión de medición requerida | 0,1, 0,2, 0,5, 1,0 |
| Carga (VA) | Impedancia total del circuito secundario. | 2,5, 5, 10, 15, 30 |
| Nivel de aislamiento | Tensión nominal del circuito primario. | 0,6 kV, 12 kV, 24 kV, 36 kV |
| Frecuencia (Hz) | Frecuencia de red | 50Hz o 60Hz |
Los factores adicionales a considerar incluyen el nivel de aislamiento, la frecuencia y la temperatura ambiente. El CT debe diseñarse para el nivel de voltaje del circuito primario. Para aplicaciones de alto voltaje, el CT debe tener aislamiento y distancias de fuga adecuadas. El CT debe estar diseñado para la frecuencia de la red (50 Hz o 60 Hz). La temperatura ambiente afecta el rendimiento del CT y su capacidad para disipar el calor. En Xifa, fabricamos transformadores de corriente CT para una amplia gama de aplicaciones, desde distribución de bajo voltaje hasta medición de subestaciones de alto voltaje. Nuestros productos están diseñados para cumplir con los estándares internacionales relevantes y se prueban rigurosamente para garantizar un rendimiento confiable.
Pregunta 1: ¿Cuál es la diferencia entre un transformador de corriente y un transformador de tensión?
Respuesta: Se utiliza un transformador de corriente (CT) para medir la corriente y se conecta en serie con el circuito. Se utiliza un transformador de voltaje (VT) para medir el voltaje y está conectado en paralelo. El CT produce una corriente secundaria proporcional a la corriente primaria, mientras que el VT produce una tensión secundaria proporcional a la tensión primaria. Ambos son transformadores de instrumentos utilizados para medición y protección. El transformador de corriente CT es el sensor clave para medir la corriente en sistemas de energía.
Pregunta 2: ¿Puedo instalar un transformador de corriente CT en cualquier orientación?
Respuesta: Si bien se puede instalar un CT con transformador de corriente en la mayoría de las orientaciones, generalmente se recomienda seguir las pautas del fabricante. La orientación no afecta significativamente la precisión con corrientes de funcionamiento normales. Sin embargo, para aplicaciones de alta precisión, es aconsejable asegurarse de que el núcleo no esté sujeto a vibraciones o campos magnéticos excesivos. Para los TC de núcleo dividido, se debe tener cuidado para garantizar que el núcleo esté correctamente cerrado y asegurado para mantener la precisión.
Pregunta 3: ¿Cómo elijo entre un TC secundario de 5 A y uno de 1 A?
Respuesta: La elección entre un transformador de corriente secundario de 5 A y 1 A depende del equipo de medición y de la distancia entre el transformador de corriente y el medidor. Una salida de 5 A es más común y proporciona un nivel de señal más alto, lo que puede resultar ventajoso en entornos ruidosos. A menudo se utiliza una salida de 1 A para transmisiones de larga distancia porque la corriente más baja reduce la caída de voltaje en los cables. La mayoría de los medidores modernos admiten entradas de 5 A y 1 A. Nuestra fábrica puede brindarle orientación sobre la opción óptima para su aplicación específica.
Pregunta 4: ¿Qué causa que el TC de un transformador de corriente se sature?
Respuesta: Un transformador de corriente CT se satura cuando el flujo magnético en el núcleo alcanza su límite máximo. Esto suele ocurrir cuando la corriente primaria excede la capacidad nominal del CT por un amplio margen o cuando la carga secundaria es demasiado alta. La saturación también puede ser causada por un alto componente de CC en la corriente primaria o por una frecuencia excesiva del sistema. Cuando un CT se satura, su corriente de salida se distorsiona y no es proporcional a la corriente primaria, lo que genera mediciones inexactas y un posible mal funcionamiento de la protección. Nuestra fábrica prueba cada CT en busca de características de saturación para garantizar un rendimiento confiable en condiciones de falla.
Pregunta 5: ¿Cuáles son las ventajas de utilizar un CT de núcleo dividido para la medición?
Respuesta: Un CT de transformador de corriente de núcleo dividido ofrece varias ventajas, particularmente para instalaciones de modernización. El núcleo se puede abrir y sujetar alrededor del conductor primario sin desconectar el conductor. Esto hace que la instalación sea mucho más fácil y rápida, especialmente en sistemas existentes donde la desconexión es difícil o costosa. Los CT de núcleo dividido también son útiles para aplicaciones de monitoreo temporal. Sin embargo, los TC de núcleo dividido suelen tener una precisión menor que los TC de núcleo sólido de la misma clase. Para aplicaciones de alta precisión, se prefiere un CT de núcleo sólido. Nuestros productos CT de transformadores de corriente de núcleo dividido están diseñados para proporcionar buena precisión y al mismo tiempo ofrecer la comodidad de una fácil instalación.
Los transformadores de corriente son los héroes anónimos de los sistemas de medición eléctricos. Proporcionan la función crítica de medir con precisión altas corrientes al tiempo que garantizan la seguridad del personal y el equipo. Su capacidad para proporcionar aislamiento galvánico, producir una salida estandarizada de baja corriente y operar de manera confiable en un amplio rango dinámico los hace indispensables para las aplicaciones modernas de monitoreo, facturación y protección de energía. Desde la física de la inducción magnética hasta las consideraciones prácticas de carga y saturación, el transformador de corriente CT es un testimonio del poder de la ingeniería simple y robusta.
Seleccionar el transformador de corriente CT adecuado para su aplicación requiere una cuidadosa consideración de la precisión, la carga y los requisitos del sistema. Al comprender estos factores, puede asegurarse de que su sistema de medición proporcione los datos confiables y precisos necesarios para una gestión energética eficaz. EnWenzhou Xifa Equipo eléctrico Co., Ltd., estamos comprometidos a proporcionar CT de transformador de corriente de alta calidad que cumpla con los requisitos de medición más exigentes. Nuestros productos están diseñados y fabricados con los más altos estándares, lo que garantiza un rendimiento confiable durante la vida útil de la instalación.
