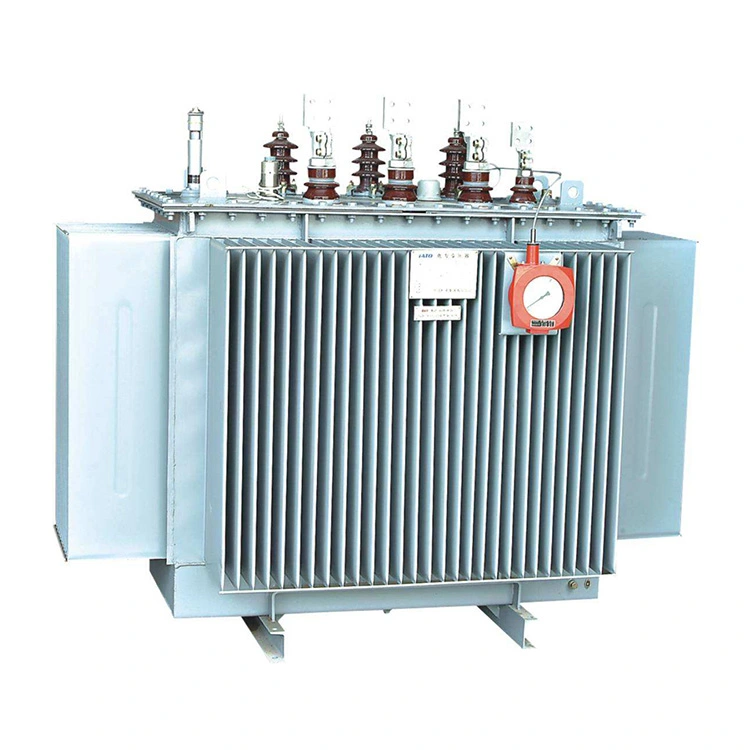

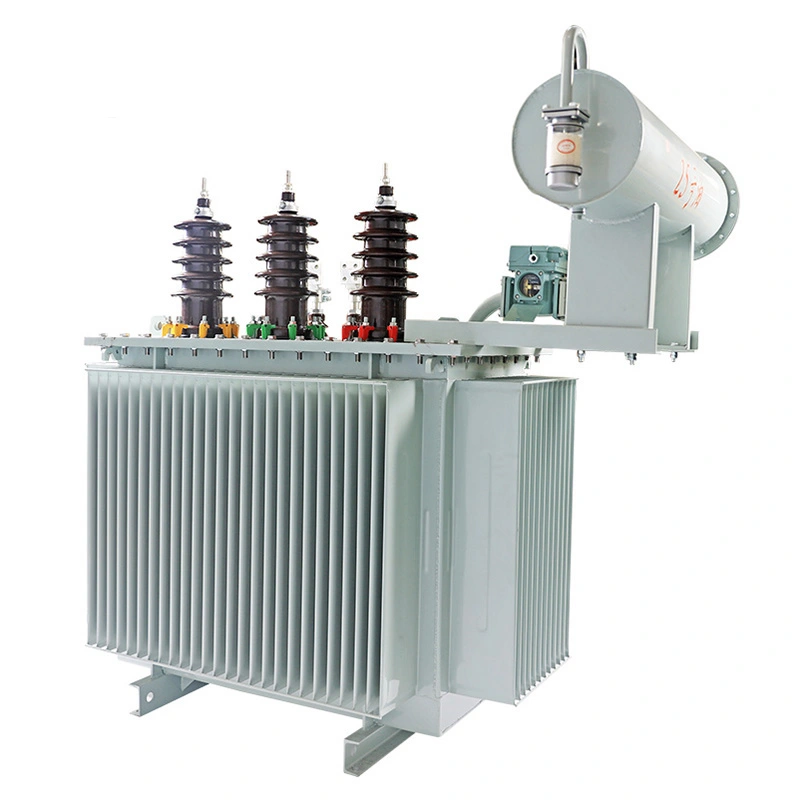

Transformador de potencia de distribución de 1000 kva de 11 a 33 kv

El transformador de potencia de distribución de 1000 kva de 11 a 33 kv es un equipo eléctrico clave de media tensión, fabricado de acuerdo con las normas IEC 60076 y GB 1094. Convierte energía de entrada de 11 kV en salida de 33 kV, logrando la transmisión de energía entre niveles de voltaje, ampliamente utilizado en parques industriales, centrales eléctricas, actualización de redes rurales y grandes empresas industriales.

Al adoptar el grupo vectorial YNd11, el núcleo de acero al silicio CRGO y los devanados de cobre puro, el transformador de potencia de distribución de 1000 kva de 11 a 33 kv presenta un bajo consumo de energía, una gran capacidad de sobrecarga y un rendimiento estable. Con una regulación de voltaje sin carga de ±2×2,5%, garantiza una salida estable y su estructura sellada herméticamente se adapta a la instalación en interiores y exteriores, proporcionando soporte de energía confiable para diversos escenarios.

El transformador de potencia de distribución de 1000 kva de 11 a 33 kv se utiliza principalmente en escenarios de aumento de voltaje de redes eléctricas de media tensión.

Sus campos de aplicación específicos incluyen:

1.Parques industriales, grandes empresas industriales y mineras: Convertir la energía de 11 kv generada por sus propias centrales eléctricas u obtenida de la red eléctrica en energía de alto voltaje de 33 kv para transmisión interna de energía y suministro de energía a grandes equipos.

2.Plantas y subestaciones eléctricas: Se utilizan como equipos elevadores de tensión para grupos electrógenos, convirtiendo la energía de baja tensión generada por los generadores en energía de alta tensión de 33 kv y conectándola a la red eléctrica de media tensión.

3.Mejora de la red eléctrica rural: aumentar el nivel de voltaje de la red eléctrica rural, reducir las pérdidas de transmisión y garantizar la estabilidad del suministro de energía rural.

4. Grandes obras de construcción y proyectos de suministro de energía temporal: proporcione energía estable de alto voltaje de 33 kv para maquinaria de construcción grande y sistemas de suministro de energía temporal.

Parámetro técnico:

P: ¿Cuáles son los estándares de mantenimiento para el aceite de transformador? ¿Cuándo es necesario reponer o reemplazar el aceite?

R: Este transformador de potencia de distribución de 1000 kva de 11 a 33 kv adopta una estructura completamente sellada. En funcionamiento normal sin fugas de aceite, no es necesario reponer aceite con frecuencia.

Pautas de mantenimiento: Tome muestras para probar el aceite del transformador cada 1 o 2 años y pruebe el voltaje de ruptura, el contenido de humedad y el índice de acidez. Si el nivel de aceite está por debajo de la escala estándar, el color del aceite es oscuro y turbio, el contenido de humedad excede el estándar o la resistencia del aislamiento disminuye, se requiere una reposición oportuna de aceite o un reemplazo general del aceite. Está estrictamente prohibido mezclar diferentes marcas o aceites para transformadores de diferentes fabricantes. Después del reemplazo del aceite, se requiere un escape completo para evitar fallas de descarga locales causadas por burbujas de aire en el aceite.

P: ¿Cuál es el valor de impedancia de cortocircuito estándar establecido para un transformador de potencia de distribución de 1000 kva de 11 a 33 kv? ¿Cuál es el significado de este escenario?

R: La impedancia de cortocircuito estándar se establece en 6,5%. Este valor es el estándar nacional y el estándar IEC para transformadores de potencia de distribución de 1000 kva de nivel 11 a 33 kv. No se puede cambiar arbitrariamente.

La importancia principal del diseño radica en: Primero, limita efectivamente la corriente máxima de cortocircuito durante las fallas de cortocircuito de la red, reduce el impacto de la fuerza electromotriz del cortocircuito en los devanados y el núcleo del transformador y evita fallas importantes como la deformación del devanado y el daño del núcleo; En segundo lugar, iguala la capacidad de cortocircuito de la red de media tensión, garantiza la coordinación precisa de la configuración de los dispositivos de protección de relés y aparamenta aguas arriba y aguas abajo, evita la activación de fallas por sobrenivel y garantiza la estabilidad de todo el sistema de distribución de media tensión; En tercer lugar, controla la tasa de ajuste de voltaje del transformador de potencia de distribución de 1000 kva de 11 a 33 kv, evita una desviación excesiva de voltaje durante las fluctuaciones de carga y garantiza que la calidad del suministro de energía cumpla con los estándares.
