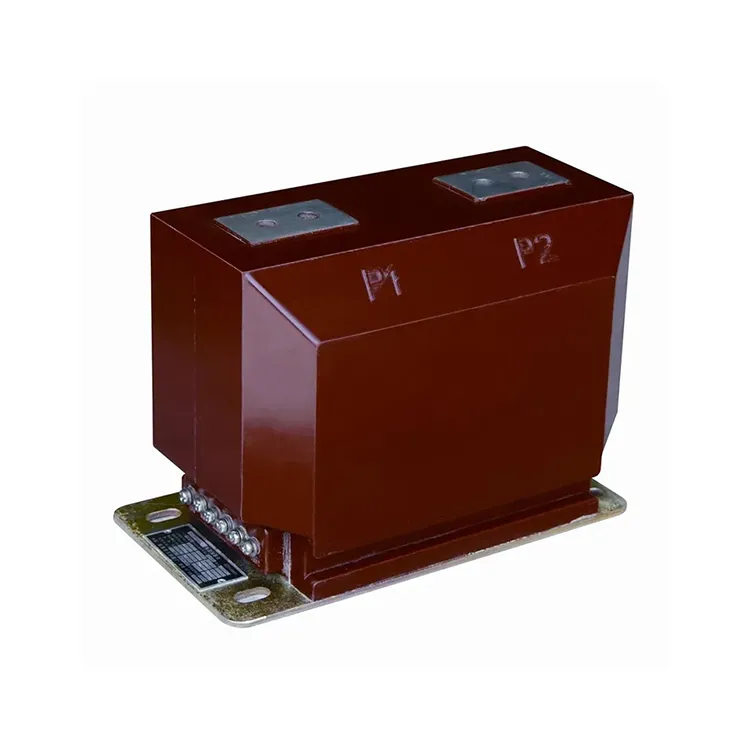

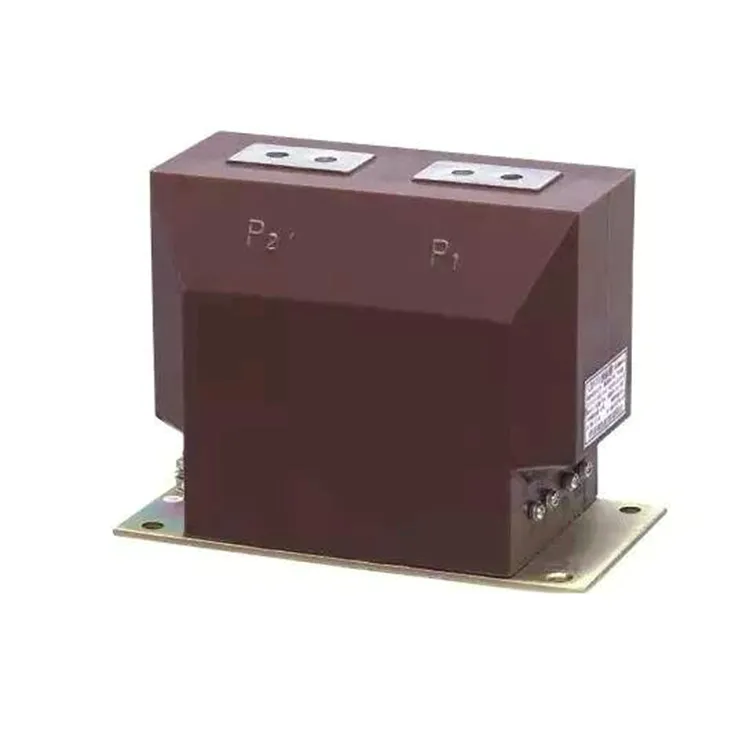

Transformador de corriente Ct eléctrico fundido en resina

El transformador de corriente CT eléctrico fundido en resina es una unidad de tipo poste para interiores, de resina epoxi, moldeada al vacío, diseñada para sistemas de energía de nivel de voltaje de 10 kv con una frecuencia nominal de 50 Hz. Se utiliza principalmente para medición de corriente, medición de energía y relés de protección.

El transformador de corriente TC eléctrico fundido en resina adopta un proceso de fundición de resina epoxi completamente cerrado, en el que el núcleo está hecho de material magnético de alta calidad y las bobinas primaria y secundaria junto con el núcleo están incrustadas en resina. Esta construcción proporciona un excelente rendimiento en aislamiento, resistencia a la humedad y resistencia a la contaminación. La superficie de un transformador de corriente CT eléctrico fundido en resina no requiere recubrimiento adicional y el transformador de corriente se puede instalar en múltiples posiciones.

La gama cubre tanto clases de medición, como 0,2S y 0,5S, como clases de protección, como 10P10 y 10P20. Hay disponible un diseño de relaciones múltiples en un transformador de corriente CT eléctrico fundido en resina, para que sea muy adecuado para su uso en paneles eléctricos revestidos de metal.

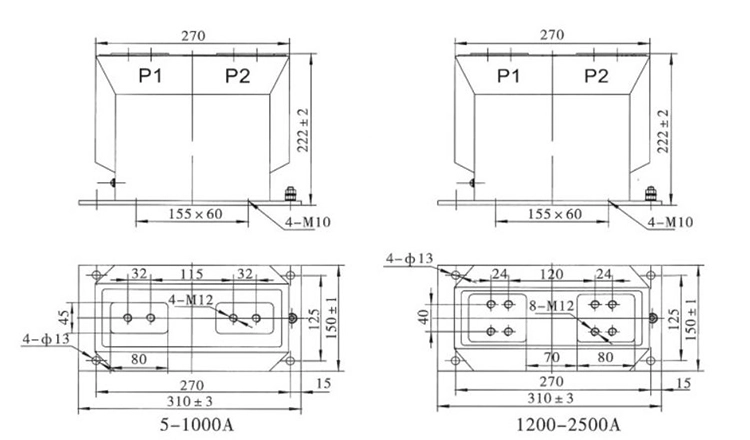

Especificación técnica:

Preguntas frecuentes sobre el producto:

P: ¿Qué parámetros técnicos se deben verificar al seleccionar un transformador de corriente CT eléctrico fundido en resina?

R: Se comprobarán los siguientes parámetros clave al seleccionar:

1.Clase de precisión: para medición/medición (por ejemplo, 0,2 s o 0,5) y con fines de protección (por ejemplo, 10P10, 5P10, etc.).

2.Corriente primaria nominal y corriente secundaria (la relación de transformación).

3. Corriente térmica de corto tiempo (Ith) y capacidad de soporte de corriente de corto tiempo (para condiciones de falla).

4.Niveles de aislamiento (tensión soportada, tensión nominal de impulso, etc.).

5.Tolerancias ambientales: rango de temperatura, altitud, humedad, nivel de contaminación.

6. Carga: la carga VA que el secundario debe conducir sin degradar la precisión.

P: ¿En qué entornos o aplicaciones son especialmente adecuados los transformadores de corriente CT eléctricos fundidos en resina?

R: Los siguientes entornos o aplicaciones son adecuados para un transformador de corriente CT eléctrico fundido en resina:

1.Aparamenta de interior, donde el espacio es limitado y el aislamiento es crucial.

2.En ambientes hostiles o contaminados (polvo, humedad, productos químicos) donde las piezas abiertas o el aceite podrían degradarse.

3.En circuitos de medida y protección que requieran una medición estable y precisa durante largos períodos.

4.Aplicaciones donde son importantes el bajo mantenimiento y la alta confiabilidad.
