Transformador de corriente Ct de secuencia cero tipo donut

Un transformador de corriente CT de secuencia cero es un dispositivo central pasante de una sola vuelta que se utiliza en sistemas de energía para monitorear corrientes de secuencia cero. Sirve como un componente crítico de los sistemas de relés de protección, que se emplea principalmente para detectar fallas a tierra, corrientes de fuga y monitoreo de aislamiento. Al detectar la suma vectorial de las corrientes trifásicas y la corriente de secuencia cero resultante, el transformador de corriente TC de secuencia cero puede activar operaciones de protección e interactuar con selectores de puesta a tierra de baja corriente, dispositivos digitales de supresión de armónicos y unidades de protección de relés para proporcionar alertas de falla y desconectar la energía.

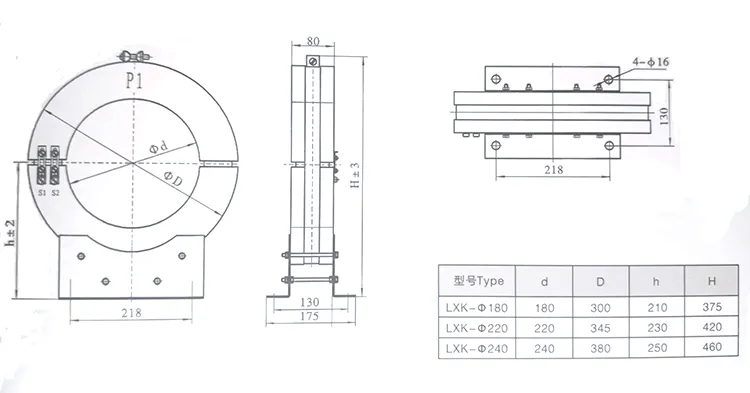

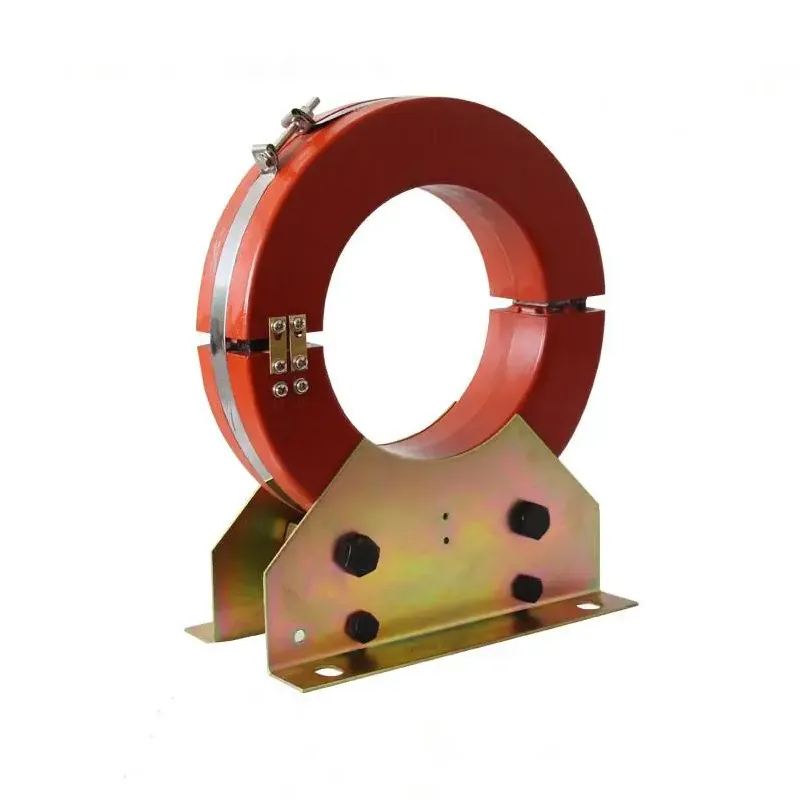

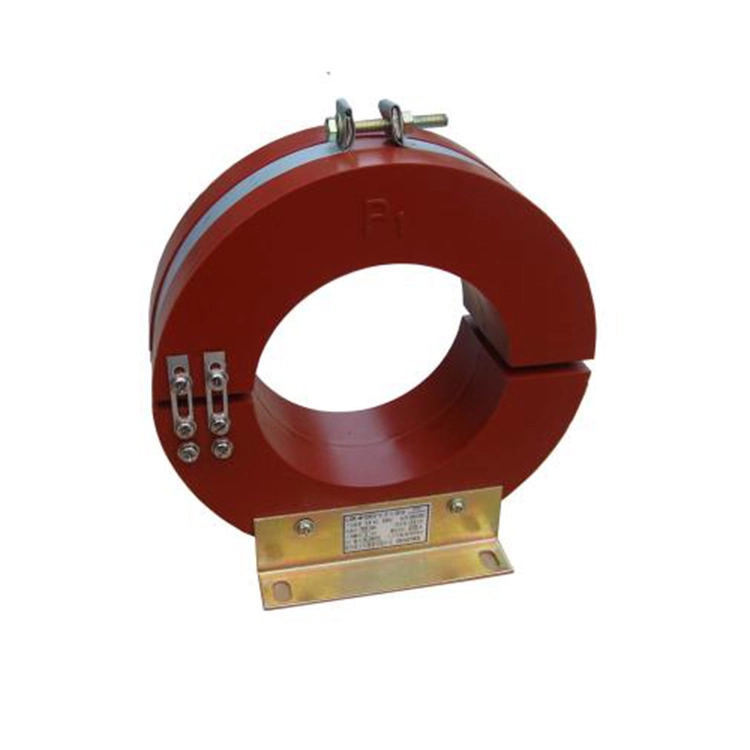

Estructuralmente, el transformador de corriente CT de secuencia cero consta de un núcleo toroidal y un devanado secundario encapsulados dentro de una carcasa de resina epoxi o caucho de silicona, que ofrece resistencia a la humedad y protección contra la contaminación. Las opciones de instalación incluyen diseños sólidos, que requieren cables prepasados, y diseños de núcleo dividido, que permiten realizar modificaciones sin desconectar los cables.

Es compatible con sistemas de alimentación de 50 Hz, lo que proporciona la sensibilidad y linealidad necesarias para diversas configuraciones de punto neutro, incluidos sistemas conectados a tierra y sin conexión a tierra. Los transformadores de corriente CT de secuencia cero se aplican ampliamente en redes inteligentes, tránsito ferroviario, sistemas eléctricos de edificios y monitoreo de equipos industriales, para brindar detección confiable de fallas y protección del sistema.

Preguntas frecuentes sobre el producto:

P: ¿Qué es un transformador de corriente CT de secuencia cero tipo donut?

Un transformador de corriente CT de secuencia cero tipo donut es un dispositivo de núcleo pasante diseñado para detectar corrientes de secuencia cero en sistemas trifásicos. Su núcleo toroidal permite que el conductor primario pase a través del centro, proporcionando un monitoreo no intrusivo de fallas a tierra, corrientes de fuga y condiciones de aislamiento.

P: ¿Cómo transmite la señal de salida del transformador de corriente CT de secuencia cero tipo donut?

R: El transformador de corriente CT de secuencia cero tipo donut convierte la corriente de secuencia cero en un voltaje proporcional o corriente secundaria utilizando tecnología de bobina Rogowski y bobinado de alta precisión. Esta salida es compatible con relés, medidores y sistemas de monitoreo para una detección de fallas rápida y precisa.

P: ¿Cuáles son las aplicaciones típicas de un transformador de corriente CT de secuencia cero tipo donut?

R: Un transformador de corriente CT de secuencia cero tipo donut se usa comúnmente en:

1.Protección contra fallas a tierra y detección de corriente de fuga;

2.Monitoreo del punto neutro en sistemas de distribución de energía;

3.Integración con relés de protección digitales, dispositivos de supresión de armónicos y sistemas de monitoreo de redes inteligentes.

4.Equipos industriales, redes eléctricas de construcción y sistemas de tránsito ferroviario.
