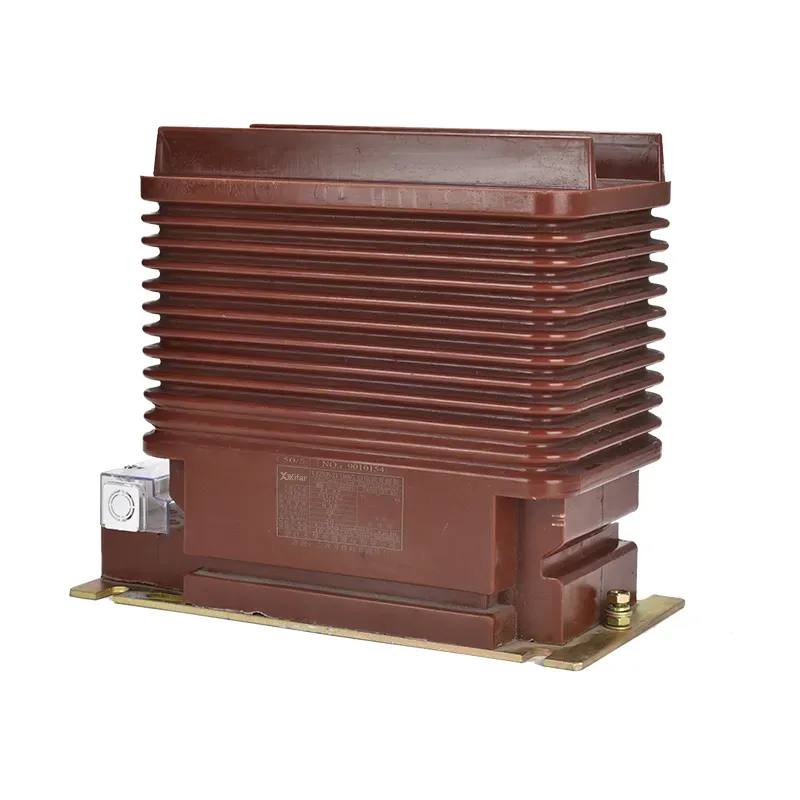

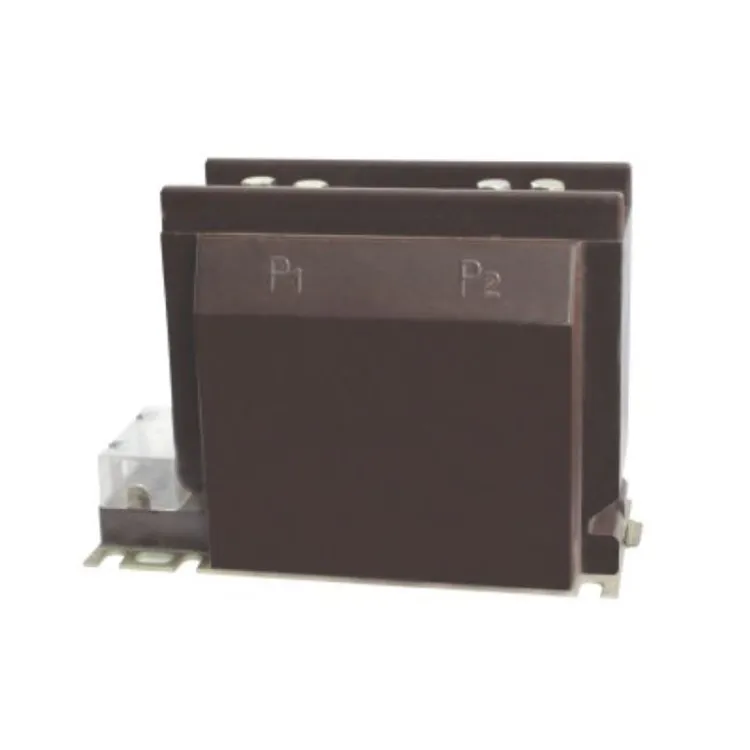

Transformador de corriente Ct 200 300 500 800 5a

El transformador de corriente ct con clasificaciones primarias de 200 A, 300 A, 500 A y 800 A y una salida secundaria estándar de 5 A está diseñado para aplicaciones confiables de protección y medición de corriente en sistemas de energía de nivel de voltaje de 10 a 35 kv.

Cada transformador de corriente ct 200 300 500 800 5a utiliza un conductor de cobre enrollado con precisión y un núcleo magnético de calidad sólida para mantener un rendimiento excelente en una relación precisa en todo el rango operativo. El transformador de corriente ct 200 300 500 800 5a está diseñado para ofrecer una salida secundaria estable en condiciones de carga variables, para que sea adecuado tanto para circuitos de medición como de protección.

La carcasa está fabricada con un material aislante duradero e ignífugo que ofrece una excelente resistencia a la humedad y al estrés ambiental. El diseño compacto permite una fácil instalación en paneles de distribución, gabinetes de control y tableros de distribución de energía.

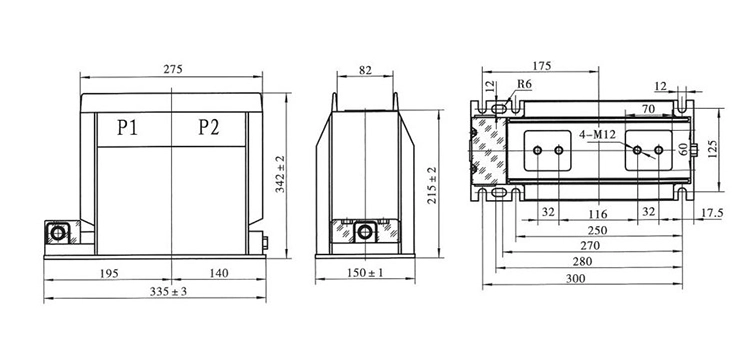

Especificación técnica:

Preguntas frecuentes sobre el producto:

P: ¿Qué significa una relación CT como 200/5A en un transformador de corriente ct 200 300 500 800 5a?

R: en un transformador de corriente ct 200 300 500 800 5a, una relación CT de 200/5A significa que cuando fluyen 200 amperios por el conductor primario, el devanado secundario entrega 5 amperios. El mismo principio se aplica a otras relaciones: 300/5A, 500/5A, 800/5A, etc. La relación garantiza que las grandes corrientes primarias se puedan reducir a un valor secundario estandarizado para una medición y protección seguras.

P: ¿Cómo elijo la relación CT correcta?

R: La relación del CT debe seleccionarse de acuerdo con la corriente de carga máxima del sistema. Por ejemplo, si su alimentador normalmente transporta 180 A con picos ocasionales de hasta 220 A, un CT de 200/5 A sería adecuado. Si se espera que la corriente alcance entre 450 y 500 A, entonces sería más apropiado un CT de 500/5 A. El objetivo es evitar tanto el sobredimensionamiento, que reduce la precisión con cargas bajas, como el subdimensionamiento, que corre el riesgo de saturación.

P: ¿Qué clases de precisión están disponibles para el transformador de corriente ct 200 300 500 800 5a?

R: Para fines de medición, las clases comunes incluyen 0,2, 0,2S, 0,5 y 0,5S. Para protección, las clases típicas son 5P10, 10P10 o 10P20. La clase requerida depende de si el CT se utilizará para medición de ingresos, monitoreo general o relés de protección.
