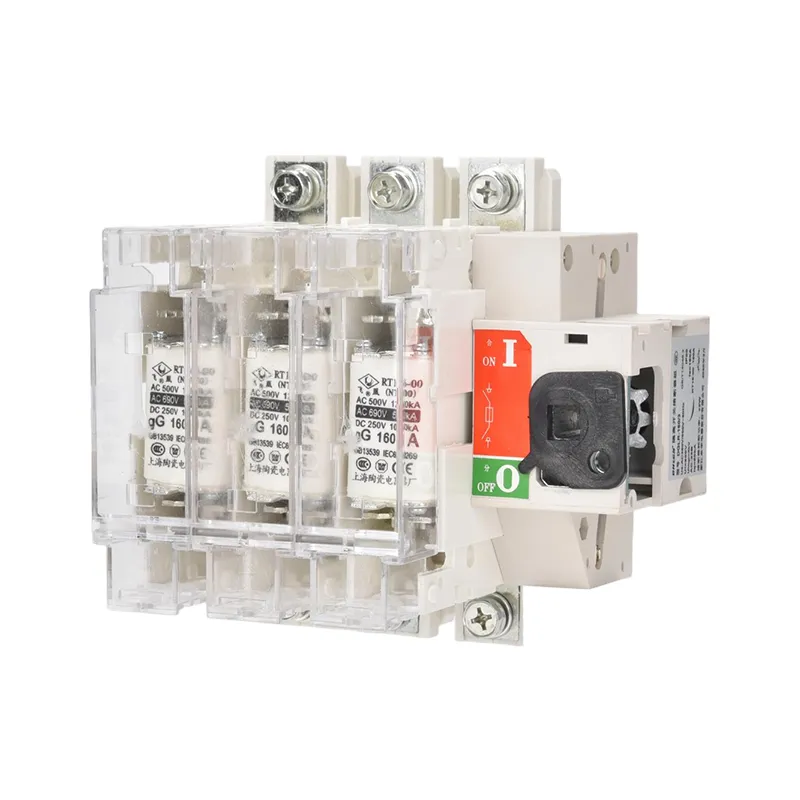

Resumen del artículo:La elección de un interruptor aislador con fusible trifásico de CA requiere una consideración cuidadosa de la corriente nominal, la compatibilidad de los fusibles, la configuración de los polos, las dimensiones de instalación y la protección contra cortocircuitos. Wenzhou Xifa Electrical Equipment Co., Ltd. proporciona componentes de distribución de energía para conjuntos de transformadores, paneles eléctricos y sistemas de energía industriales. Esta guía explica los factores clave que los compradores deben comprobar antes de seleccionar un modelo adecuado.
Al seleccionar un interruptor aislador con fusible trifásico de CA, primero consideramos el equipo al que servirá y las condiciones de funcionamiento del circuito. Aplicaciones como gabinetes de distribución, conjuntos de transformadores y sistemas de energía industrial pueden requerir diferentes clasificaciones de corriente, disposiciones de montaje y características de protección.
Antes de comparar modelos, los compradores deben confirmar el voltaje del sistema, la corriente operativa esperada, las características de carga, la corriente de cortocircuito disponible, el entorno de instalación y la configuración de polos requerida.
Por ejemplo, un fusible aislador instalado en el lado de bajo voltaje de un transformador de distribución debe coincidir con la clasificación del circuito y el esquema de protección del conjunto completo. Seleccionar un modelo basándose únicamente en la clasificación actual puede generar problemas de compatibilidad durante la instalación u operación.
Revisa la disponibilidadconfiguraciones de archivos on el CA trifásicoase Fusible Aislador Sbruja beantes de finalizar las especificaciones.
La corriente del marco y la corriente nominal del fusible describen características diferentes. Marco actualidentificador de entes tLa clase de corriente del interruptor, mientras que la corriente nominal del fusible se refiere a la clasificación nominal del fusible instalado. El fusible debe ser compatible con el interruptor y adecuado para proteger el circuito real.
De acuerdo con las especificaciones del producto proporcionadas por Wenzhou Xifa Electrical Equipment Co., Ltd., las clasificaciones de corriente de marco disponibles varían de 63 A a 630 A.
| Marco actual | Clasificaciones de fusibles enumeradas | Tamaño del fusible |
|---|---|---|
| 63 A | 10, 20, 30, 40, 50, 63A | 00C |
| 160 A | 63, 80, 100, 125, 160A | 0 |
| 250 A | 160 A; 200, 250 A | 0; 1 |
| 400 A | 300, 315, 400A | 2 |
| 630 A | 400, 500, 630A | 3 |
Nota: Estos valores resumen los parámetros del producto suministrados. Confirme el tipo de fusible compatible y la clasificación exacta para el modelo seleccionado antes de realizar el pedido.
El fusible debe seleccionarse de acuerdo con la carga, la ampacidad del conductor y la coordinación de protección requerida. Los circuitos de motores y transformadores pueden tener diferentes corrientes de arranque y características de falla, por lo que la misma clasificación de fusible no es adecuada para todas las aplicaciones.
Un interruptor aislador con fusible trifásico de CA combina aislamiento de circuito con protección contra sobrecorriente basada en fusibles. Los compradores deben evaluar estas funciones por separado para asegurarse de que el dispositivo cumpla con los requisitos de la instalación.
Un fusible por sí solo no determina la resistencia a cortocircuitos de todo el conjunto. El interruptor, el fusible, los conductores y el equipo de protección aguas arriba deben coordinarse de acuerdo con sus capacidades nominales. El aislamiento de mantenimiento también debe seguir los procedimientos de seguridad eléctrica aplicables.
Después de verificar la compatibilidad eléctrica, los compradores deben verificar la configuración del poste, la disposición de montaje, las dimensiones generales y el espacio de conexión. La información del producto suministrada incluye configuraciones de tres y cuatro polos, así como opciones de instalación frontal y lateral para los modelos aplicables.
| Elemento de selección | Qué comprobar | Por qué es importante |
|---|---|---|
| Configuración de polos | Modelo tripolar o tetrapolar | Cumple con los requisitos de aislamiento de circuito y neutro. |
| Disposición de montaje | Instalación de tipo frontal o lateral | Garantiza la compatibilidad con la disposición del panel. |
| Dimensiones | Ancho, alto, profundidad y posiciones de los orificios de montaje | Evita interferencias con el cableado y los componentes adyacentes. |
| Conexiones | Disposición de cables o barras colectoras y requisitos de conductores. | Admite conexiones eléctricas confiables. |
Por ejemplo, las dimensiones publicadas para la serie de tipo frontal de 160 A enumeran la dimensión A como 164 mm para el modelo de tres polos y 200 mm para el modelo de cuatro polos. Esta diferencia muestra por qué los compradores deberían consultar el dibujo para conocer la configuración exacta en lugar de asumir que los modelos con la misma clasificación de cuadro tienen dimensiones idénticas.
Antes de realizar el pedido, compare el dibujo dimensional del fabricante con la disposición del panel. Deje suficiente espacio para operar la manija, doblar cables, espacios libres eléctricos y reemplazar fusibles.
La documentación técnica ayuda a los compradores a confirmar si un producto cumple con los requisitos del proyecto. Recomendamos solicitar la hoja de datos del producto, el dibujo dimensional, los informes de prueba aplicables y la confirmación del estándar de fusible compatible antes de aprobar un modelo.
Wenzhou Xifa Electrical Equipment Co., Ltd. se especializa en investigación, desarrollo y fabricación de productos de distribución de energía para sistemas de 0,4 kV a 35 kV. Su gama de productos incluye disyuntores de aire, disyuntores de caja moldeada, transformadores de corriente, transformadores de potencial, pararrayos y fusibles desconectadores.
Ubicada en la zona de desarrollo económico de Yueqing, Zhejiang, China, la empresa es una sucursal de Conso Electrical Science and Technology Co., Ltd., que fabrica transformadores de distribución, subestaciones compactas e interruptores automáticos de vacío desde 2006.
La empresa afirma que sus productos se fabrican según los sistemas de gestión de calidad ISO 9001 y de gestión medioambiental ISO 14001, y que las especificaciones técnicas pertinentes cumplen con los requisitos CE y UL. Los compradores deben solicitar los certificados o informes de prueba correspondientes para verificar el estado de cumplimiento del modelo específico.
Otras consideraciones de compra incluyen la disponibilidad de fusibles de repuesto, orientación de instalación, plazo de entrega y soporte técnico posventa. Estos detalles pueden afectar la puesta en servicio y el mantenimiento, particularmente cuando el interruptor forma parte de un conjunto de distribución eléctrica más grande.
Para obtener detalles del producto, visite la página del producto Interruptor aislador de fusible trifásico de CA o comuníquese con Wenzhou Xifa Electrical Equipment Co., Ltd.
Un interruptor aislador con fusible trifásico de CA se utiliza para aislar un circuito de CA trifásico y proporcionar protección contra sobrecorriente basada en fusibles en sistemas de distribución de bajo voltaje compatibles. Las aplicaciones típicas incluyen gabinetes de distribución, conjuntos de transformadores e instalaciones de energía industrial.
Verifique la corriente de diseño del circuito, la ampacidad del conductor, las características de carga y las condiciones de falla. Luego seleccione un marco de interruptor compatible y una clasificación de fusible según la coordinación de protección requerida y los estándares eléctricos aplicables.
La corriente del marco identifica la clase de corriente del interruptor, mientras que la corriente nominal del fusible identifica la corriente nominal del fusible instalado. El fusible seleccionado debe ser compatible con el interruptor y adecuado para proteger el circuito.
La elección depende de la configuración del circuito y de si se requiere aislamiento neutro. Confirme la disposición de los postes con el diseño del sistema, el esquema de puesta a tierra y las reglas de instalación aplicables.
Sólo si el dispositivo específico está clasificado para el servicio de conmutación previsto. Verifique las clasificaciones operativas y la categoría de utilización del fabricante en lugar de asumir que cada aislador puede interrumpir la corriente de carga normal.
Proporcione el voltaje del sistema, la clasificación de corriente requerida, la especificación del fusible, la configuración de los polos, la disposición de montaje, las dimensiones de la instalación, la cantidad y los estándares aplicables. Un diagrama unifilar o un dibujo de panel pueden ayudar a confirmar la compatibilidad del producto.
La elección de un interruptor aislador con fusible trifásico de CA requiere una revisión cuidadosa de las clasificaciones eléctricas, las características de los fusibles, las dimensiones de instalación y las condiciones de funcionamiento. Verificar estos detalles antes de realizar el pedido ayuda a reducir los cambios de instalación y respalda una operación confiable dentro del sistema de distribución. Wenzhou Xifa Electrical Equipment Co., Ltd. proporciona información sobre productos y soporte técnico para ayudar a los clientes a identificar configuraciones adecuadas para sus aplicaciones.
