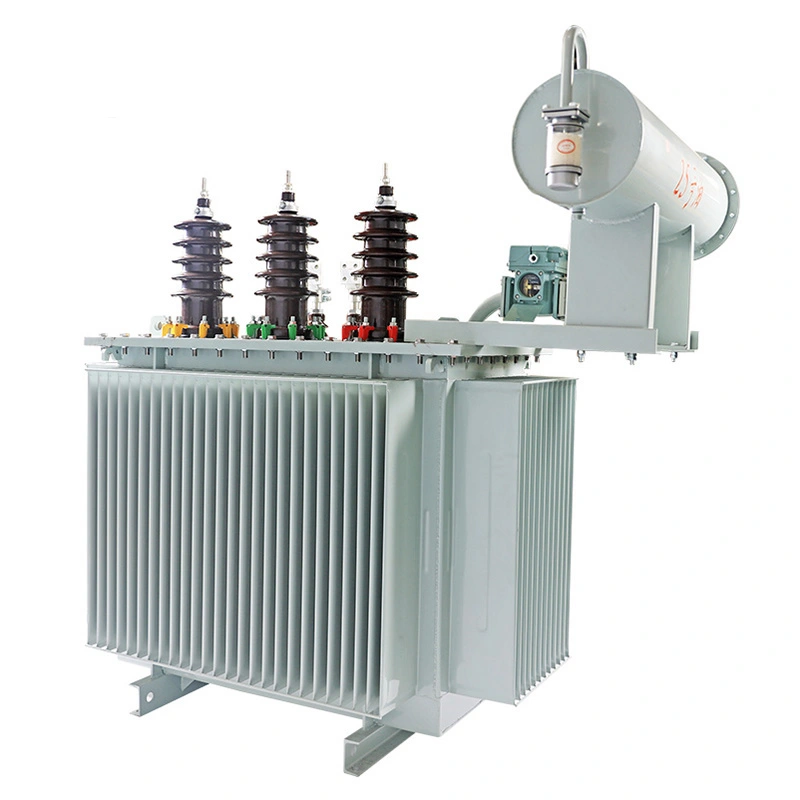

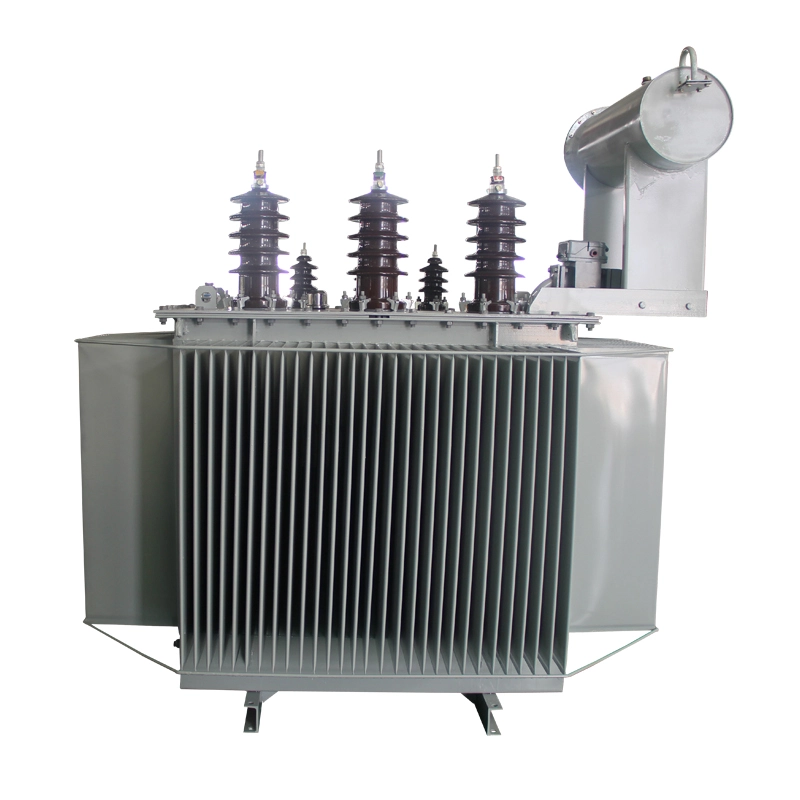

Transformador de potencia trifásico S11 35kv 1000kva en carga

El transformador de potencia trifásico s11 35kv 1000kva en carga cumple con los estándares IEC y GB. Este producto tiene un rango de regulación de voltaje sin carga de 35±3*2,5% kV y 38,5±3*2,5% kV. Se puede ajustar manual, eléctrica o automáticamente dentro del rango de regulación de voltaje mediante un interruptor regulador de voltaje sin carga en el lado primario para garantizar la estabilidad del voltaje de salida. Para transformadores de más de 6300 kVA al nivel de 35 kV, el uso de tanques de aceite de placa plegada mejora significativamente la resistencia mecánica del tanque de aceite, reduce las soldaduras, mejora la calidad de la apariencia del transformador y tiene buenos beneficios económicos.

Parámetro técnico:

Características:

1.El consumo de energía es bajo y el efecto de ahorro de energía es notable. En particular, la pérdida sin carga se ha reducido significativamente, con un promedio de aproximadamente un 25 % menos que el estándar nacional GB/T6451.

2. El núcleo está hecho de láminas de acero al silicio laminadas en frío de alta calidad. La línea de corte transversal avanzada a nivel nacional garantiza que las rebabas de corte sean inferiores a 0,02 mm. Todo el proceso presenta uniones biseladas completas, sin perforaciones ni superposición de los yugos. Las columnas centrales están apiladas y unidas entre sí, formando un conjunto compacto, plano y sólido. Esto reduce efectivamente la pérdida sin carga, la corriente sin carga y el ruido del transformador.

3. Las bobinas del transformador de potencia en carga trifásico s11 35kv 1000kva están hechas de cobre libre de oxígeno de alta pureza, lo que reduce eficazmente la pérdida de cobre. Las esquinas de las almohadillas de la bobina y las barras de soporte están redondeadas, lo que da como resultado un campo eléctrico uniforme y una mayor confiabilidad. El soporte del devanado interior está reforzado para mejorar su estabilidad y evitar inestabilidad y deformación.

4. La pared del tanque está hecha de una sola pieza de placa de acero. Se forma una estructura corrugada mediante una prensa grande, lo que reduce la cantidad de soldaduras, mejora la resistencia mecánica, expande el área de absorción de calor, mejora el efecto de disipación de calor y, al mismo tiempo, la pared corrugada del tanque evita la reflexión plana de las ondas sonoras, reduciendo así el ruido. El transformador de potencia trifásico s11 35kv 1000kva en carga en su conjunto es hermoso y simple.

5. Se adopta el depósito de aceite tipo cápsula, que efectivamente ralentiza el proceso de envejecimiento del aceite del transformador; el indicador de nivel de aceite tipo puntero puede prevenir la aparición de niveles de aceite falsos y resolver el problema del envejecimiento del aceite del transformador inducido por la luz; el relé de gas con un dispositivo de recolección de gas es conveniente para el mantenimiento y la operación.

6. Se lleva a cabo un procesamiento especial en la parte de sellado del tanque de aceite del transformador de potencia trifásico s11 35kv 1000kva con carga, y todo el cuerpo del tanque se rocía con pintura para eliminar las esquinas afiladas, las rebabas y la escoria de soldadura producidas durante el procesamiento y para mejorar la adherencia de la pintura.
