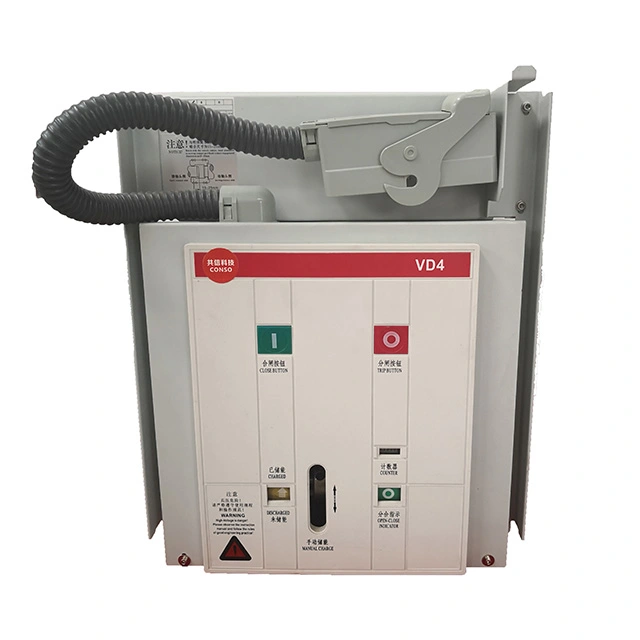

A Disyuntor de vacío (VCB)Es uno de los dispositivos de conmutación más confiables y ampliamente utilizados en sistemas de energía de media tensión. Al utilizar el vacío como medio de extinción del arco, los VCB ofrecen un rendimiento de aislamiento superior, una larga vida útil y un mantenimiento mínimo. y excelente compatibilidad medioambiental.
En esta guía detallada, le explicaremos¿Qué es un disyuntor de vacío?, como funciona, escomponentes clave, ventajas sobre otros disyuntores, yaplicaciones típicas. Este artículo está diseñado para ayudar a los ingenieros, Los contratistas de EPC y los tomadores de decisiones sobre sistemas eléctricos entienden claramente por qué los VCB se han convertido en la opción preferida en las redes eléctricas modernas.
A Disyuntor de vacío (VCB)Es un tipo de aparamenta eléctrica diseñada para proteger circuitos eléctricos interrumpiendo flujo de corriente en condiciones normales y de falla. A diferencia de los disyuntores de petróleo o gas, un VCB utiliza unambiente de alto vacíocomo medio de extinción del arco.
Cuando los contactos dentro del interruptor se separan, el arco eléctrico generado se extingue rápidamente en el vacío debido a la ausencia de sustancias ionizables. partículas. Esto hace que los disyuntores de vacío sean extremadamente eficientes y seguros para rangos de media tensión, generalmente desde3,3 kV a 36 kV.
El principio de funcionamiento de un disyuntor de vacío se basa en laRápida recuperación de la rigidez dieléctrica en vacío.. Cuando ocurre una falla, el mecanismo del interruptor separa los contactos dentro de un interruptor de vacío sellado.
Esta eficiente extinción del arco es la razón por la cual los disyuntores de vacío son conocidos poralta capacidad de roturaylarga resistencia eléctrica.
| Componente | Función |
|---|---|
| Interruptor de vacío | Extingue el arco e interrumpe el flujo de corriente. |
| Contactos fijos y móviles | Conducir e interrumpir la corriente eléctrica. |
| Mecanismo operativo | Proporciona energía mecánica para abrir y cerrar contactos. |
| Cerramiento aislante | Garantiza el aislamiento eléctrico y la seguridad. |
| Circuito de control | Gestiona la lógica de disparo, cierre y protección. |
En comparación con las tecnologías tradicionales, los disyuntores de vacío proporcionan una solución equilibrada en cuanto a rendimiento, sostenibilidad y coste del ciclo de vida.
| Característica | VCB | SF₆CB | Aceite CB |
|---|---|---|---|
| Arco medio | Vacío | Gas SF₆ | Aceite |
| Mantenimiento | Muy bajo | Medio | Alto |
| Impacto ambiental | Respetuoso del medio ambiente | Alto (gases de efecto invernadero) | Riesgo de contaminación |
| Voltaje típico | Hasta 36 kilovoltios | Hasta 800 kilovoltios | Hasta 33 kilovoltios |
Los disyuntores de vacío se utilizan ampliamente en:
A los fabricantes les gustaXi Faproporcionar soluciones de disyuntores de vacío diseñadas para cumplir estándares internacionales y diversos requisitos de aplicación.
Al seleccionar un VCB, considere los siguientes factores:
Una de las mayores ventajas de los disyuntores de vacío es subaja demanda de mantenimiento. Como no hay petróleo ni gas que reemplazar, las inspecciones de rutina se centran principalmente en las piezas mecánicas y los circuitos de control.
En condiciones normales de funcionamiento, un VCB puede alcanzar una vida útil de20-30 años.
El vacío proporciona una excelente rigidez dieléctrica y una rápida extinción del arco, lo que garantiza una interrupción segura y confiable.
Sí. Los VCB no utilizan petróleo ni gas SF₆, lo que los convierte en una de las tecnologías de disyuntores más ecológicas.
Los disyuntores de vacío se utilizan principalmente en sistemas de media tensión de hasta 36 kV.
Normalmente, los VCB requieren un mantenimiento mínimo, con inspecciones periódicas cada pocos años.
Si está buscando soluciones de disyuntores de vacío confiables, eficientes y ambientalmente responsables,Xi Faofrece una amplia gama de productos adaptados a los sistemas de energía modernos. Siéntete libre decontáctanospara obtener soporte experto, orientación técnica y soluciones personalizadas para su proyecto.
