El transformador de distribución de 13,8 kv a 380 v 2500 kva es un dispositivo central de conversión de energía para escenarios industriales, de nueva energía y comerciales, que se puede clasificar en dos configuraciones principales, incluido el tipo sumergido en aceite (serie S11) y el tipo seco (serie SCB14). Ambos cumplen con los requisitos de capacidad de 2500 kVA, diseñados profesionalmente para reducir de manera constante voltaje medio alto de 13,8 kV a bajo voltaje de 380 V, estrictamente Cumpliendo con los estándares nacionales e internacionales para garantizar un rendimiento estable, alta seguridad y una larga vida útil.
El transformador de distribución sumergido en aceite de 13,8 kv a 380 v de 2500 kva tiene un bajo costo y una gran capacidad de sobrecarga, lo que lo hace adecuado para escenarios de carga pesada al aire libre, como minas, subestaciones al aire libre y grandes parques industriales. Por el contrario, el transformador de distribución de tipo seco de 13,8 kv a 380 v de 2500 kva es ignífugo, a prueba de explosiones, no requiere mantenimiento y es energéticamente eficiente, adecuado para requisitos de interior y a prueba de explosiones. Los clientes pueden elegir de manera flexible el tipo adecuado según el entorno de instalación real, las normas de seguridad del sitio y el presupuesto del proyecto.
| Categoría de parámetro | Nombre del parámetro | Valor estándar |
|
Parámetros calificados básicos |
Capacidad nominal | 2500 kVA (2,5 MVA) |
| Lado de alto voltaje (HV) | 13.8kV,Trifásico,△ Conexión | |
| Lado de bajo voltaje (LV) | 380 V (voltaje de línea)/220 V (voltaje de fase), trifásico, conexión Y | |
| Frecuencia nominal | 50/60Hz | |
| Grupo de conexión | Din11/Din1 | |
| Impedancia de cortocircuito | 5% (típico, 4% -6% personalizable) | |
| Cambiador de toques | Alto voltaje ±2×2,5% (5 grifos, fuera de circuito) | |
| Parámetros sumergidos en aceite | Ejemplo de modelo | S11/S13/S22-2500/13.8 |
| Método de enfriamiento | ONAN (enfriamiento natural sumergido en aceite)/ONAF (enfriamiento por aire forzado) | |
| Nivel de aislamiento | BIL 95KV (impulso de relámpago)/30 kV (resistencia de frecuencia de alimentación) Voltaje) |
|
| Ventajas | Bajo costo, fuerte capacidad de sobrecarga, buena disipación de calor. | |
| Parámetros de tipo seco | Ejemplo de modelo | SCB14/SCR-2500-13.8/0.38 |
| Método de enfriamiento | AN (enfriamiento natural)/AF (enfriamiento por aire forzado), calor de aislamiento Clase de resistencia F (155 ℃) |
|
| Nivel de protección | IP00/IP23/IP54 | |
| Ventajas | A prueba de fuego y explosión, sin mantenimiento, de tamaño pequeño | |
| Pérdida y eficiencia (50Hz Referencia) |
Pérdida sin carga (Po) | ×2,8-3,5kW |
| Pérdida de carga (paquete, 75 ℃) | ×16-19kW | |
| Pérdida total | ×19-22,5kW |

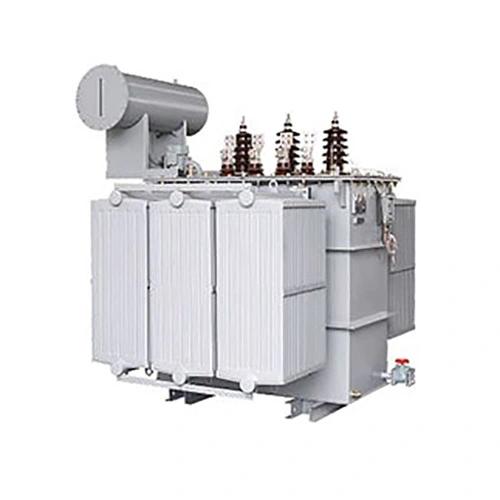

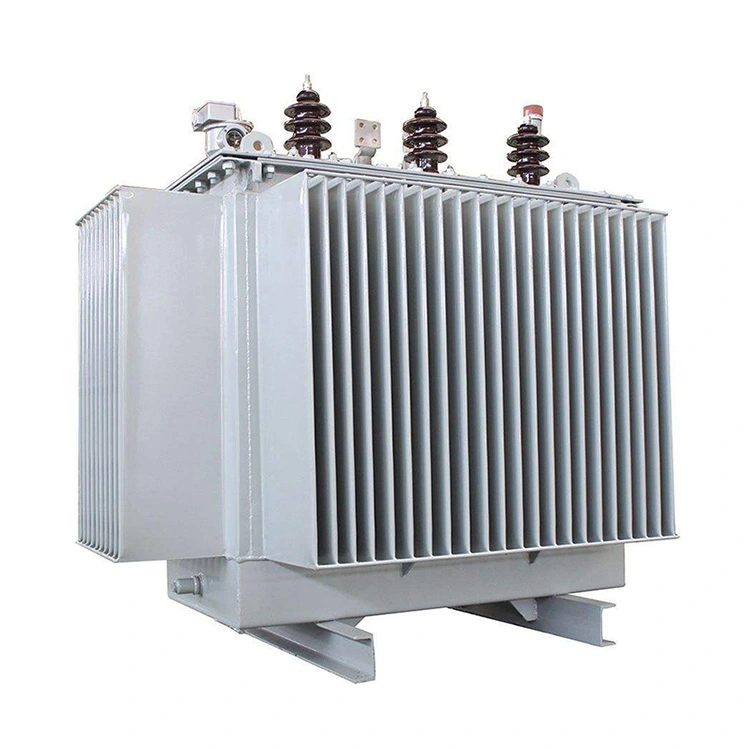

El S11 sumergido en aceite está especialmente diseñado para instalación en exteriores y al aire libre. Con una gran adaptabilidad ambiental, puede soportar altas temperaturas, lluvia, polvo y climas severos. Ocupa un gran espacio y requiere un área independiente bien ventilada, lo cual es perfecto para zonas industriales remotas, subestaciones al aire libre, sitios mineros y proyectos de distribución de energía de campo.
El transformador de distribución de tipo seco SCB14 de 13,8 kv a 380 v de 2500 kva tiene prioridad para instalaciones en interiores, como salas de distribución de energía, edificios de fábricas, complejos comerciales y espacios subterráneos. Presenta un tamaño compacto y una ocupación reducida, sin riesgo de fuga de líquido y no necesita piscina de aislamiento. También es aplicable para suministro de energía urbana de alta densidad y espacios de instalación confinados.
El S11 sumergido en aceite adopta aceite de transformador como medio de refrigeración y aislamiento. El aceite inflamable conlleva riesgos potenciales de incendio y fugas, por lo que no puede usarse en áreas cerradas, concurridas o a prueba de explosiones. Durante la instalación se requieren medidas adicionales de prevención de incendios y antifugas.
Hecho de una estructura de fundición de resina epoxi, el tipo seco SCB14 es ignífugo, retardante de llama, a prueba de explosiones y sin fugas. Tiene una alta seguridad de aislamiento, no hay peligros ocultos de combustión y cumple totalmente con estrictos estándares de seguridad para interiores, edificios públicos, plantas químicas y talleres a prueba de explosiones.
Se requiere el mantenimiento regular del transformador de distribución de 13,8 kv a 380 v de 2500 kva sumergido en aceite S11, incluida la inspección periódica de la calidad del aceite, el rendimiento del sellado, el nivel de aceite y el envejecimiento interno. Es necesario filtrar o reemplazar el aceite cada 1 o 2 años, con una inspección profesional periódica, lo que genera una mayor carga de trabajo de mantenimiento a largo plazo.
El tipo seco SCB14 tiene un diseño que prácticamente no requiere mantenimiento. No se necesita aceite aislante, sólo una simple limpieza del polvo de los devanados de forma regular. No necesita inspecciones diarias complejas, lo que ahorra costos de mano de obra y mantenimiento, y es adecuado para centrales eléctricas desatendidas.
Los S11 sumergidos en aceite poseen una capacidad superior de disipación de calor mediante la circulación de aceite del transformador, con una fuerte capacidad de sobrecarga. Puede soportar operaciones de carga pesada a largo plazo y un impacto de sobrecarga de corto plazo, ideal para líneas de producción industriales continuas de carga alta.
El tipo seco SCB14 se basa en refrigeración por aire natural o refrigeración por aire forzado. El límite de sobrecarga es relativamente más bajo que el del tipo sumergido en aceite, y el efecto de disipación de calor se ve fácilmente afectado por las condiciones de ventilación interior, más adecuadas para una operación de carga estable y convencional.
El coste de compra del S11 sumergido en aceite es relativamente menor para los modelos de gran capacidad. Pero su pérdida sin carga y con carga son ligeramente mayores, lo que resulta en un consumo de energía relativamente mayor a largo plazo.
El costo de adquisición del tipo seco SCB14 es comparativamente más alto, pero con un diseño optimizado de bajas pérdidas y mayor eficiencia energética. Reduce la pérdida diaria de energía, ahorra gastos de electricidad en operaciones a largo plazo y brinda mejores beneficios de ahorro de energía para proyectos de ciclo largo.
Transformador de distribución de 13,8kv a 380v 2500kva sugerencia de selección final:
Elija S11 sumergido en aceite: si su proyecto es al aire libre, con un presupuesto limitado, una carga pesada a largo plazo, un sitio abierto desatendido y sin requisitos estrictos de protección contra incendios.
Elija el tipo SCB14 seco: si se instala en interiores, en lugares donde hay mucha gente densa y en ocasiones con presencia de sustancias químicas e inflamables, con altos estándares de seguridad, baja demanda de mantenimiento y requisitos de ahorro de energía a largo plazo.
