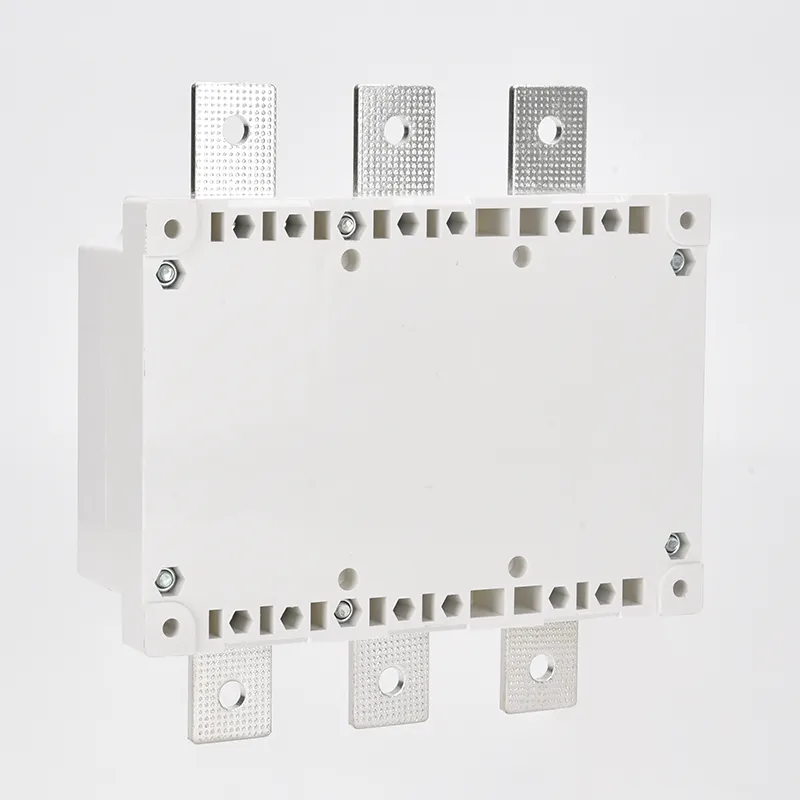

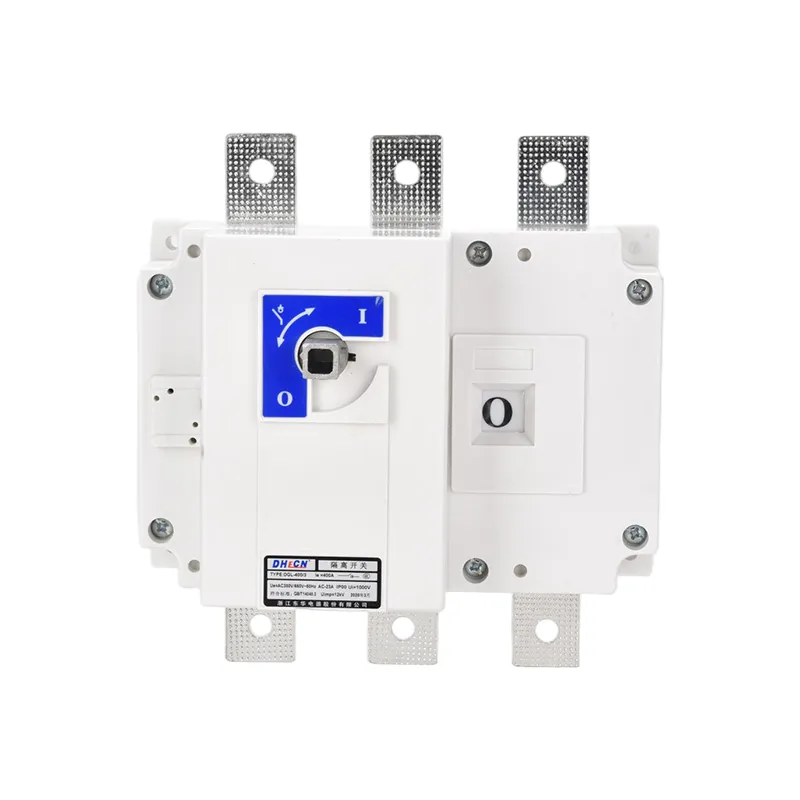

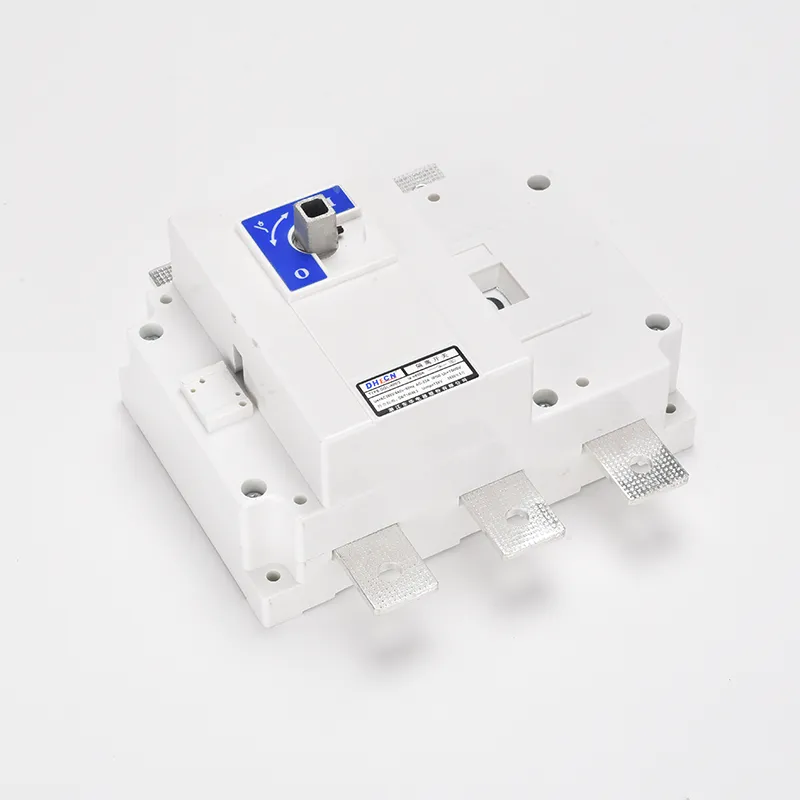

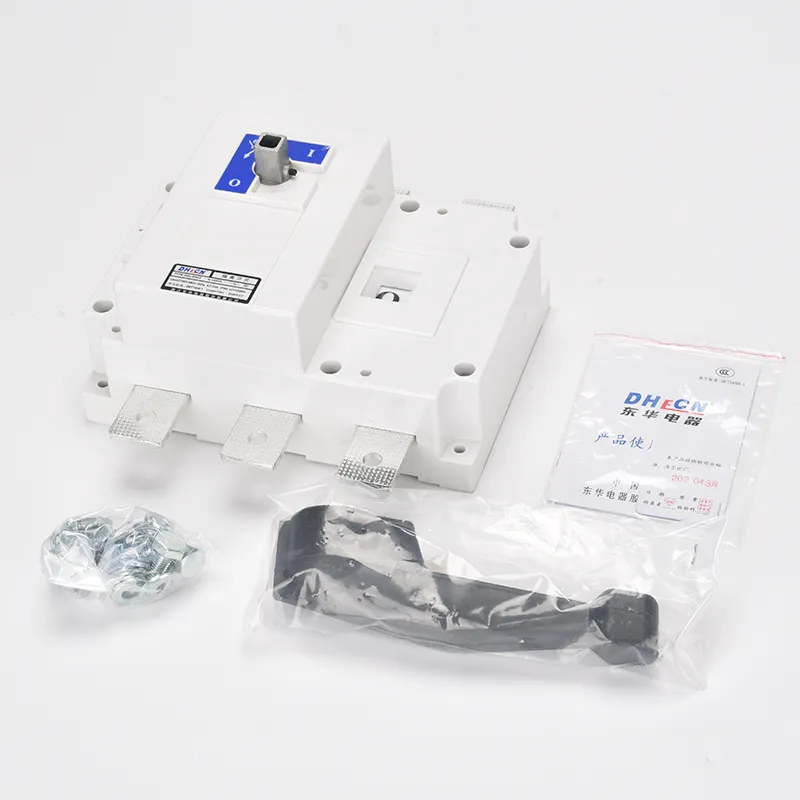

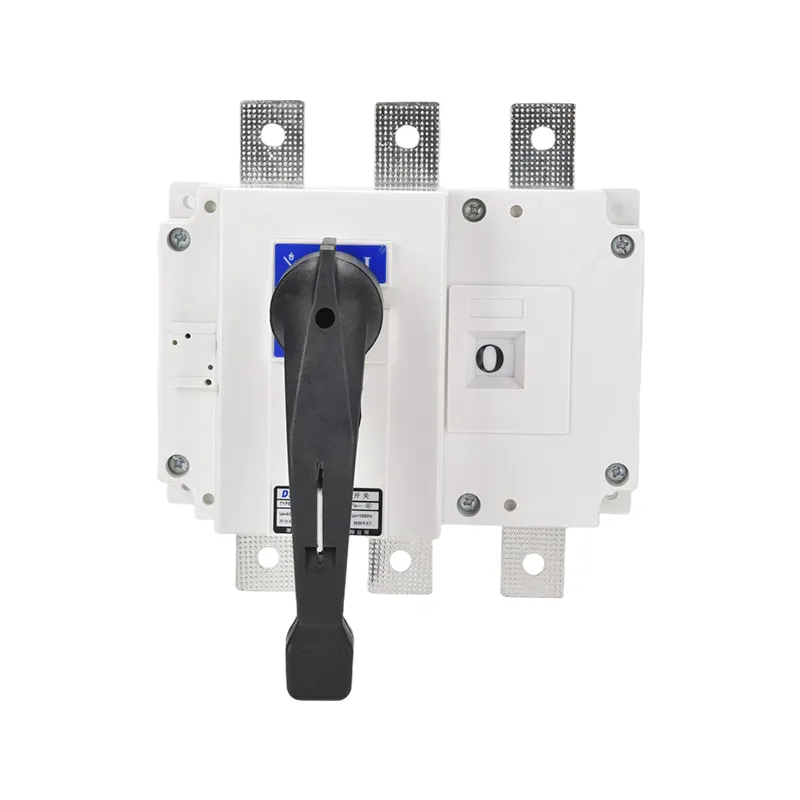

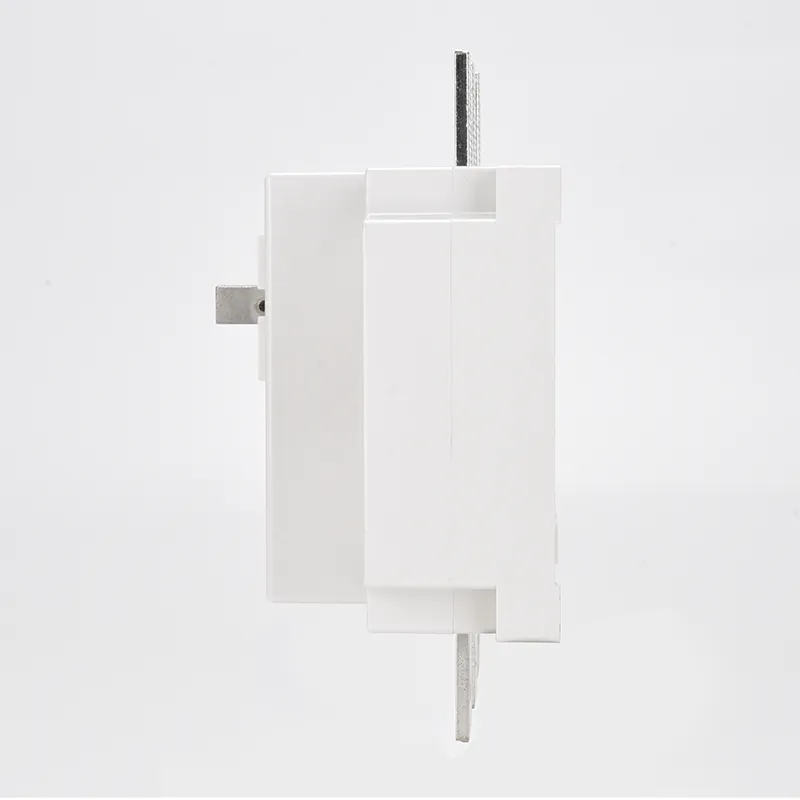

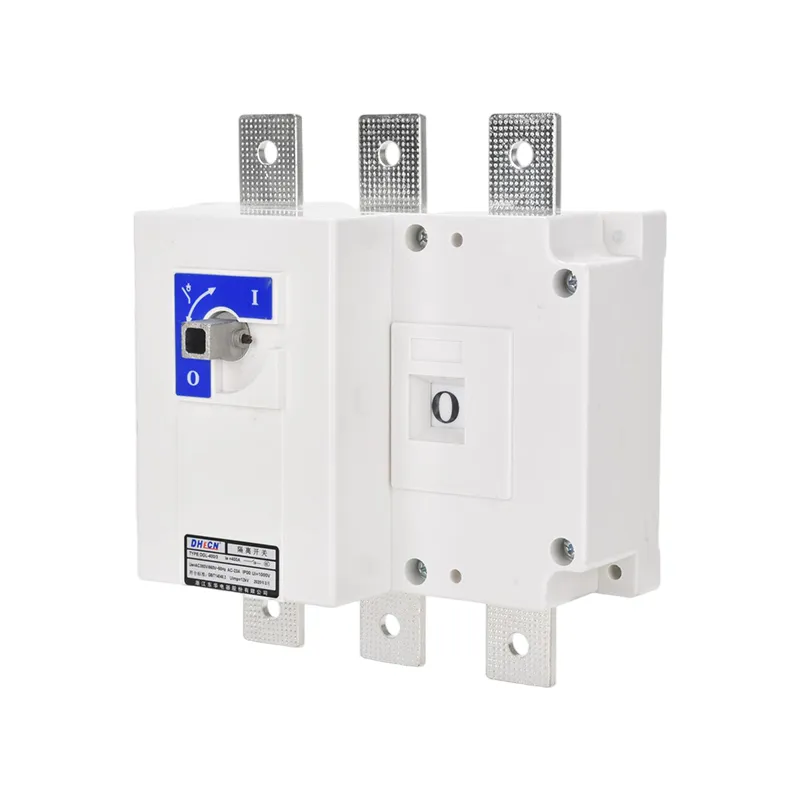

Interruptor aislador trifásico de 100 amperios 100a

Un interruptor aislador trifásico de 100 amperios 100a es un dispositivo de conmutación diseñado para sistemas de CA trifásicos. Se utiliza principalmente para aislar circuitos y para abrir o cerrar circuitos en condiciones sin carga.

Funciones principales

1.Aislamiento de circuitos: conecta o desconecta circuitos de forma segura sin condiciones de carga, para garantizar un mantenimiento seguro.

2.Ajuste Operacional: Trabaja en coordinación con disyuntores para cambiar el estado operativo de los equipos.

3.Operaciones sin carga: permite poner y poner fuera de servicio líneas descargadas o transformadores descargados.

4.Punto de interrupción visible: proporciona un punto de desconexión claro para facilitar la inspección y el mantenimiento.

Características técnicas

1.Estructura optimizada: el interruptor aislador trifásico de 100 amperios 100a adopta un único mecanismo operativo. Los contactos móviles arqueados y los contactos fijos funcionan al unísono, para garantizar la conmutación simultánea de las tres fases. Esto reduce la desviación del recorrido del contacto y mejora la confiabilidad.

2. Facilidad de instalación y mantenimiento: el diseño compacto del interruptor aislador trifásico de 100 amperios y 100 A permite una instalación conveniente y mantiene bajos los costos de mantenimiento.

Parámetro del producto:

lth (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
interfaz de usuario (v)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Rigidez dieléctrica (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Nivel de corriente de trabajo (A)
400V CA21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400 VCA 22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V CA23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V CA21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750 VCA 22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V CA23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V CC21	125	160	200	250	315	400	500	630
220V CC22	125	160	200	250	315	400	400	500
220V CC23	125	125	160	200
440V CC21	100	125	160	200	315	400	400	500
440 V CC 22	100	125	160	200	315	400	400	500
440V CC23	100	125	160	200
Potencia del motor (kilovatios)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA RM, 0,1S/1,0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Capacidad de hacer y romper
lcn(A Rms) CA23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
mcm(A Rms) CA23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
mcm(valor máximo KA)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Vida mecánica (veces)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Vida Eléctrica (veces)
Ue=660V le de corriente nominal
COS∮＝0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Peso (kg)
3 polos	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 polos	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Par de funcionamiento (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

Tipo	Tamaño del marco y tamaño de instalación
GL-125～630A	A	B	C	D	D1	E	φL	J	J1	K	N	P	R	S	T	U	φX	Y	F	H
125A-160A/3	140	135	125	27	92	73	6	120	120	65	85	36	20	25	4	115	9	25	59	10
125A-160A/4	170	135	125	27	92	73	6	150	150	65	85	36	20	25	4	115	9	25	59	10
200A-250A/3	180	170	138	35	98	86	6	160	160	90	115	50	25	30	4	140	11	25	76	15
200A-250A/4	230	170	138	35	98	86	6	210	210	90	115	50	25	30	4	140	11	25	76	15
315A-400A/3	230	240	165	50	135	110	7	210	210	140	145	65	32	40	5	206	11	37	94	20
315A-400A/4	290	240	165	50	135	110	7	275	275	140	145	65	32	40	5	206	11	37	94	20
500A-630A/3	230	260	165	50	135	110	7	210	210	140	145	65	40	50	6	220	13	37	94	20
500A-630A/4	290	260	165	50	135	110	7	275	275	140	145	65	40	50	6	220	13	37	94	20

Tipo	Tamaño
GL-125～630A	I	M	Z	W	Q
125A	55	5.5	85	190	218
160A	55	5.5	85	190	218
200A	55	5.5	85	190	218
250A	55	5.5	85	190	218
315A	60	6.5	130	240	270
400A	60	6.5	130	240	270
500A	60	6.5	130	240	270
630A	60	6.5	130	240	270

Tipo	Tamaño del marco y tamaño de instalación
GL-1000～4000A	A	B	J	J1	N	R	S	T	Y
1000-1250A/3	378	312	355	355	186	60	56	8	48
1000-1250A/4	492	312	470	470	248	60	56	8	48
1600A/3	378	338	355	355	186	80	69	8	49
1600A/4	492	338	470	470	248	80	69	10	49
2000-2500A/3	378	455	355	355	186	80	127	10	78.5
2000-2500A/4	492	455	470	470	248	80	127	10	78.5
3150-4000A/3	378	514	355	355	186	120	157	12	78.5
3150-4000A/4	492	514	470	470	248	120	157	12	78.5

Preguntas frecuentes sobre el producto:

P: ¿Se puede operar bajo carga el interruptor aislador trifásico de 100 amperios y 100 A?
R: No. El interruptor aislador trifásico de 100 amperios y 100 A está diseñado para usarse en condiciones sin carga. No debe usarse para abrir o romper circuitos que transportan corriente de funcionamiento normal. Para la conmutación de carga, se debe utilizar un disyuntor o un interruptor de carga.
P: ¿Qué materiales se utilizan comúnmente en un interruptor aislador trifásico de 100 amperios y 100 A?
R: Los interruptores aisladores trifásicos de 100 amperios de alta calidad generalmente cuentan con carcasas de metal/termoplástico reforzado o retardantes de llama, contactos de cobre o cobre plateado para baja resistencia y durabilidad, y mecanismos operativos robustos de acero o aleación. Estos garantizan una larga vida útil y un funcionamiento fiable.
P: ¿En qué se diferencia un interruptor aislador trifásico de 100 amperios de 100 a de un disyuntor trifásico de 100 amperios?
R: Un disyuntor trifásico de 100 amperios puede interrumpir corrientes de carga y falla, mientras que un interruptor aislador trifásico de 100 amperios solo proporciona desconexión en condiciones sin carga. La función de un trifásico de 100 amperios es garantizar una separación visible y confiable por seguridad, mientras que las funciones de protección permanecen con fusibles o disyuntores.
