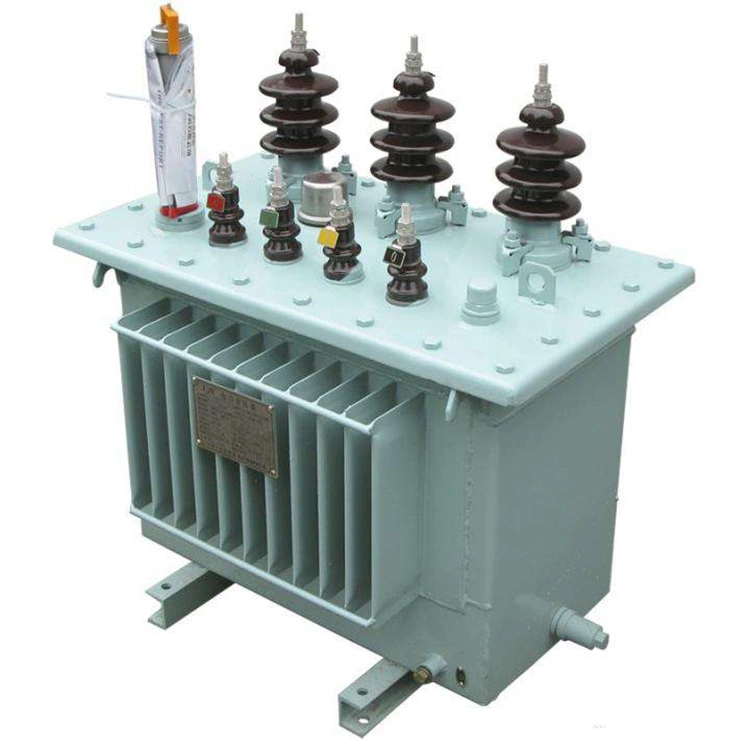

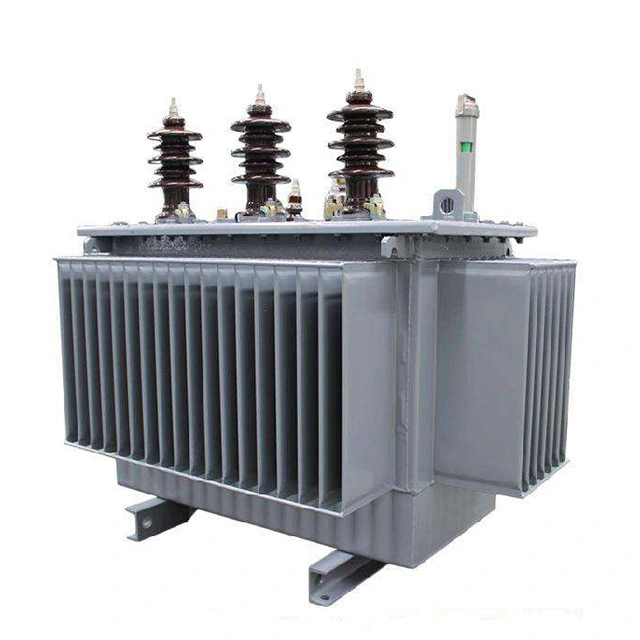

Transformador eléctrico de montaje en poste de 50 Kva

El transformador eléctrico de montaje en poste de 50 kva es un dispositivo indispensable en los sistemas de distribución de energía de baja tensión. Sus funciones principales incluyen conversión de voltaje, aislamiento eléctrico y protección del sistema. Se utiliza ampliamente en instalaciones industriales, edificios comerciales, proyectos residenciales y construcción de infraestructura.

El transformador eléctrico de montaje en poste de 50 kva está fabricado con núcleos de acero al silicio de alta calidad y devanados de cobre o aluminio de alta conductividad. Tiene una estructura compacta, bajas pérdidas, bajo nivel de ruido y funcionamiento estable, y está diseñado para funcionar de forma fiable en diversas condiciones operativas.

Todos los devanados del transformador eléctrico de montaje en poste de 50 kva están fabricados con materiales de alta calidad para garantizar un excelente rendimiento de aislamiento y estabilidad estructural. Los devanados de bajo voltaje están cubiertos con papel de cable alrededor de los conductores, mientras que los devanados de alto voltaje utilizan alambres de cobre redondos esmaltados con poliuretano. La unión del papel adhesivo entre capas conecta firmemente las bobinas en una sola unidad, lo que proporciona un excelente rendimiento de aislamiento. Esta estructura de bobinado profesional evita eficazmente que las bobinas se deformen o dañen durante el funcionamiento prolongado y el transporte a larga distancia, garantizando así la estabilidad y confiabilidad de la estructura general del transformador eléctrico de montaje en poste de 50 kva.

Parámetro técnico:

P: En un transformador eléctrico de montaje en poste de 10 kV/0,4 kV y 50 kva, en comparación con el grupo de conexión Yyn0, ¿qué ventajas específicas tiene el grupo de conexión Dyn11 en términos del nivel de corriente de falla de cortocircuito monofásico del lado secundario y la capacidad de supresión de la resonancia ferromagnética?

R: La impedancia de secuencia cero de la conexión Dyn11 es mucho menor que la de Yyn0, lo que aumenta significativamente la corriente de falla de conexión a tierra monofásica, lo que facilita la detección y eliminación rápida y confiable de fallas por parte del dispositivo de protección y reduce los riesgos de descarga eléctrica y daños al equipo.

Al mismo tiempo, el devanado en delta del lado primario del transformador eléctrico montado en poste de 50 kva proporciona un camino cerrado para la corriente de secuencia cero, restringiendo efectivamente la deriva del punto neutro y evitando una asimetría severa de voltaje trifásico. Cuando el sistema experimenta resonancia ferromagnética, esta ruta puede proporcionar efectos de amortiguación, lo que reduce significativamente la amplitud y duración de la resonancia sobretensión. Además, Dyn11 también puede bloquear la inyección de corriente del tercer armónico en la red eléctrica aguas arriba, evitando la amplificación armónica y la sobrecarga del banco de condensadores, y reduciendo el aumento de temperatura adicional del transformador eléctrico de montaje en poste de 10 kV/0,4 kV y 50 kva y la velocidad de envejecimiento del aislamiento.

Por lo tanto, para escenarios donde los transformadores eléctricos montados en postes de 50 kva sirven áreas con una gran cantidad de cargas monofásicas, cargas no lineales o líneas eléctricas rurales largas que son propensas a la resonancia, Dyn11 tiene ventajas significativas en términos de seguridad, calidad de energía y vida útil del equipo.

Partes principales de los transformadores montados en postes

Tipo de montaje frontal LV DB

Hardware de línea de postes

Transformador montado en poste

Tipo de montaje lateral LV DB

Equipos de producción

Máquina bobinadora de láminas

Unidad de llenado de aceite

Horno transformador y unidad de fundición

Horno transformador

Laboratorio de detección

Transformadores en procesamiento

Transformador en secado

Transformador en el devanado 2

Transformador en bobinado

Transfromer está en montaje.
