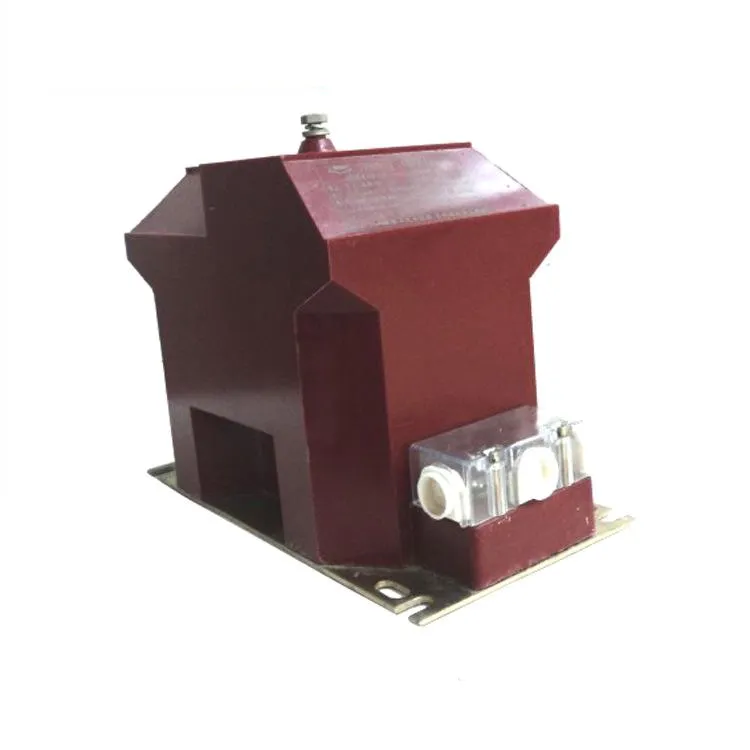

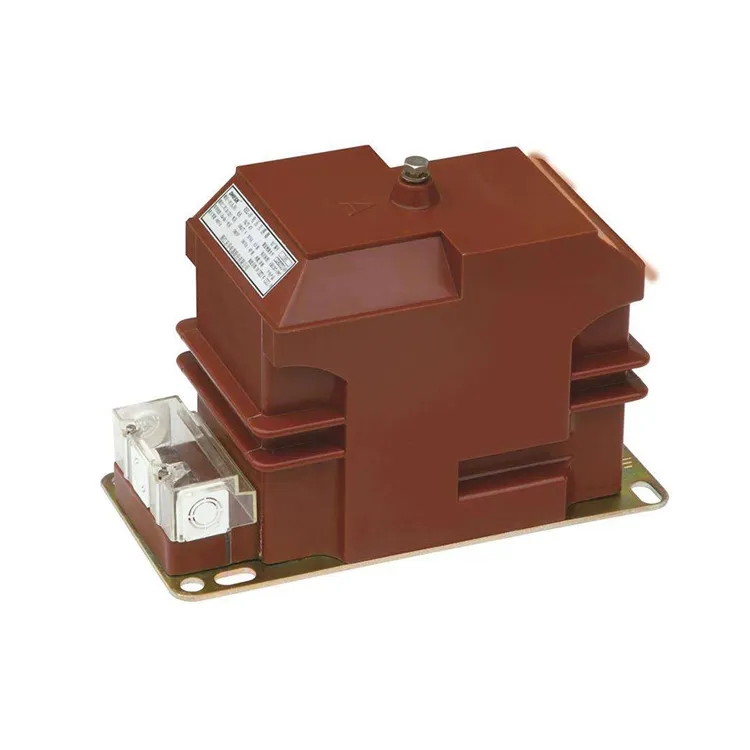

Transformador potencial de fundición de resina de media tensión en aparamenta

Un transformador de potencial fundido en resina de media tensión, cuya función es tan similar a la de un transformador de distribución de energía, está diseñado para convertir tensión. Sin embargo, los transformadores de potencia ajustan el voltaje principalmente para permitir una transmisión y distribución eficiente de electricidad, generalmente con capacidades nominales en kVA o MVA, mientras que los transformadores potenciales cumplen una función de medición y protección. La función principal de un transformador de potencial fundido en resina de media tensión es suministrar energía operativa a instrumentos de medición y relés de protección, para permitir un monitoreo preciso del voltaje de línea, la potencia y el consumo de energía. Los transformadores potenciales también proporcionan información crítica para los esquemas de protección destinados a salvaguardar activos de alto valor como líneas de transmisión, motores y transformadores de potencia durante condiciones de falla. Debido a esas funciones,transformadores potencialesestán diseñados con capacidades relativamente pequeñas, normalmente desde unos pocos VA hasta varias docenas de VA, y rara vez superan los 1000 VA.

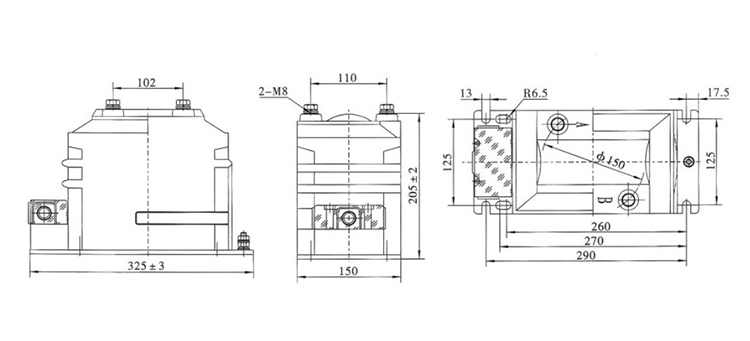

Especificación técnica:

Preguntas frecuentes sobre el producto:

P: ¿Cuál es la función de un transformador de potencial fundido en resina de media tensión en un tablero?

R: Se utiliza un transformador de potencial para reducir el voltaje primario del sistema a un valor más bajo estandarizado que pueda suministrarse de manera segura a instrumentos de medición, medidores de energía y relés de protección. En aparamenta de media tensión, los transformadores de potencial moldeados en resina proporcionan aislamiento galvánico entre el sistema de tensión primaria y los circuitos de control de tensión secundaria, para garantizar tanto la precisión como la seguridad del operador.

P: ¿Por qué se prefiere la tecnología de fundición de resina para transformadores de potencial de media tensión?

R: Los PT moldeados en resina utilizan resina epoxi como material aislante y encapsulante. Esta tecnología proporciona un excelente rendimiento en aislamiento eléctrico, alta resistencia mecánica, resistencia a la humedad y al polvo y una fuerte protección contra descargas parciales. Como resultado, los transformadores de potencial moldeados en resina son particularmente adecuados para aplicaciones de aparamenta de interior donde el diseño compacto y la confiabilidad a escala de larga duración son fundamentales.

P: ¿Cuáles son las clasificaciones de voltaje típicas para los PT moldeados en resina de voltaje medio?

R: Los transformadores de potencial fundido en resina de media tensión generalmente están diseñados para sistemas desde 3,6 kV hasta 36 kV, lo que depende del diseño del tablero. La tensión de salida secundaria suele estar estandarizada en 100 V o 110 V, que es el nivel de tensión entre fase a fase, o 100/√3 V o 110/√3 V, que es el nivel de tensión entre fase y neutro, de acuerdo con las normas IEC.
