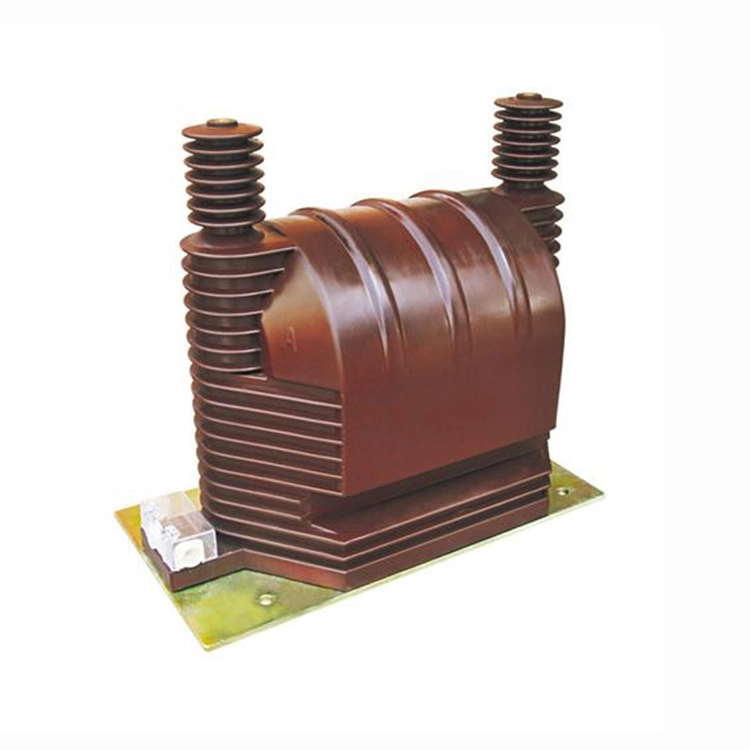

Transformador potencial monofásico de alto voltaje de 33kv

Características del producto:

1. Estructuralmente, un transformador de potencial monofásico de alto voltaje de 33 kv puede considerarse como un transformador de potencia reductor de pequeña capacidad y alta relación. Sin embargo, a diferencia de un transformador de potencia, untransformador potencialno transfiere energía para el suministro de carga. Más bien, desempeña un papel importante en la medición y la protección.

2. El circuito secundario está conectado a instrumentos de medida, relés de protección y dispositivos automáticos cuyas bobinas de tensión presentan una impedancia extremadamente alta y esencialmente constante. Como resultado, la corriente secundaria es mínima, similar a la condición sin carga de un transformador de potencia. El consumo de energía de un transformador de potencial monofásico de alto voltaje de 33 kv es extremadamente bajo y el voltaje secundario permanece prácticamente igual al EMF inducido, que está determinado por el voltaje primario constante. Garantiza el nivel de precisión requerido para la medición de voltaje.

3. Nunca se debe cortocircuitar el devanado secundario de los transformadores de potencial. En funcionamiento normal, la carga del transformador de potencial monofásico de alto voltaje de 33 kv es un dispositivo de alta impedancia, pero si ocurre un cortocircuito, el único factor limitante es la impedancia del devanado. Esto puede provocar una corriente de cortocircuito excesivamente alta, provocando lecturas incorrectas del medidor, operaciones falsas del relé o incluso daños permanentes al transformador de potencia.

4. El terminal tanto del devanado secundario como del devanado de secuencia cero debe estar conectado a tierra. Si no hay conexión a tierra, una falla en el sistema primario podría inducir voltajes peligrosamente altos en estos devanados, lo que plantea riesgos graves para los instrumentos conectados, los relés y la seguridad del personal.

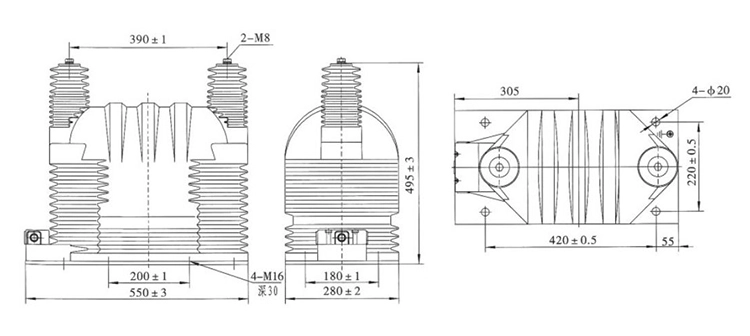

Especificación técnica:

Preguntas frecuentes sobre el producto:

P: ¿Cuál es la carga nominal de un transformador de potencial monofásico de alto voltaje de 33 kv?

R: La carga nominal generalmente oscila entre 25 VA y 200 VA, según la aplicación. Garantiza una precisión estable para instrumentos de medición y relés de protección sin sobrecargar el transformador.

P: ¿Cómo se conecta a tierra el transformador de potencial monofásico de alto voltaje de 33 kv?

R: El devanado secundario generalmente está conectado a tierra en un punto para mantener el potencial de referencia y garantizar la seguridad. ayuda a evitar tensiones flotantes y reducir el riesgo de fallo de aislamiento.

P: ¿Se puede conectar un PT monofásico para medición trifásica?

R: Por supuesto. Para un sistema trifásico, se pueden conectar tres PT monofásicos en una disposición de estrella o de triángulo abierto, lo que depende de si es necesario monitorear o no los voltajes completos de fase a fase y de fase a tierra.
