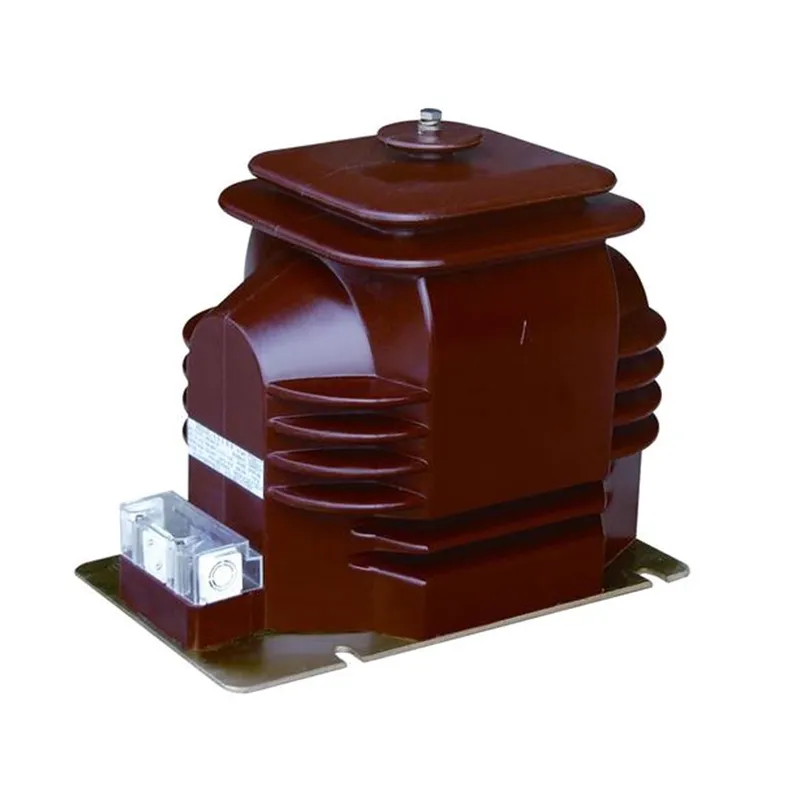

Transformador potencial electromagnético Pt del instrumento de 25 Kv

Consejos después de comprar untransformador potencial:

1.Antes de la puesta en servicio, un transformador de potencial electromagnético de instrumento de 25 kv debe someterse a todas las pruebas e inspecciones requeridas por las normas y procedimientos pertinentes. Estos normalmente incluyen prueba dieléctrica de CA, prueba de resistencia de aislamiento, prueba de relación e inspección visual.

2. Es esencial el cableado adecuado del transformador de potencial electromagnético pt del instrumento de 25 kv. El devanado primario debe conectarse en paralelo con el circuito medido, mientras que el devanado secundario debe conectarse en paralelo con las bobinas de voltaje de los instrumentos de medición, relés de protección o dispositivos automáticos. Mientras tanto, se debe prestar atención a mantener la polaridad correcta.

3.La carga conectada al secundario del transformador de potencial de 25 kv debe estar dentro de su capacidad nominal. Exceder la carga secundaria nominal puede generar mayores errores de medición e incluso afectar la precisión de las lecturas.

4. Está estrictamente prohibido realizar un cortocircuito en el secundario del transformador de potencial de 25 kv. Debido a que el PT tiene una impedancia interna muy baja, un cortocircuito secundario puede generar corrientes extremadamente altas, lo que podría dañar el equipo secundario y representar un peligro grave para la seguridad. Para evitar tales daños, es necesario instalar fusibles en el secundario del PT. Si es factible, también se deben utilizar fusibles del lado primario para proteger la red de alta tensión en caso de fallas en el devanado primario o en los cables.

5. Para la seguridad del personal que manipula instrumentos de medición o relés, el devanado secundario del PT debe estar conectado a tierra en un punto. Puede evitar la seguridad personal por la aparición de alto voltaje en instrumentos y relés cuando el aislamiento se daña entre los devanados primario y secundario después de la conexión a tierra.

6.Bajo ninguna circunstancia se debe cortocircuitar el circuito secundario del PT.

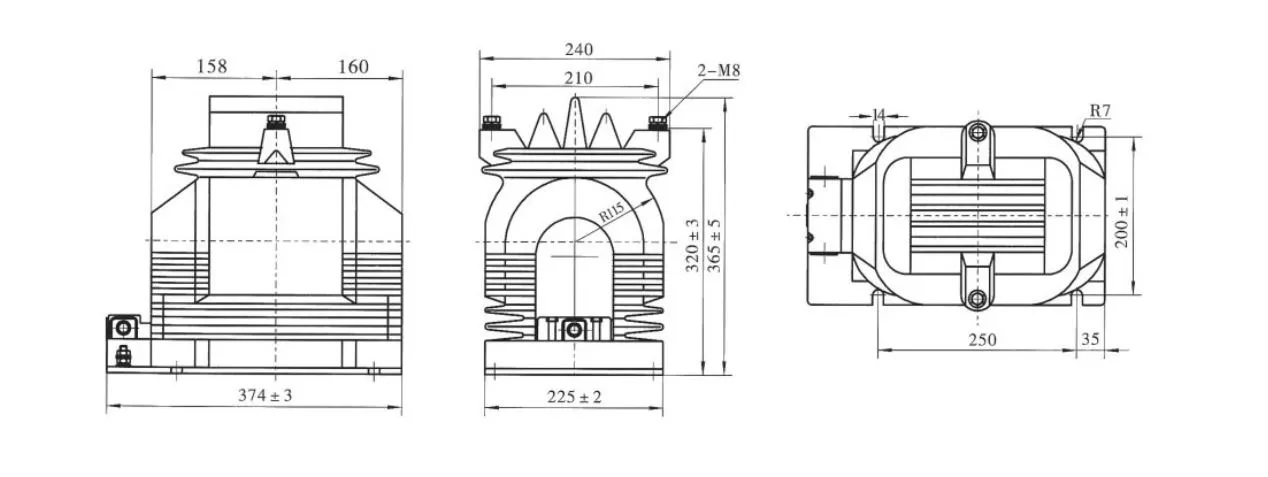

Especificación técnica:

Preguntas frecuentes sobre el producto:

P: ¿Cuál es la tensión nominal secundaria estándar para un instrumento electromagnético de 25 kV?transformador de potencial pt?

R: El voltaje secundario estándar para un transformador de potencial electromagnético de instrumento de 25 kV suele ser de 110 V. Esta estandarización garantiza la compatibilidad con los equipos de medición y protección, para permitir una medición precisa del voltaje y una operación segura dentro del sistema de energía eléctrica.

P: ¿Puede un transformador de potencial pt electromagnético de instrumento de 25 kV funcionar continuamente al 115% de su voltaje nominal?

R: Sí, un transformador de potencial de 25 kV puede operar continuamente al 115% de su voltaje nominal, siempre y cuando la carga secundaria no exceda la clasificación térmica del transformador. Esta capacidad permite condiciones temporales de sobretensión sin afectar la integridad de los PT.

P: ¿Cuál es la clase de aislamiento típica para un transformador de potencial electromagnético de instrumento de 25 kV?

R: Un transformador de potencial de 25 kV normalmente tiene una clase de aislamiento que le permite soportar voltajes de hasta 25 kV. El sistema de aislamiento está diseñado para soportar las tensiones eléctricas encontradas durante condiciones normales y de falla, garantizando un funcionamiento confiable y seguro.
