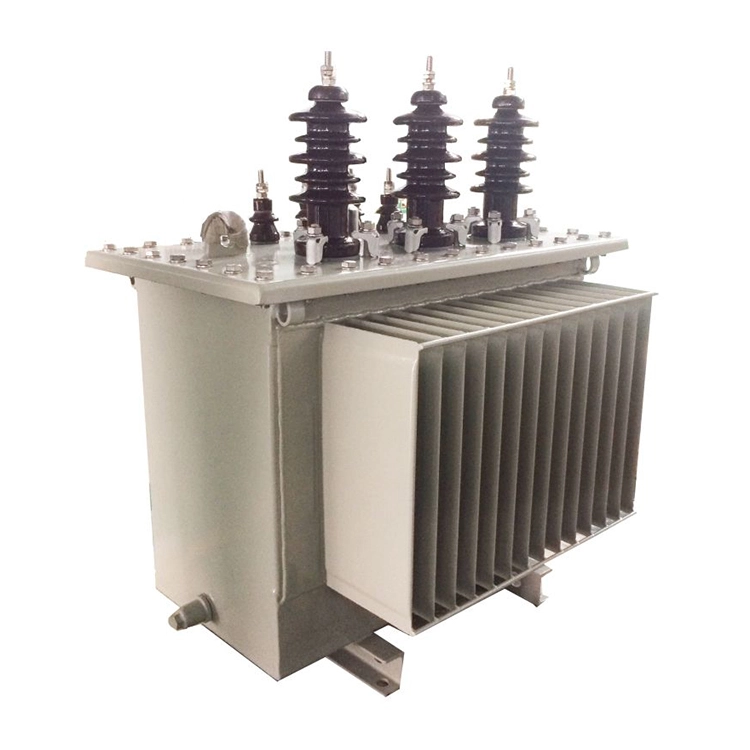

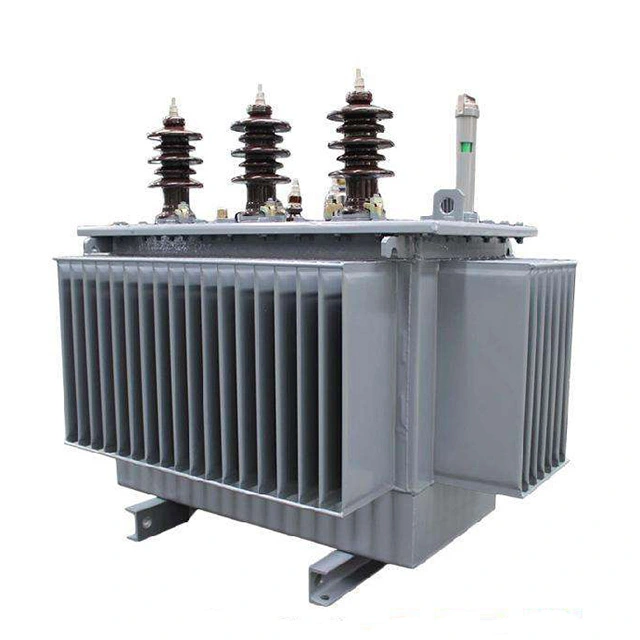

Transformadores de potencia elevadores trifásicos de 80kva de 415v a 11kv

Los transformadores de potencia elevadores trifásicos de 80 kva de 415 V a 11 kv reciben la corriente alterna de bajo voltaje de 415 V a través del devanado primario. El campo magnético se concentra y dirige desde el devanado primario al secundario a través del núcleo de hierro laminado, y se emite una corriente alterna de alto voltaje de 11 kV con una pérdida relativamente baja.

Los transformadores de potencia elevadores trifásicos de 80kva de 415v a 11kv se utilizan principalmente para la transmisión de energía a larga distancia, la conexión a la red de energía fotovoltaica/eólica y el suministro de energía industrial de alto voltaje. Los tipos comunes incluyen devanados de cobre sumergidos en aceite y conexión Dyn11, que cumplen con los estándares IEC 60076/GB 1094.

Parámetro técnico:

¿Qué tipo de pruebas se deben realizar durante la operación de un transformador de potencia elevador trifásico de 80kva de 415v a 11kv?

Para garantizar que el transformador funcione normalmente, se deben realizar con frecuencia las siguientes pruebas:

(1) Prueba de temperatura. Si el estado de funcionamiento del transformador es normal y el nivel de temperatura son muy importantes. Según las normas, la temperatura del aceite de la capa superior no debe exceder los 85°C (el aumento de temperatura no debe exceder los 55°C). Generalmente, los transformadores están equipados con dispositivos de medición de temperatura dedicados.

(2) Prueba de carga. Para mejorar la tasa de utilización de los transformadores de potencia elevadores trifásicos de 80 kva de 415 V a 11 kv y reducir la pérdida de energía, es necesario determinar la capacidad de suministro de energía real que el transformador puede soportar durante la operación. El trabajo de medición se suele realizar durante el periodo de mayor consumo eléctrico de cada temporada, y se mide directamente mediante una pinza amperimétrica. El valor actual debe ser del 70 al 80% de la corriente nominal del transformador. Si excede este rango, indica sobrecarga y debe ajustarse inmediatamente.

(3) Prueba de voltaje. El rango de variación de voltaje debe estar dentro del ±5% del voltaje nominal. Si excede este rango, se debe usar el cambiador de tomas para ajustarlo y llevar el voltaje dentro del rango especificado. Generalmente, el voltaje del terminal del devanado secundario y el voltaje del terminal del usuario final se miden usando un voltímetro.

(4) Prueba de resistencia del aislamiento. Para mantener los transformadores de potencia elevadores trifásicos de 80 kva de 415 V a 11 kv en un estado de funcionamiento normal, se debe realizar la prueba de resistencia del aislamiento para evitar el envejecimiento del aislamiento y accidentes. Durante la prueba, intente detener el funcionamiento del transformador y utilice un megaóhmetro para medir el valor de resistencia de aislamiento del transformador. La resistencia medida no debe ser inferior al 70% del valor medido anteriormente. Al seleccionar un megaóhmetro, la bobina de bajo voltaje puede usar un nivel de voltaje de 500 V.
