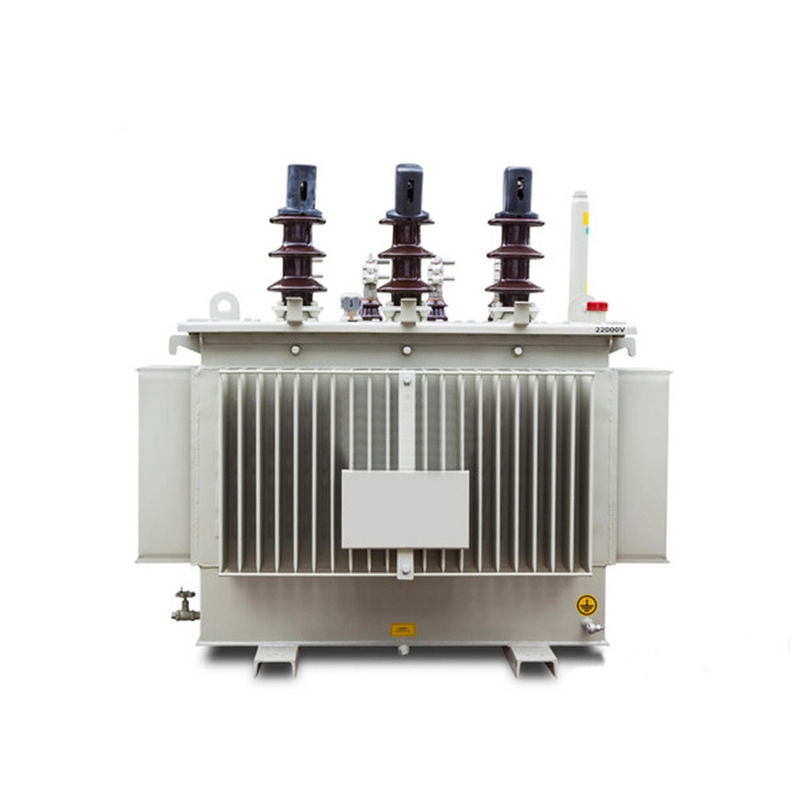

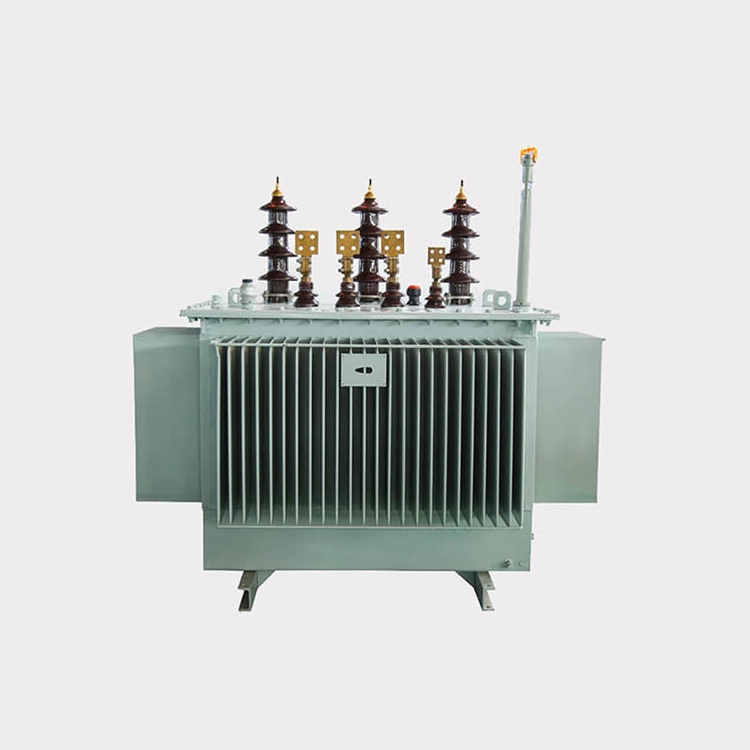

Transformador de potencia de 22kv a 400v 200kva

El transformador de potencia de 22kv a 400v 200kva es un equipo eléctrico clave indispensable en el campo de la transmisión y distribución de energía. Logra la transformación de voltaje y la transmisión de energía basada en el principio de inducción electromagnética. El equipo se compone principalmente de un núcleo, devanados, estructura de disipación de calor y componentes de protección de seguridad, con una estructura estable y un funcionamiento confiable.

El transformador de potencia de 22kv a 400v 200kva utiliza láminas de acero de silicio de alta permeabilidad magnética orientada laminada en frío de alta calidad como material y adopta el proceso de laminado progresivo de múltiples etapas de pendiente completa de 45°, que garantiza que no se reduzcan significativamente las pérdidas de carga y la corriente sin carga, y que se reduzca el nivel de ruido.

Para el devanado de bajo voltaje de un transformador de potencia de 22 kv a 400 v 200 kva, excepto los de pequeña capacidad que utilizan cables de cobre, la estructura general es cilíndrica enrollada con una lámina de cobre; El devanado de alta tensión adopta una estructura cilíndrica multicapa, utilizando alambres planos cubiertos de papel o alambres esmaltados.

Al adoptar la misma técnica de bobinado y utilizar una máquina bobinadora de alta velocidad, se garantiza que la tensión del bobinado permanezca constante y que el haz de cables esté dispuesto estrechamente, logrando así una distribución equilibrada de amperios-vuelta, un campo magnético de baja fuga, una alta resistencia mecánica y una fuerte capacidad anticortocircuito.

Parámetro técnico:

Características:

1.Alta eficiencia y conservación de energía.

La pérdida promedio sin carga del transformador de potencia de 22 kv a 400 v 200 kva se reduce en un 30 % en comparación con el estándar GB/T6451, la pérdida de carga promedio se reduce en un 25 % y el costo operativo se reduce en un 20 % en promedio.

2.Alta confiabilidad

Los transformadores de potencia de 22 kv a 400 v 200 kva tienen una fuerte capacidad anticortocircuito y un diseño de estructura completamente sellado puede evitar la entrada de oxígeno y humedad, lo que ralentiza el envejecimiento del aislamiento y prolonga la vida útil.

3.Longevidad y funcionamiento sin mantenimiento

Durante el período de uso normal, no es necesario reemplazar el aceite del transformador. El costo de mantenimiento es bajo y la vida útil de diseño puede exceder los 20 años.

P: ¿Cuál es la estructura y el método de sellado del tanque de aceite del transformador de potencia de 22 kv a 400 v 200 kva? ¿Cómo se trata la superficie del tanque de combustible?

R: Se adopta un tanque de aceite corrugado con una estructura completamente sellada (el borde del tanque se puede soldar o atornillar). Las placas corrugadas están formadas por placas de acero laminadas en frío plegables, que tienen la función de disipar el calor y ajustar el volumen de aceite mediante deformación elástica, y pueden reemplazar el depósito de aceite. Y en cuanto a la tecnología de sellado, se utiliza silicona semilíquida importada como material de sellado del transformador de potencia de 22 kv a 400 v 200 kva, que es resistente a altas temperaturas, no envejece fácilmente y tiene un buen rendimiento de sellado. Todos los sujetadores utilizan tuercas autoblocantes antiaflojamiento.

Además, el tanque de aceite se trata con chorro de arena para eliminar el óxido y pulverización de polvo electrostático (como recubrimientos de resina epoxi o resina acrílica), con un espesor de película de pintura superior a 150 μm, lo que proporciona resistencia a la corrosión, resistencia a la intemperie y propiedades antienvejecimiento.
