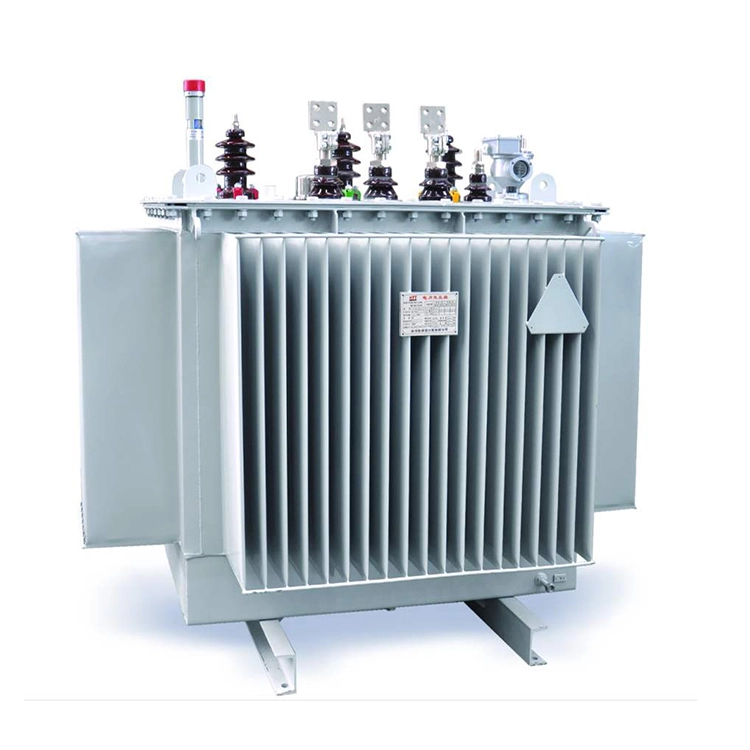

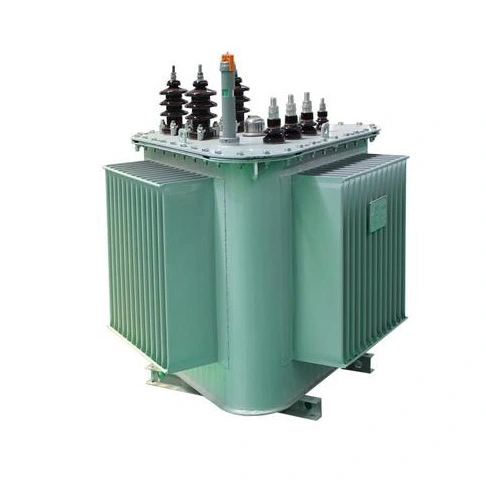

Transformador de Potencia 200kva por 15kv a 0.4kv

El transformador de potencia de 200 kva por 15 kv a 0,4 kv es un tipo de transformador de potencia con una capacidad nominal de 200 kva, un voltaje de entrada de 15 kv y un voltaje de salida de 0,4 kv.

Nuestra empresa utiliza acero al silicio orientado de alta conductividad magnética, que luego se procesa para obtener láminas de acero al silicio laminadas en frío de alta calidad y luego se apilan. Utilizando láminas para bobinar bobinas y nuevos materiales y procesos de aislamiento, el transformador de potencia de 200 kva por 15 kv a 0,4 kv presenta resistencia a altas temperaturas, resistencia a golpes y un diseño de estructura completamente sellado.

El diseño de la estructura completamente sellada garantiza una calidad estable del aceite del transformador, extiende el ciclo de mantenimiento y, al mismo tiempo, todo el tanque de aceite compuesto por disipadores de calor de lámina corrugada se produce mediante procesos de fosfatación y pulverización antioxidante multicapa, lo que tiene una excelente resistencia a la intemperie.

El grupo de conexión del transformador de potencia de 200kva por 15kv a 0.4kv es Dyn11, lo que reduce el impacto de armónicos en la red eléctrica y mejora la calidad del suministro eléctrico.

Parámetro técnico:

P: ¿A qué elementos de inspección debe someterse un transformador de potencia de 200 kva por 15 kv a 0,4 kv antes de salir de fábrica?

R: Para garantizar el funcionamiento estable y eficiente del transformador, se realizarán una serie de pruebas en el transformador antes de su fabricación. Para la prueba de resistencia de CC, mida la resistencia de CC de los devanados trifásicos de alto y bajo voltaje, verifique la tasa de equilibrio trifásico y solucione problemas de cables rotos y soldaduras deficientes. Para la prueba de relación de voltaje, mida la relación real de 15 kV/0,4 kV, confirme la precisión de la posición de la toma y que no haya errores en el número de vueltas. Para la prueba de resistencia de aislamiento, utilice un medidor multifunción para medir el aislamiento entre alto y bajo voltaje y entre alto y bajo voltaje y tierra, y determine si el aislamiento está calificado. La prueba de tensión soportada a frecuencia industrial pasa la prueba de tensión soportada entre alta y baja tensión a tierra, entre baja tensión a tierra y entre alta y baja tensión, para evaluar la resistencia del aislamiento, etc.

P: ¿Por qué es necesario realizar la prueba de cierre por impulso en transformadores de potencia recién instalados o reacondicionados de 200 kva por 15 kv a 0,4 kv antes de ponerlos en funcionamiento?

R: Quitar los transformadores sin carga de la red eléctrica provocará un sobrevoltaje operativo. En un sistema de puesta a tierra de corriente pequeña, la amplitud de esta sobretensión puede alcanzar de 3 a 4 veces la tensión de fase nominal; En un sistema de puesta a tierra grande, la amplitud de la sobretensión operativa también puede alcanzar 3 veces la tensión de fase nominal. Por lo tanto, para probar si el aislamiento del transformador puede soportar la tensión nominal y la sobretensión operativa durante el funcionamiento, se deben realizar varias pruebas de cierre por impulso antes de poner en funcionamiento los transformadores de potencia de 200 kva por 15 kv a 0,4 kv.

Además, cuando se pone en funcionamiento el transformador en vacío, se generará una sobrecorriente de excitación, con un valor que puede alcanzar de 6 a 8 veces la corriente nominal. Dado que la sobrecorriente de excitación generará una gran fuerza electrodinámica, realizar la prueba de cierre por impulso también es una medida eficaz para considerar la resistencia mecánica de los transformadores de potencia de 200 kva por 15 kv a 0,4 kv y si la protección del relé funcionará mal.
