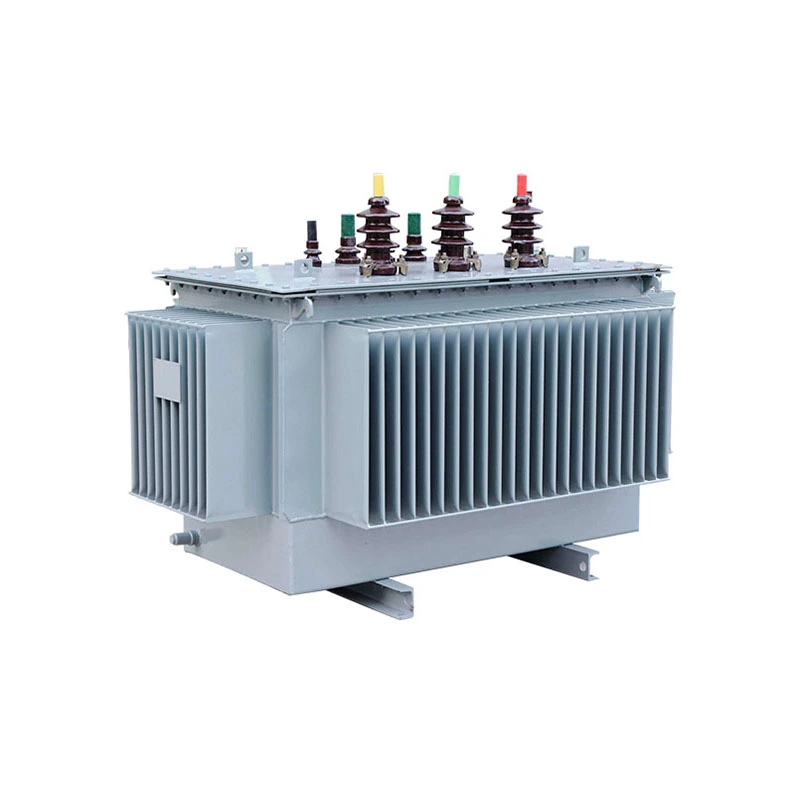

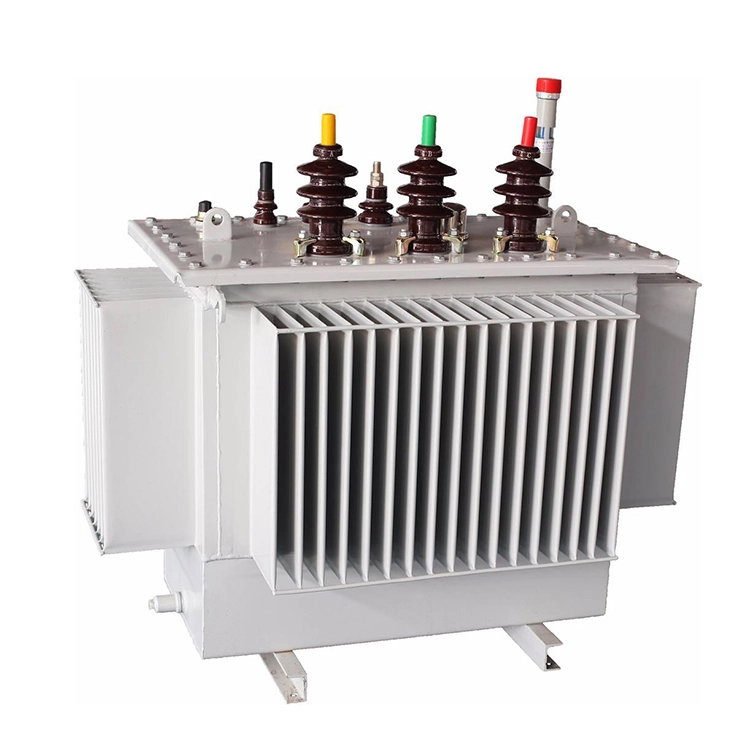

Transformador de distribución montado en poste 200kva

Este transformador de distribución montado en poste de 200 kva adopta principalmente un diseño trifásico. Las combinaciones de tensión nominal convencionales incluyen 10/0,4 kV, 11/0,4 kV, 11/0,433 kV, 22/0,433 kV, 33/0,4 kV, etc., cubriendo varias opciones adecuadas para diferentes redes eléctricas regionales. El equipo está equipado de serie con regulación de voltaje sin excitación, con un rango de regulación de voltaje de ±5% o ±2×2,5%. El grupo de conexión se puede seleccionar como Dyn11 o Yyn0.

En condiciones de 50 Hz, la corriente nominal en el lado de alto voltaje de 10 kV es de aproximadamente 11,55 A, en el lado de alto voltaje de 11 kV es de aproximadamente 10,50 A y la corriente nominal en el lado de bajo voltaje de 0,4 kV es de aproximadamente 288,68 A. La impedancia de cortocircuito convencional es del 4%. Al mismo tiempo, se puede personalizar de acuerdo con los requisitos del usuario en cuanto a voltaje, grupo de conexión, etc. La eficiencia energética se puede seleccionar entre productos de series de pérdidas ordinarias, bajas pérdidas y aleaciones amorfas.

Parámetro técnico:

Ventajas:

¿Hay alguna diferencia entre el transformador de distribución montado en poste de 200 kva y el tipo montado en plataforma?

1.El transformador de distribución montado en poste de 200 kva se fija en el poste de servicios públicos, a una cierta altura sobre el suelo. No ocupa recursos terrestres valiosos y tiene poco impacto en el espacio terrestre. El transformador montado en plataforma se coloca sobre una base de concreto, lo que requiere un área determinada.

2. Debido a que está suspendido en el aire, es menos probable que las personas y los animales entren en contacto con él, lo que lo hace relativamente más seguro. Sin embargo, aun así, no hay necesidad de ponerse demasiado nervioso al pasar. Mantener una distancia normal es suficiente. El transformador montado en plataforma se instala de manera relativamente oculta.

3.Cada transformador tiene un rango de suministro de energía limitado, que generalmente oscila entre 5 kVA y 167 kVA. Se utiliza principalmente para suministrar energía a un pequeño número de usuarios en una sola línea. Sin embargo, el transformador montado en plataforma tiene una capacidad relativamente mayor, que oscila entre 75 kVA y 3000 kVA.

4. En comparación con los equipos enterrados bajo tierra, este método de instalación aérea tiene menores costos de material y dificultad de construcción. Es una solución de suministro de energía muy económica y práctica.

5.El transformador de distribución montado en poste de 200 kva suele ser un tanque de aceite cilíndrico, lleno de aceite refrigerante para aislamiento y disipación de calor. La parte superior es el terminal de conexión de alto voltaje y la parte inferior es el terminal de conexión de bajo voltaje. El diseño es muy compacto. Para garantizar la seguridad, suele integrar pararrayos y fusibles para evitar rayos y cortocircuitos.

Partes principales de los transformadores montados en postes

Tipo de montaje frontal LV DB

Hardware de línea de postes

Transformador montado en poste

Tipo de montaje lateral LV DB

Equipos de producción

Máquina bobinadora de láminas

Unidad de llenado de aceite

Horno transformador y unidad de fundición

Horno transformador

Laboratorio de detección

Transformadores en procesamiento

Transformador en secado

Transformador en el devanado 2

Transformador en bobinado

Transfromer está en montaje.
