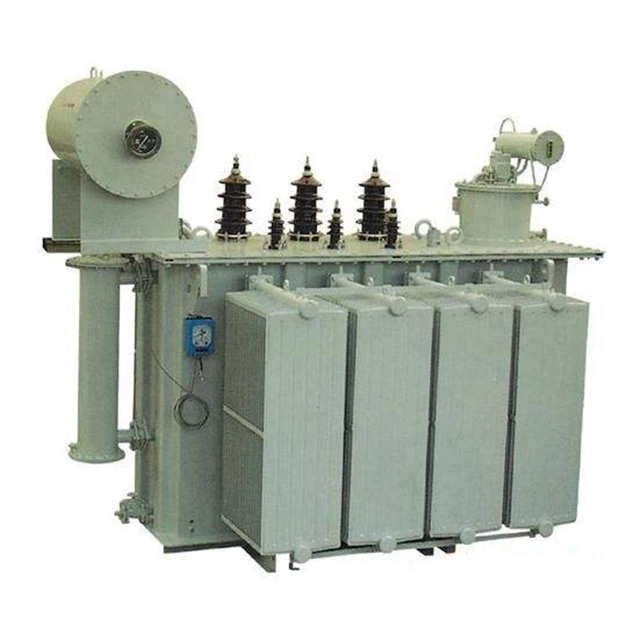

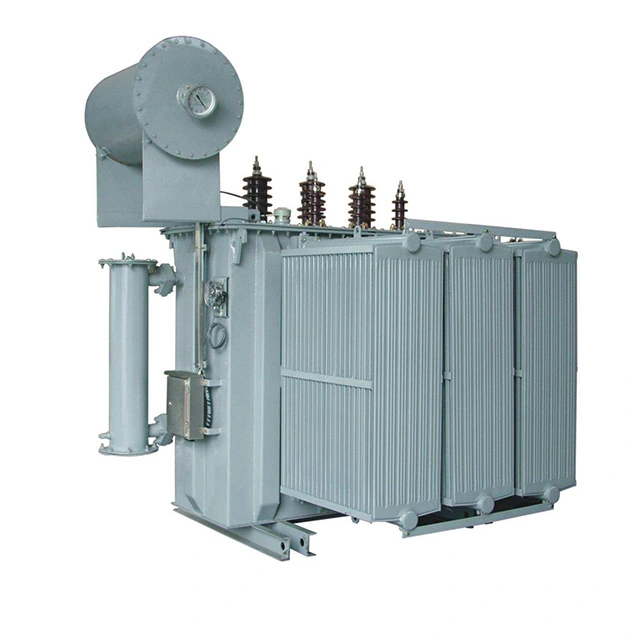

Transformador de Potencia Exterior 10 Mva 33 a 6,6 Kv

El transformador de potencia exterior 10 mva 33 a 6,6 kv con una capacidad de 10 mva y un rango de voltaje de 33 a 6,6 kv, es un tipo de transformador de potencia exterior. Su tensión nominal es de 10 mva, siendo el lado de alta tensión de 33 kv y el lado de baja tensión de 6,6 kv. Es un equipo transformador de tamaño mediano convencional para empresas industriales y mineras, así como para parques industriales, y cumple totalmente con los estándares IEC. Transformador de potencia exterior 10 mva 33 a 6,6 kv, consta principalmente de devanados, núcleo de hierro y aceite aislante en tres partes.

Los devanados son la parte eléctrica del transformador. Generalmente se fabrica enrollando alambre de cobre plano aislado o alambre de cobre redondo en un molde de bobinado. Los devanados se instalan en la columna con núcleo de hierro del transformador de potencia exterior de 10 mva de 33 a 6,6 kv. Los devanados de bajo voltaje están en la capa interior y los devanados de alto voltaje están instalados fuera del devanado de bajo voltaje. Entre los devanados de baja tensión y el núcleo de hierro, y entre los devanados de alta tensión y los de baja tensión, se utilizan materiales aislantes para hacer manguitos para separarlos y lograr aislamiento.

El núcleo de hierro es la parte principal del camino magnético del transformador de potencia exterior de 10 mva de 33 a 6,6 kv. Por lo general, se fabrica apilando láminas de acero al silicio laminadas en caliente o en frío que contienen silicio con un espesor de 0,35 o 0,5 mm y recubiertas con pintura aislante. El núcleo de hierro se divide en dos partes: la columna del núcleo de hierro y el yugo. La columna con núcleo de hierro está equipada con el devanado y el yugo se utiliza para cerrar el circuito magnético. Las formas básicas de la estructura del núcleo de hierro incluyen el tipo de corazón y el tipo de concha.

Parámetro técnico:

¿Cuáles son las diversas formas de instalación de transformadores de potencia exteriores de 10 mva de 33 a 6,6 kv?

En ingeniería eléctrica, la instalación de transformadores exteriores consta principalmente de dos formas: instalación montada en poste e instalación montada en tierra. No importa qué método se adopte, la seguridad siempre es lo primero. En el lugar más destacado alrededor del transformador, se debe colgar un cartel de advertencia visible para recordar a los transeúntes que no se acerquen.

Para transformadores de potencia exteriores de 10 mva 33 a 6,6 kv instalados en el suelo, se debe agregar una cerca protectora con una altura no menor a 1,7 metros a su alrededor y debe haber suficiente espacio de operación segura entre la cerca y la plataforma del transformador.

Para la instalación en postes o torres, se requiere que todos los conductores de alta y baja tensión utilicen conductores aislados y la parte de baja tensión también puede utilizar barras desnudas. Todas las piezas de hierro utilizadas deben estar galvanizadas para evitar la oxidación y la corrosión.

Si la instalación se realiza en el suelo, la altura de la base se suele fijar en unos 500 mm. Esta base generalmente se construye con ladrillos u hormigón vertido y luego la superficie se alisa con mortero de cemento 1:2. Es necesario colocar acero plano o canal de acero sobre la superficie para que sirva como carril de rodadura para el transformador.

Durante la instalación, es fundamental asegurarse de que la vía esté nivelada y que el ancho de vía coincida perfectamente con el ancho de rueda del transformador para garantizar un funcionamiento estable.
