Resumen del artículo
Seleccionando unDisyuntor de aire ACBNo se trata sólo de igualar las calificaciones actuales. Para ingenieros, cuadristas, propietarios de fábricas, contratistas de proyectos y equipos de adquisiciones, el verdadero desafío es elegir un interruptor que pueda proteger el equipo, reducir el tiempo de inactividad, adaptarse al diseño del tablero, soportar futuras expansiones de carga y seguir siendo confiable después de años de operación. Este artículo explica cómo funciona un disyuntor de aire ACB, dónde se usa comúnmente, qué especificaciones son más importantes y cómo los compradores pueden evitar errores costosos durante la selección. También presenta consideraciones prácticas de compra para trabajar conWenzhou Xifa Equipo eléctrico Co., Ltd.al adquirir soluciones ACB para sistemas de energía industriales y comerciales.
Tabla de contenido
En un sistema de distribución de energía de bajo voltaje, el interruptor principal a menudo se trata como un elemento en una lista de adquisiciones. Ésa es una forma arriesgada de verlo. Un disyuntor de aire ACB generalmente se instala en un punto crítico del sistema, como el panel de entrada, el gabinete de distribución principal, el panel de salida del generador, el lado secundario del transformador o un circuito alimentador grande. Una vez que no se dispara correctamente, es posible que el resultado no sea una pequeña falla eléctrica. Puede convertirse en una parada de la producción, daños en los equipos, riesgo de incendio o un costoso mantenimiento de emergencia.
Muchos compradores buscan un ACB solo por su clasificación actual, como 630A, 1000A, 1600A, 2000A o 3200A. La calificación actual importa, por supuesto, pero no es la historia completa. El interruptor también debe coincidir con el nivel de cortocircuito del sitio de instalación, los requisitos de protección de la carga, la estructura del tablero, el entorno operativo y el plan de mantenimiento de la instalación.
Un buen disyuntor de aire ACB le brinda al sistema eléctrico una forma controlada de desconectar la corriente anormal. Protege cables, barras colectoras, transformadores, generadores, motores y equipos posteriores. Más importante aún, brinda confianza a los equipos de mantenimiento. Cuando un sistema se construye alrededor de un interruptor con acción mecánica estable, disparo preciso y configuraciones de protección claras, toda la sala de distribución se vuelve más fácil de administrar.
La verdadera pregunta de compra no es simplemente "¿Cuánto cuesta el interruptor?" Una mejor pregunta es: "¿Este disyuntor seguirá protegiendo mi sistema correctamente cuando ocurra una falla en el peor momento posible?"

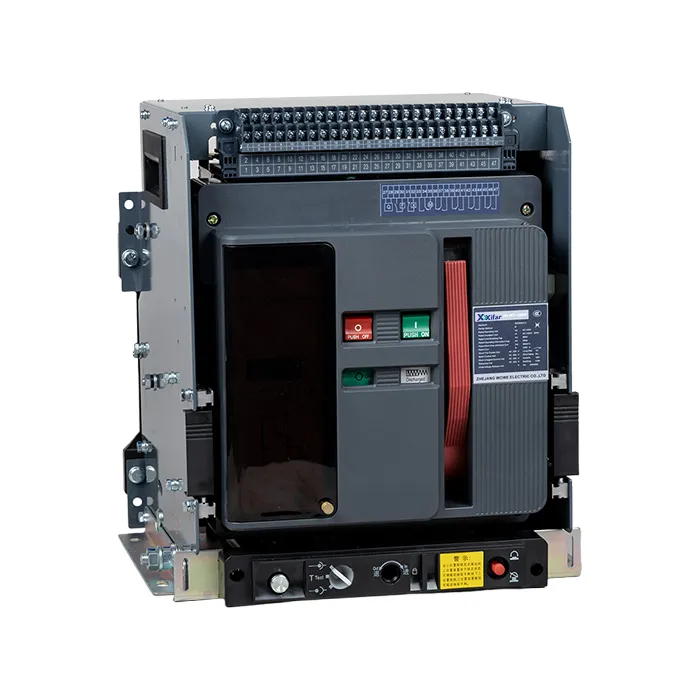

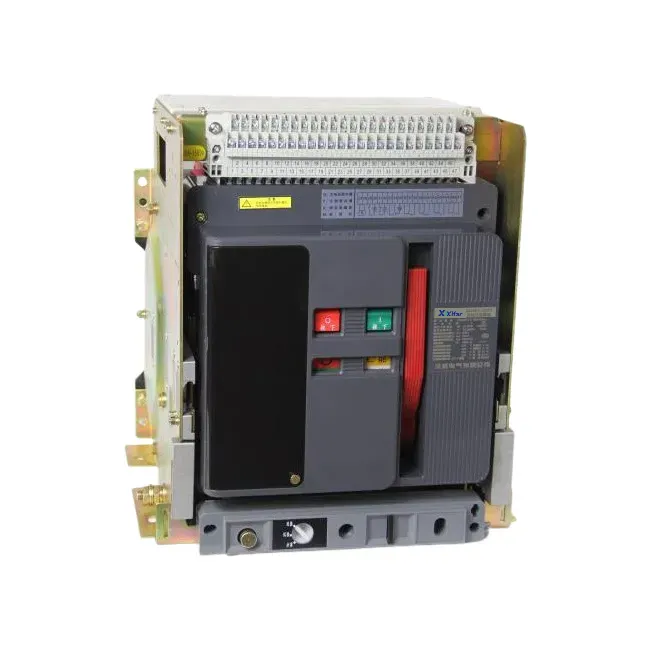

Un disyuntor de aire ACB es un dispositivo de protección y conmutación de bajo voltaje que utiliza aire como medio de extinción del arco. Cuando los contactos se separan durante la interrupción de una falla, se forma un arco eléctrico. El disyuntor guía y enfría el arco a través de conductos de arco hasta que la corriente se interrumpe de forma segura. Este diseño hace que los ACB sean adecuados para aplicaciones de baja tensión y alta corriente donde la confiabilidad, la mantenibilidad y la protección ajustable son importantes.
En el uso práctico, un disyuntor de aire ACB puede realizar varias funciones importantes. Puede encender y apagar el circuito de forma manual o eléctrica. Puede dispararse automáticamente cuando ocurren condiciones de sobrecarga, cortocircuito, subtensión o falla a tierra, dependiendo de la configuración de la unidad de disparo. En muchos sistemas eléctricos modernos, las unidades de disparo inteligentes también admiten mediciones, comunicación, registros de fallas y curvas de protección ajustables.
En comparación con disyuntores más pequeños, a menudo se elige un ACB para el nivel de distribución de energía principal porque puede manejar corrientes de marco más altas y requisitos de interrupción de fallas más estrictos. También es más fácil de inspeccionar y mantener en gabinetes eléctricos grandes, especialmente cuando se utiliza un diseño extraíble. Para las instalaciones que no pueden permitirse un tiempo de inactividad prolongado, esta capacidad de mantenimiento no es una pequeña ventaja.
Los compradores rara vez tienen dificultades porque no pueden encontrar un disyuntor de aire ACB. Tienen dificultades porque demasiados modelos parecen similares en el papel. Un precio bajo puede parecer atractivo al principio, pero una elección incorrecta puede provocar desajustes, retrasos en la instalación, sobrecalentamiento, disparos molestos, mala selectividad o dificultades en el soporte posventa.
Para los cuadristas, la compatibilidad dimensional suele ser una preocupación importante. Un disyuntor que no se ajuste al diseño del gabinete puede afectar la disposición de las barras colectoras, la apertura de las puertas, la posición de la manija de operación y el espacio de mantenimiento. Para los usuarios de fábrica, la mayor preocupación suele ser el funcionamiento estable. Necesitan un disyuntor que se dispare cuando debería, permanezca cerrado cuando el sistema esté en buen estado y pueda recibir mantenimiento sin tiempos de inactividad innecesarios.
Para los contratistas, la velocidad de entrega y la documentación también son importantes. Un proyecto puede requerir fotografías del producto, dibujos, diagramas de cableado, informes de prueba, certificados, detalles de la placa de identificación e información de embalaje antes del envío. Si el proveedor no puede responder claramente, el cronograma del proyecto puede verse afectado.
| Preocupación del comprador | Por qué es importante | Qué confirmar antes de realizar el pedido |
|---|---|---|
| Discrepancia de calificación actual | Un disyuntor de tamaño insuficiente puede sobrecalentarse o dispararse con demasiada frecuencia, mientras que un disyuntor de gran tamaño puede reducir la precisión de la protección. | Corriente nominal, tamaño de estructura, tipo de carga, asignación de expansión futura. |
| Capacidad de frenado insuficiente | Es posible que el disyuntor no interrumpa de manera segura la corriente de falla alta en el punto de instalación. | Icu, Ics, cálculo de cortocircuito del sitio, capacidad del transformador. |
| Estructura de instalación incorrecta | Es posible que el disyuntor no se ajuste al tablero o que su mantenimiento sea incómodo. | Tipo fijo o tipo extraíble, dimensiones, corte del panel, conexión de barras. |
| Configuración de protección inexacta | Una mala coordinación puede provocar paradas innecesarias o no aislar la zona de falla correcta. | Tipo de unidad de disparo, retardo de tiempo largo, retardo de tiempo corto, ajustes instantáneos y de falla a tierra. |
| Soporte técnico débil | Los compradores pueden enfrentar retrasos durante la instalación, las pruebas o la puesta en servicio. | Rapidez de respuesta del proveedor, planos, manuales, soporte de cableado, servicio postventa. |
Una selección profesional de disyuntores de aire ACB comienza con el sistema eléctrico, no con la página del catálogo. Antes de confirmar el modelo, los compradores deben recopilar información básica del proyecto, incluido el voltaje nominal, la corriente nominal, la frecuencia, la cantidad de polos, el nivel de cortocircuito, el tipo de gabinete, el método de operación, los requisitos de protección y las necesidades de comunicación.
La corriente nominal suele ser el primer parámetro que mencionan los compradores. Sin embargo, la capacidad nominal de corte en cortocircuito de servicio es igualmente importante. Un interruptor con una alta capacidad de corte final pero con una capacidad de corte de servicio menor puede no ser la mejor opción para sistemas industriales exigentes. Para cargas críticas, los compradores deben prestar atención a los valores tanto de Icu como de Ics.
La unidad de viaje merece una atención especial. Una unidad de protección básica puede ser suficiente para un simple panel de distribución, mientras que una fábrica moderna, un centro de datos, un edificio comercial o un proyecto de energía renovable pueden requerir funciones de protección y monitoreo más avanzadas. Las configuraciones ajustables pueden ayudar a mejorar la selectividad entre los dispositivos ascendentes y descendentes.
Un consejo práctico para los equipos de adquisiciones: cuando solicite una cotización, envíe al proveedor el plano del panel, el voltaje del sistema, la corriente nominal, el número de polos, el poder de corte requerido, el tipo de instalación y la lista de accesorios. Esto reduce la comunicación de ida y vuelta y evita errores de modelo.
Los compradores suelen comparar los ACB con los MCCB y VCB. La diferencia no es cuál es universalmente mejor. Depende del nivel de voltaje, rango de corriente, posición de instalación, demanda de protección, expectativas de mantenimiento y presupuesto.
Un disyuntor de caja moldeada se usa ampliamente para circuitos alimentadores de corriente más baja, paneles de maquinaria y aplicaciones de distribución compacta. Es económico, compacto y sencillo de instalar. Sin embargo, cuando la corriente del sistema aumenta y los requisitos de protección se vuelven más avanzados, un disyuntor de aire ACB se vuelve más adecuado.
Un disyuntor de vacío se utiliza generalmente en sistemas de media tensión. La extinción del arco se realiza dentro de un interruptor de vacío, que es diferente de la estructura del conducto de arco de aire de un ACB. En términos simples, los ACB se seleccionan comúnmente para la distribución principal de bajo voltaje, mientras que los VCB se seleccionan para la distribución de media tensión.
| Tipo de interruptor | Nivel de voltaje común | Uso típico | Ventaja principal |
|---|---|---|---|
| Disyuntor de aire ACB | Distribución de energía de baja tensión. | Panel de entrada principal, alimentador grande, salida del generador, lado secundario del transformador | Alta capacidad de corriente, protección ajustable, mantenimiento conveniente, opciones inteligentes |
| Disyuntor de caja moldeada MCCB | Distribución de baja tensión | Circuitos derivados, alimentadores más pequeños, paneles de maquinaria. | Tamaño compacto, costo económico, fácil instalación. |
| Disyuntor de vacío VCB | Distribución de media tensión | Subestaciones, aparamenta de media tensión, redes eléctricas industriales. | Fuerte extinción de arco en vacío, apto para interrupción de media tensión. |
Un disyuntor de aire ACB se utiliza a menudo donde la distribución de energía de bajo voltaje necesita una protección sólida y una conmutación confiable. Aparece en plantas industriales, edificios comerciales, centros de datos, salas de distribución de energía, hospitales, aeropuertos, instalaciones de tránsito ferroviario, plantas de tratamiento de agua, proyectos mineros y sistemas de energía renovable.
En las plantas de fabricación, el ACB puede proteger la línea principal de entrada al taller. En un edificio comercial, puede servir como disyuntor principal en el cuadro de distribución de bajo voltaje. En un centro de datos, puede ayudar a proteger rutas de energía críticas donde el tiempo de inactividad es extremadamente costoso. En las estaciones de energía renovable, los ACB se pueden utilizar en gabinetes de distribución de baja tensión conectados con transformadores, inversores o sistemas auxiliares.
El punto común en todas estas aplicaciones es simple: el sistema necesita un dispositivo confiable en una posición clave de protección. Cuando la carga eléctrica es grande, la corriente de falla es grave y el entorno operativo no puede tolerar fallas repetidas, un disyuntor de aire ACB seleccionado adecuadamente se convierte en una inversión necesaria en lugar de un componente opcional.
Un proveedor confiable debería hacer más que vender un martillo. El proveedor debe comprender las condiciones laborales detrás del pedido. Para los compradores que no son especialistas en electricidad, esto es aún más importante. Una comunicación técnica clara puede evitar la selección de un modelo incorrecto antes de que comience la producción.
Wenzhou Xifa Equipo eléctrico Co., Ltd. suministra productos eléctricos para aplicaciones de distribución de energía, incluidas soluciones ACB de disyuntores de aire para sistemas de bajo voltaje. Para los compradores, el valor no está sólo en el producto en sí, sino también en la recomendación del modelo, la capacidad de producción, las opciones de personalización, las pruebas en fábrica y el soporte de comunicación antes y después de la entrega.
Al evaluar a un proveedor, los compradores deben hacer preguntas prácticas. ¿Puede el proveedor proporcionar dibujos técnicos? ¿Pueden recomendar la clasificación actual y la capacidad de corte correctas según la información del proyecto? ¿Pueden soportar estructuras de tipo fijo y extraíble? ¿Pueden proporcionar accesorios como operadores de motor, disparadores en derivación, disparadores de mínima tensión, contactos auxiliares y unidades de disparo inteligentes? ¿Pueden responder rápidamente cuando el instalador tiene preguntas?
| Punto de evaluación de proveedores | Lo que debe buscar un comprador |
|---|---|
| Gama de productos | Múltiples clasificaciones de corriente, opciones de polos, modos de operación y configuraciones de accesorios. |
| Apoyo técnico | Comunicación clara sobre selección, dibujos, cableado, instalación y puesta en servicio. |
| Control de calidad | Inspección de fábrica de rutina, verificaciones de operación mecánica, verificaciones de aislamiento y verificación del desempeño de disparo. |
| Capacidad de personalización | Soporte para requisitos específicos del proyecto, combinación de gabinetes, accesorios y necesidades de embalaje. |
| Coordinación de entrega | Plazo de entrega razonable, embalaje de exportación, documentos de envío y actualizaciones de pedidos receptivas. |
Incluso un disyuntor de aire ACB de alta calidad necesita una instalación adecuada y una inspección periódica. Los equipos de protección eléctrica funcionan bajo tensión mecánica, térmica y eléctrica. El polvo, la humedad, las conexiones sueltas, la grasa envejecida, el desgaste de los contactos y las malas condiciones de funcionamiento pueden reducir la confiabilidad a largo plazo.
Un plan de mantenimiento no tiene por qué ser complicado, pero debe ser coherente. Los operadores deben mantener el tablero limpio y seco, verificar si hay calentamiento anormal, inspeccionar el apriete de las conexiones, verificar el mecanismo operativo y revisar los registros de disparo cuando estén disponibles. Para los ACB de tipo extraíble, el mecanismo de inserción debe operarse correctamente para evitar daños mecánicos.
En muchos casos, la falla del interruptor no es repentina. Hay señales de advertencia, como ruidos inusuales, olor a quemado, decoloración visible, acción de cierre inestable, frecuentes disparos molestos o aumento anormal de temperatura en los terminales. Ignorar estas señales puede convertir un problema de mantenimiento manejable en un accidente eléctrico grave.
El objetivo principal de un disyuntor de aire ACB es proteger los sistemas de distribución de energía de bajo voltaje contra sobrecargas, cortocircuitos, fallas a tierra y otras condiciones eléctricas anormales. También permite a los operadores cambiar circuitos grandes de forma segura durante la operación o mantenimiento normal.
Un disyuntor de aire ACB se utiliza principalmente en sistemas de distribución de bajo voltaje. Para aplicaciones de media tensión, un disyuntor de vacío VCB suele ser una opción más adecuada. Los compradores deben confirmar el voltaje del sistema antes de seleccionar el tipo de interruptor.
Los ACB de tipo fijo suelen ser más compactos y económicos. Los ACB de tipo extraíble son más fáciles de inspeccionar, reemplazar y mantener sin necesidad de un desmontaje importante del gabinete. Para sistemas de energía importantes donde la velocidad de mantenimiento es importante, a menudo se prefiere el tipo extraíble.
Si el sistema requiere protección ajustable, visualización de corriente, registros de fallas, comunicación o una mejor coordinación con otros dispositivos de protección, una unidad de disparo inteligente es una opción práctica. Para sistemas más simples, una unidad de disparo básica puede ser suficiente.
La corriente nominal debe seleccionarse de acuerdo con la corriente de carga real, la capacidad del transformador, el tamaño del cable, las condiciones de temperatura y el plan de expansión futuro. No se debe elegir simplemente adivinando o copiando un número de modelo antiguo.
La capacidad de corte muestra si el disyuntor puede interrumpir de manera segura una corriente de cortocircuito alta. Si el interruptor seleccionado tiene una capacidad de corte insuficiente, puede fallar durante una falla grave. Este es uno de los parámetros de seguridad más importantes en la selección de ACB.
Sí. Dependiendo de las necesidades del proyecto, los compradores pueden solicitar diferentes clasificaciones de corriente, números de polos, modos de operación, estructuras de instalación, unidades de disparo, accesorios y requisitos de embalaje. Lo mejor es proporcionar los detalles del proyecto antes de la cotización.
Debe proporcionar voltaje nominal, corriente nominal, número de polos, capacidad de corte, tipo de instalación, modo de operación, requisitos de la unidad de disparo, lista de accesorios, cantidad, destino del proyecto y cualquier plano del gabinete, si está disponible. Esto ayuda al proveedor a recomendar con mayor precisión el disyuntor de aire ACB correcto.
La elección de un disyuntor de aire ACB es una decisión que afecta la seguridad del sistema, la eficiencia del mantenimiento y el costo operativo a largo plazo. Un disyuntor bien combinado ayuda a proteger equipos valiosos, reducir el tiempo de inactividad no planificado y brindarle a su equipo eléctrico más confianza al administrar sistemas de distribución críticos.
Si está planeando un proyecto de distribución de bajo voltaje, actualizando aparamenta, obteniendo ACB para el ensamblaje de paneles o comparando modelos para una instalación industrial, Wenzhou Xifa Electrical Equipment Co., Ltd. puede ayudarlo a revisar los puntos clave de selección y brindarle opciones de productos adecuados según su aplicación.
Para la selección de modelos, detalles técnicos, soporte de cotización o requisitos personalizados de ACB del disyuntor de aire, por favorcontáctanoshoy y comparta las especificaciones de su proyecto. Nuestro equipo lo ayudará a encontrar una solución práctica, segura y rentable para su sistema de distribución de energía.
