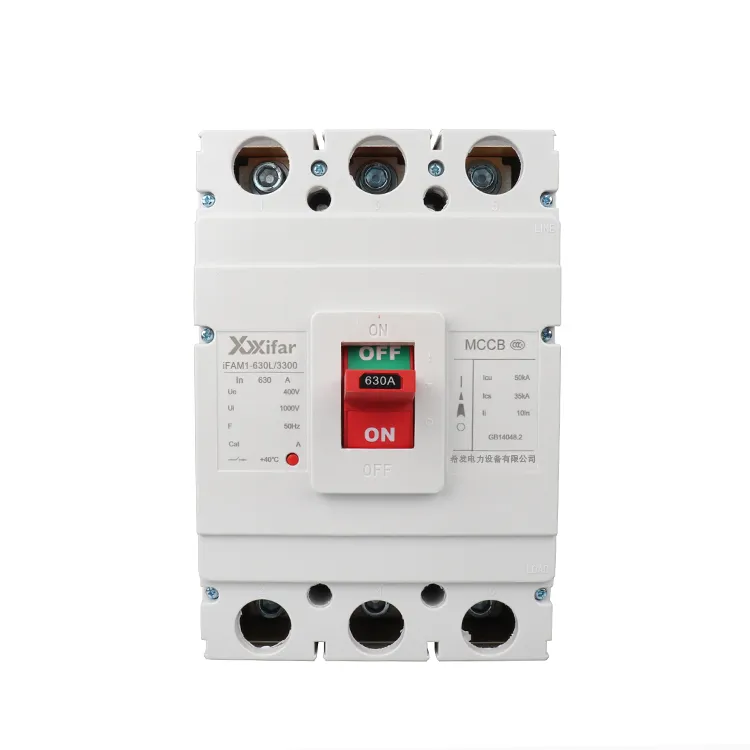

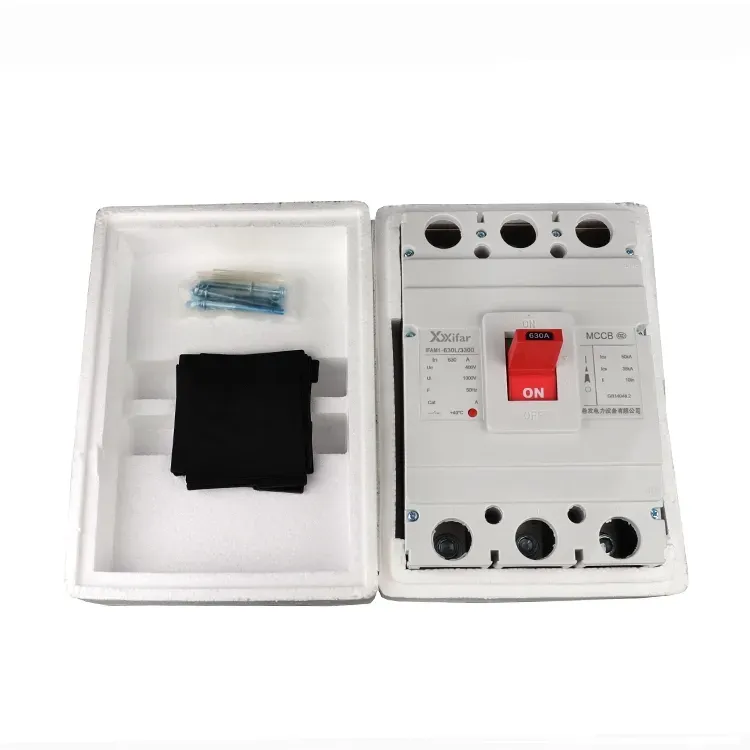

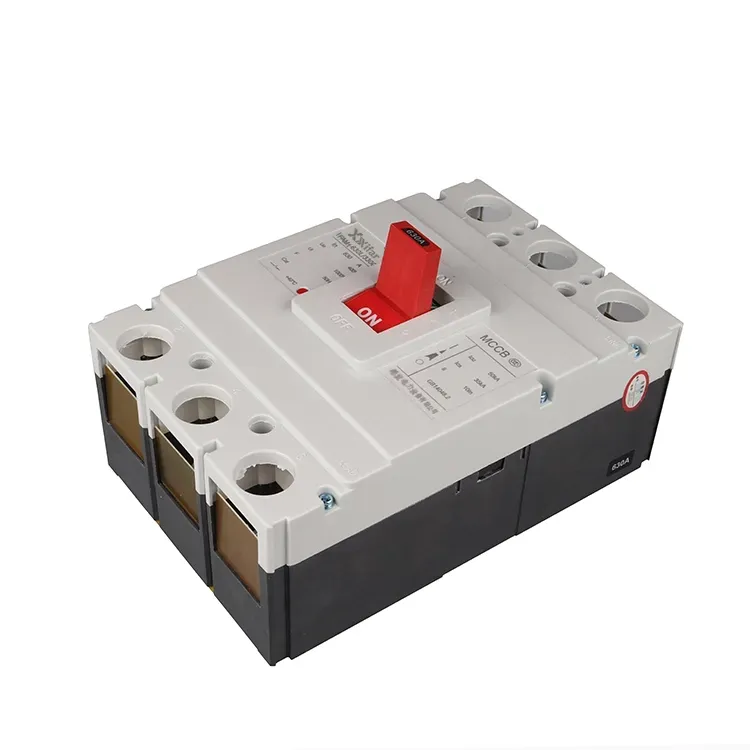

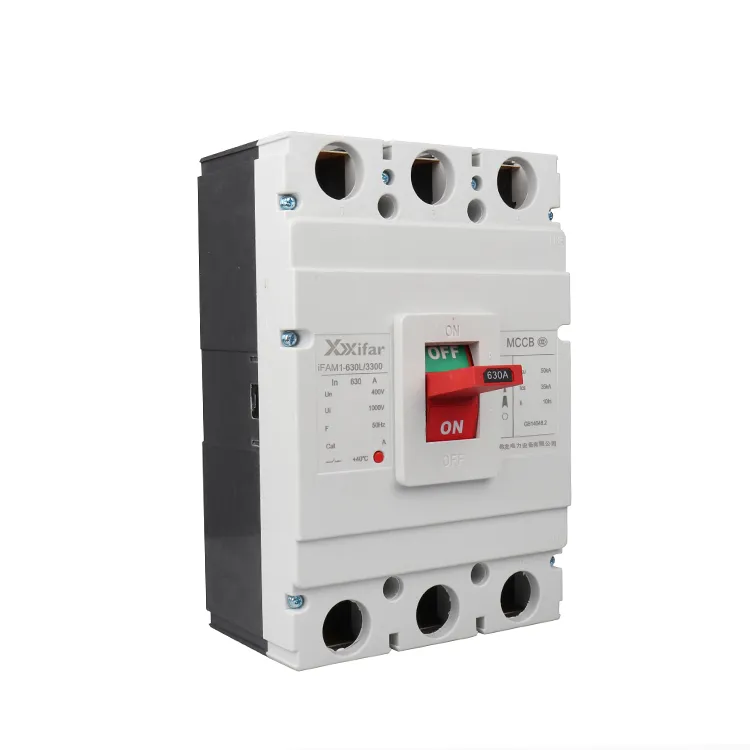

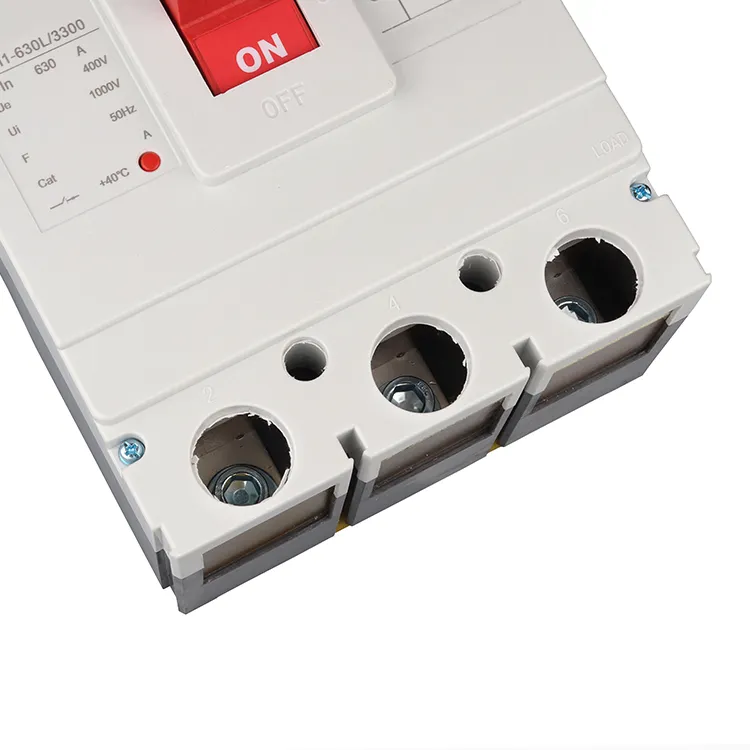

disyuntor magnético termal del caso moldeado de 630a 3p

Un disyuntor de caja moldeada magnético térmico 630a 3p es un dispositivo de protección esencial e importante que se utiliza en sistemas de distribución de energía de bajo voltaje. Adopta una carcasa aislante completamente cerrada, de la cual el MCCB integra componentes esenciales, incluido el sistema de contacto, la unidad de extinción de arco y el mecanismo de disparo, en una estructura compacta.

Debido a que está diseñado como una unidad sellada, un disyuntor de caja moldeada magnético térmico 630a 3p generalmente no está diseñado para ser desmontado o reparado. Se aplica ampliamente en instalaciones industriales y comerciales para ofrecer protecciones en circuitos de mediana y pequeña capacidad, sirviendo típicamente como dispositivos de protección de rama o final de línea.

Dentro de la categoría de disyuntores, los disyuntores de caja moldeada se ubican entre los disyuntores de aire, que normalmente se utilizan como entradas principales en los sistemas de distribución, y los disyuntores en miniatura, que se utilizan comúnmente en aplicaciones residenciales y de servicio liviano.

Los casos de aplicación típicos de un disyuntor de caja moldeada magnético térmico 630a 3p incluyen circuitos de protección de motores, tableros de distribución y líneas de suministro de energía para equipos de tamaño mediano.

Parámetro del disyuntor de caja moldeada magnético térmico 630a 3p:

Características funcionales del disyuntor de caja moldeada magnético térmico 630a 3p

1. Protección contra sobrecarga:

En un disyuntor de caja moldeada magnético térmico 630a 3p, la protección contra sobrecarga también se denomina protección de larga duración. La protección contra sobrecarga se basa en la deformación térmica de una tira bimetálica. El tiempo de disparo sigue una característica de tiempo inverso: una corriente más alta da como resultado un disparo más rápido. Esto protege a los conductores y equipos del sobrecalentamiento en condiciones de sobrecarga sostenida.

2. Protección contra cortocircuitos

En términos generales, la protección contra cortocircuitos se implementa mediante protección instantánea en un disyuntor de caja moldeada magnético térmico 630a 3p. La unidad de disparo magnético proporciona protección instantánea. Cuando la corriente alcanza aproximadamente de 8 a 12 veces el valor nominal, el disyuntor termomagnético de caja moldeada se dispara dentro de la mitad de un ciclo de frecuencia eléctrica, que es de aproximadamente 10 ms. Esto garantiza que se produzca la interrupción antes de que la corriente de cortocircuito alcance su pico.

3. Protección contra bajo voltaje

Con un disparador de bajo voltaje instalado, el disparo ocurre si el voltaje cae por debajo del 70% del valor nominal durante más de 1 segundo. Se produce un disparo instantáneo si el voltaje cae por debajo del 35% del valor nominal. Esta función ayuda a prevenir daños a los motores causados ​​por el funcionamiento de bajo voltaje.

4. Protección contra fugas a tierra

Los disyuntores de caja moldeada magnéticos térmicos 630a 3p con módulos de protección electrónica integrados pueden detectar corriente residual a través de un transformador de corriente de secuencia cero.  El disparo se produce si el módulo de fuga detecta más de 30 mA para protección personal y 300 mA para protección contra incendios. El tiempo de disparo es generalmente de 0,1 segundos.
