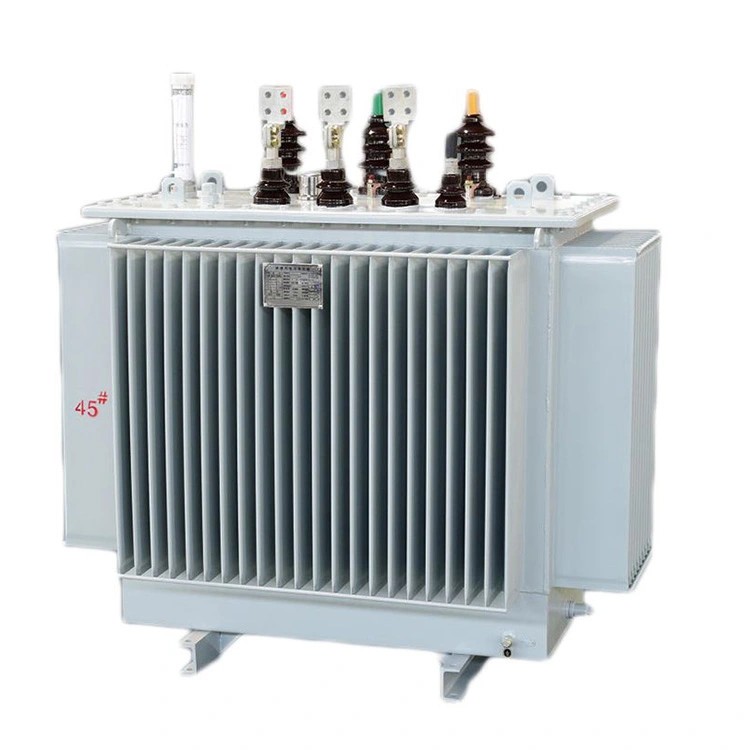

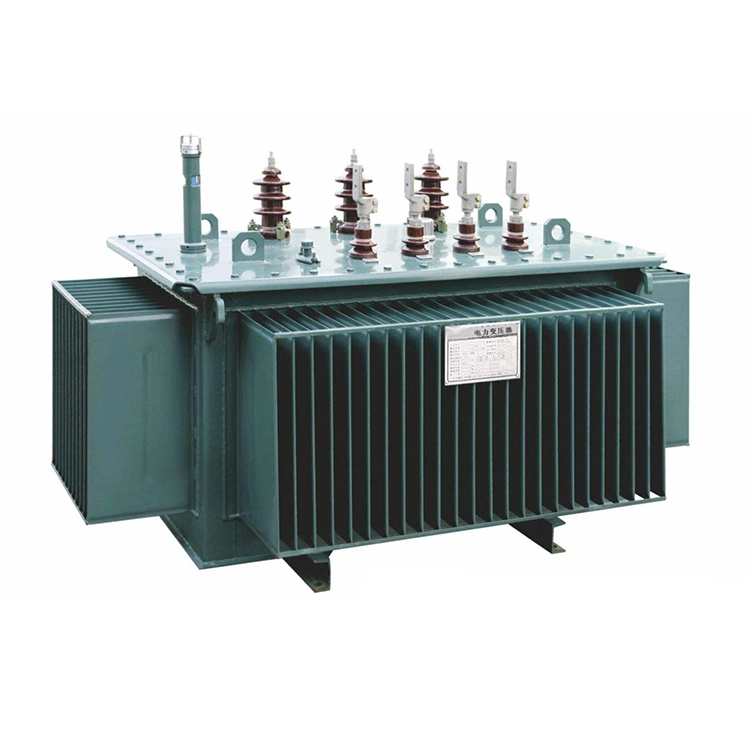

Transformador de poste elevador de 400v a 11kv 500kva

La carcasa del transformador elevador de polo de 400 V a 11 kV de 500 kva está hecha de acero laminado en frío o acero inoxidable de alta calidad. Las piezas clave se sueldan automáticamente mediante equipos avanzados y luego se inspeccionan mediante tecnología láser para garantizar una soldadura hermética y eliminar el riesgo de fugas de aceite. Después de someterse a un estricto tratamiento de galvanización en caliente, el recubrimiento tiene una fuerte resistencia a la corrosión y puede proteger eficazmente contra la erosión del viento y la lluvia, la niebla salina y la contaminación industrial. Su diseño completamente sellado aísla completamente el núcleo del transformador de poste elevador de 500 kva, 400 V a 11 kv del aire exterior. Esto no sólo permite un funcionamiento sin mantenimiento sino que también retrasa significativamente el envejecimiento de los materiales aislantes.

Mediante el uso de lámina de cobre para enrollar los devanados de bajo voltaje y una estructura de núcleo de hierro laminado de alta precisión, las bobinas del transformador de polo elevador de 500kva 400v a 11kv están diseñadas para ser extremadamente resistentes, capaces de resistir eficazmente las enormes fuerzas electrodinámicas radiales y axiales generadas durante los cortocircuitos, asegurando así que las bobinas no se deformen ni se dañen. Este transformador elevador de polo de 500 kva, 400 V a 11 kv, se somete a rigurosas pruebas de cortocircuito de acuerdo con estándares internacionales como IEEE. Podemos proporcionar los informes de prueba correspondientes para demostrar la capacidad operativa de nuestro producto en condiciones extremas.

Parámetro técnico:

P: Al aumentar la fuente de alimentación de bajo voltaje de 400 V a 11 kV para conexión a la red o transmisión de larga distancia, se selecciona un transformador de poste elevador de 400 V a 11 kV de 500 kva. ¿Qué factores técnicos deben considerarse incluyen el rango de regulación de voltaje, el grupo de conexión, el voltaje de impedancia y el nivel de aislamiento?

R: Para el transformador de polo elevador de 400v a 11kv de 500kva, los factores técnicos clave son los siguientes: El rango recomendado para la regulación de voltaje es un ajuste de voltaje sin carga de ±2×2,5% en el lado de alto voltaje para compensar las fluctuaciones de voltaje en el lado de bajo voltaje. El grupo de conexión debe seleccionarse como Dyn11, utilizando el devanado en triángulo para suprimir armónicos y el devanado en estrella para proporcionar una conexión a tierra del punto neutro. El estándar de voltaje de impedancia es del 4%, lo que puede equilibrar la caída de voltaje y la corriente de falla. En términos de nivel de aislamiento, el lado de alta tensión debe cumplir con 35 kV para frecuencia normal y 75 kV para impulso de rayo. La distancia de fuga exterior debe ser no inferior a 275 mm para garantizar un funcionamiento seguro en entornos contaminados y afectados por rayos.

Partes principales de los transformadores montados en postes

Tipo de montaje frontal LV DB

Hardware de línea de postes

Transformador montado en poste

Tipo de montaje lateral LV DB

Equipos de producción

Máquina bobinadora de láminas

Unidad de llenado de aceite

Horno transformador y unidad de fundición

Horno transformador

Laboratorio de detección

Transformadores en procesamiento

Transformador en secado

Transformador en el devanado 2

Transformador en bobinado

Transfromer está en montaje.
