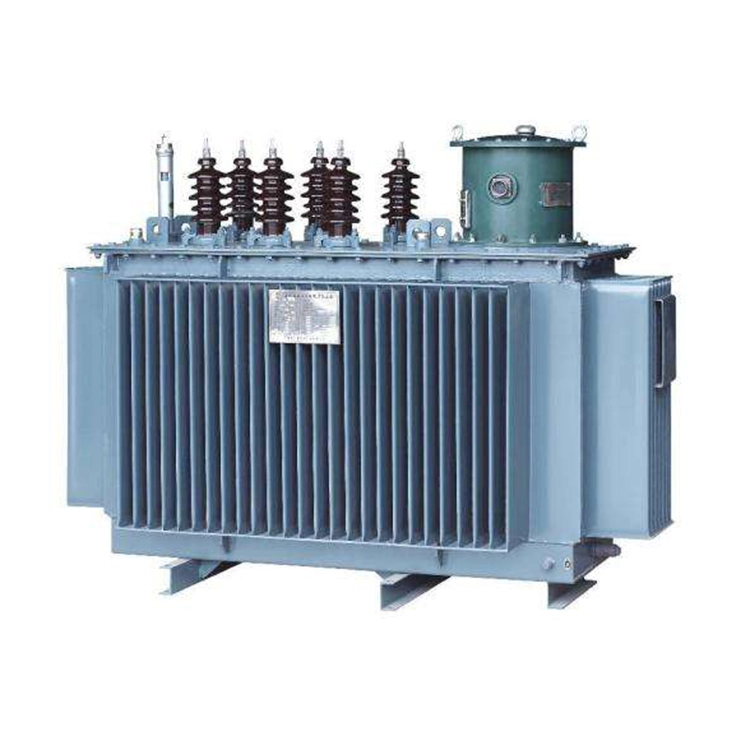

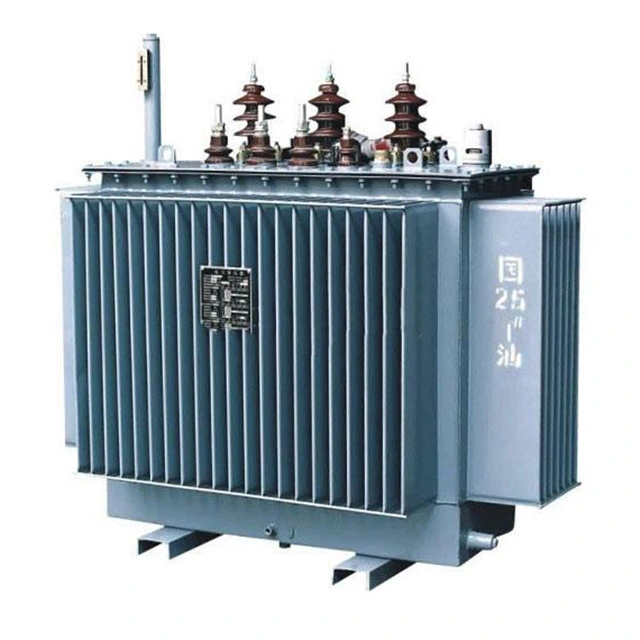

Un transformador de distribución montado en poste de 10 Kv y 500 kva es un transformador trifásico de tipo exterior sumergido en aceite que se instala directamente en postes de servicios públicos para reducir voltaje medio de 10 kV a bajo voltaje de 400 V (línea a línea) para distribución de energía residencial, comercial e industrial ligera. Presenta un diseño compacto, tanque completamente sellado, bajas pérdidas, bajo nivel de ruido y mantenimiento mínimo, y cumple con los estándares IEC 60076 y GB/T 1094.
Construido para brindar durabilidad y eficiencia, el transformador de distribución montado en poste de 10 kV y 500 kVA adopta un diseño compacto que ahorra espacio y elimina la necesidad de subestaciones dedicadas, lo que reduce significativamente los costos de instalación y construcción civil. La estructura del tanque corrugado completamente sellada evita las fugas de aceite y la entrada de humedad, lo que garantiza un funcionamiento sin mantenimiento y una vida útil de más de 20 años en condiciones normales.
Diseñado con un núcleo de acero al silicio de baja pérdida de grado S11 y devanados de cobre de alta conductividad, el transformador de distribución montado en poste de 10 kV y 500 kVA puede lograr bajas pérdidas sin carga y con carga, lo que favorece la reducción del consumo de energía operativa y los costos de servicios públicos a largo plazo. Su nivel de ruido se controla por debajo de 55 dB, lo que lo hace respetuoso con el medio ambiente para zonas residenciales.
| Artículo | Especificación |
| Capacidad nominal | 500 kVA |
| Voltaje primario | 10 kV (±5% grifo fuera del circuito) |
| Voltaje secundario | 0,4 kilovoltios (400 V) |
| Fase/Frecuencia | trifásico, 50 Hz |
| Grupo de vectores | Dyn11 (estándar)/Yyn0 |
| Método de enfriamiento | ONAN(Aceite Natural Aire Natural) |
| Nivel de aislamiento | HV:Li75/Ac28;LV:Ac3 |
| Pérdida sin carga | ≤680W (S11)/≤580W(S13) |
| Pérdida de carga (75°℃) | ≤5150 W(Dyn11) |
| Impedancia de cortocircuito | 4%-4,5% (estándar) |
El transformador de distribución montado en poste de 10 kV y 500 kVA está diseñado para instalación directa en postes de concreto o acero, lo que ahorra la necesidad de espacio en el suelo. Su configuración compacta optimizada y su peso reducido simplifican el transporte y la instalación en el sitio, lo que reduce significativamente los costos de ingeniería civil y construcción para proyectos de distribución. El diseño está diseñado para resistir las tensiones mecánicas del montaje en postes, lo que garantiza la seguridad a largo plazo incluso bajo cargas de viento y vibración.
Equipado con tecnología central de bajas pérdidas de la serie S11, el transformador de distribución montado en poste de 10 kV y 500 kVA ofrece entre un 10 % y un 20 % menos de pérdidas sin carga y con carga en comparación con los modelos convencionales. Al utilizar núcleos de acero al silicio de grano orientado laminado en frío y devanados de cobre bobinados con precisión, se minimiza el desperdicio de energía durante el funcionamiento con carga total y parcial. Esto da como resultado costos operativos reducidos, menores emisiones de carbono y una mayor eficiencia general.
El diseño del tanque soldado y completamente sellado evita fugas de aceite, entrada de humedad y contaminación por polvo o residuos. Esto elimina la necesidad de mantenimiento de rutina, lo que garantiza un rendimiento constante y una vida útil de más de 20 años en condiciones normales de funcionamiento. El tanque de almacenamiento corrugado también sirve como un sistema de enfriamiento integrado, que puede disipar el calor de manera eficiente y proporcionar un ambiente completamente sellado para el aceite del transformador.
Construido con alta resistencia mecánica a cortocircuitos, el transformador de distribución montado en poste de 10 kV y 500 kVA está diseñado para soportar corrientes de falla sin deformación ni fallas. Su diseño silencioso, controlado por debajo de 55 dB, garantiza un mínimo impacto ambiental en zonas residenciales y urbanas. La excelente estabilidad térmica y un amplio rango de temperatura de funcionamiento (-25 °C a +40 °C) lo hacen adecuado para diversas condiciones exteriores, incluida alta humedad, lluvia intensa y fluctuaciones extremas de temperatura.
1.Redes de distribución urbana y rural.
2.Zonas residenciales, distritos comerciales, pequeñas fábricas.
3.Sistemas de energías renovables.
