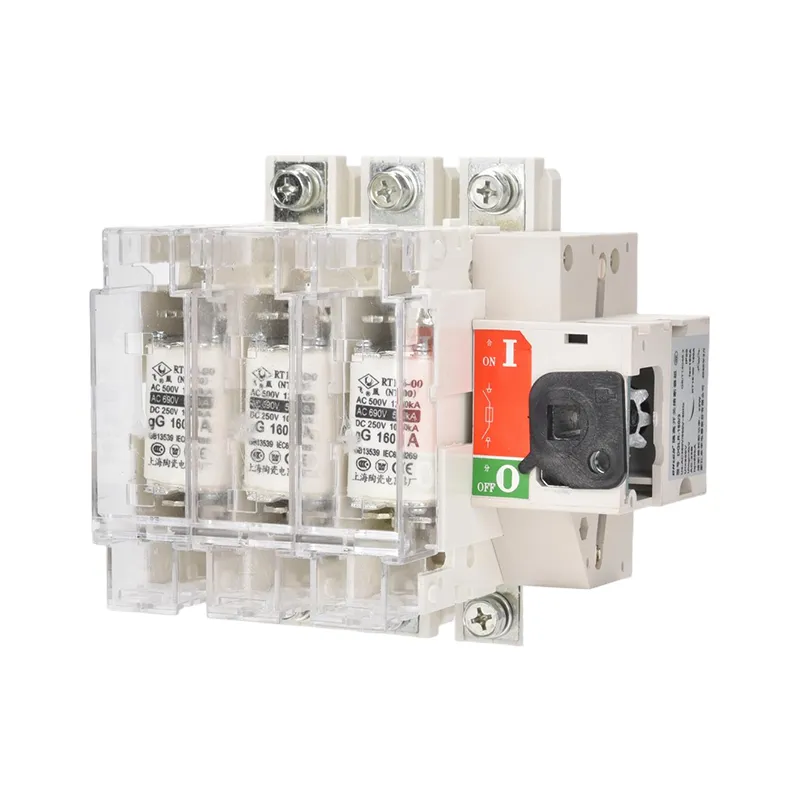

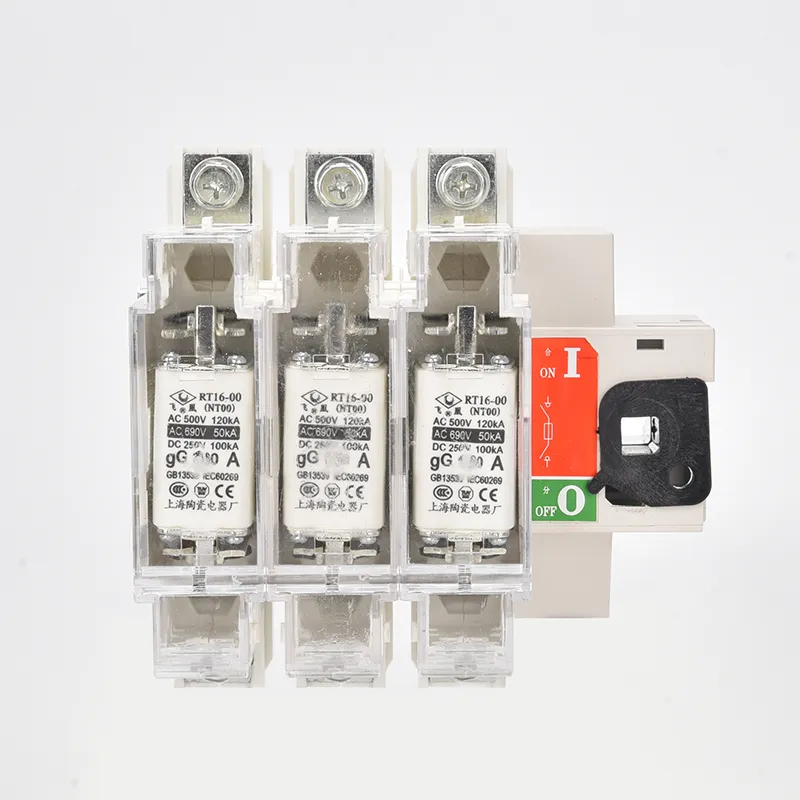

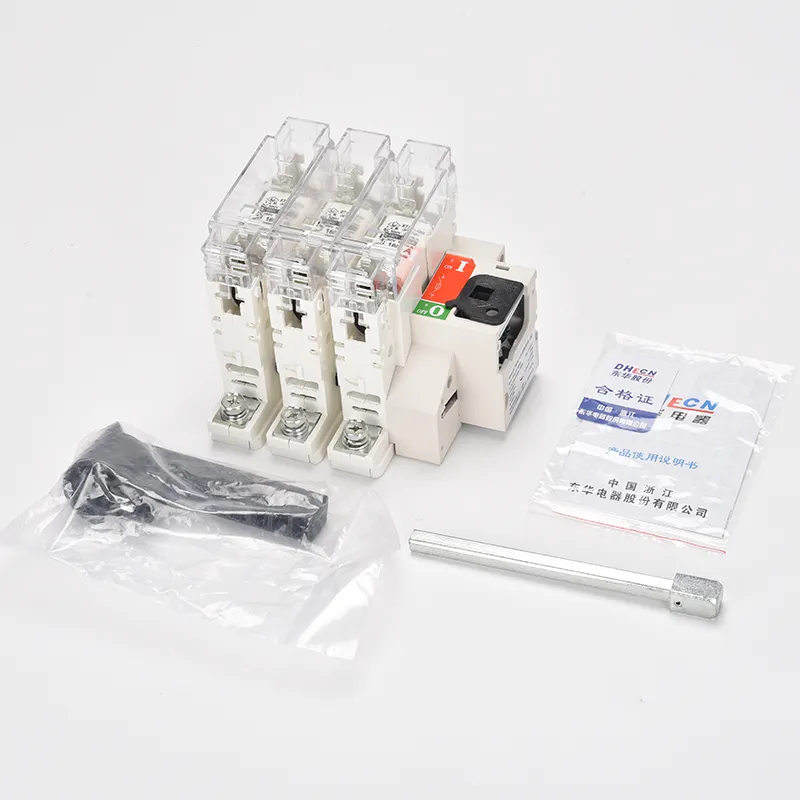

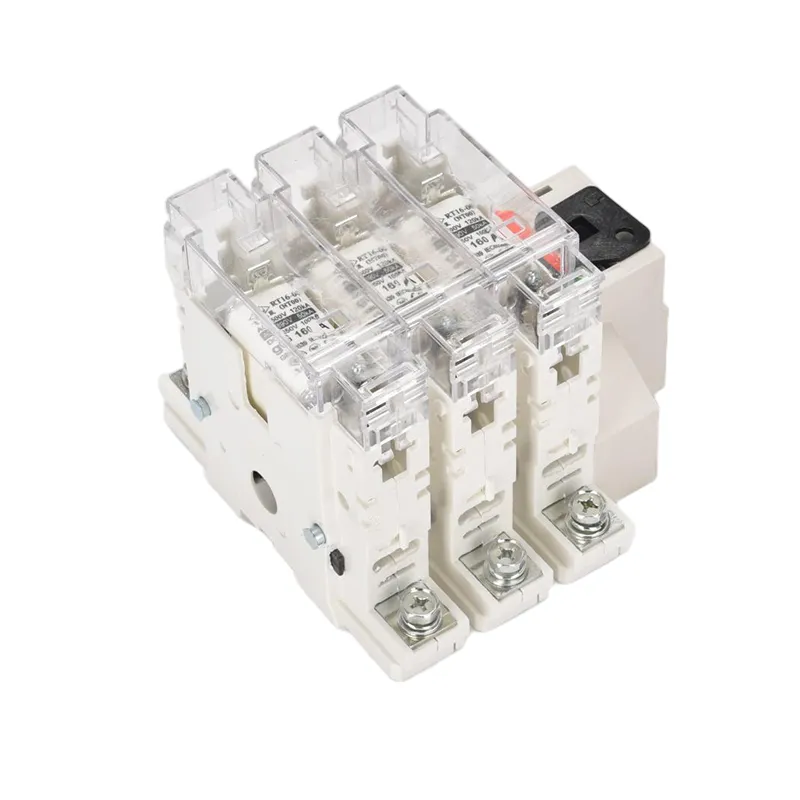

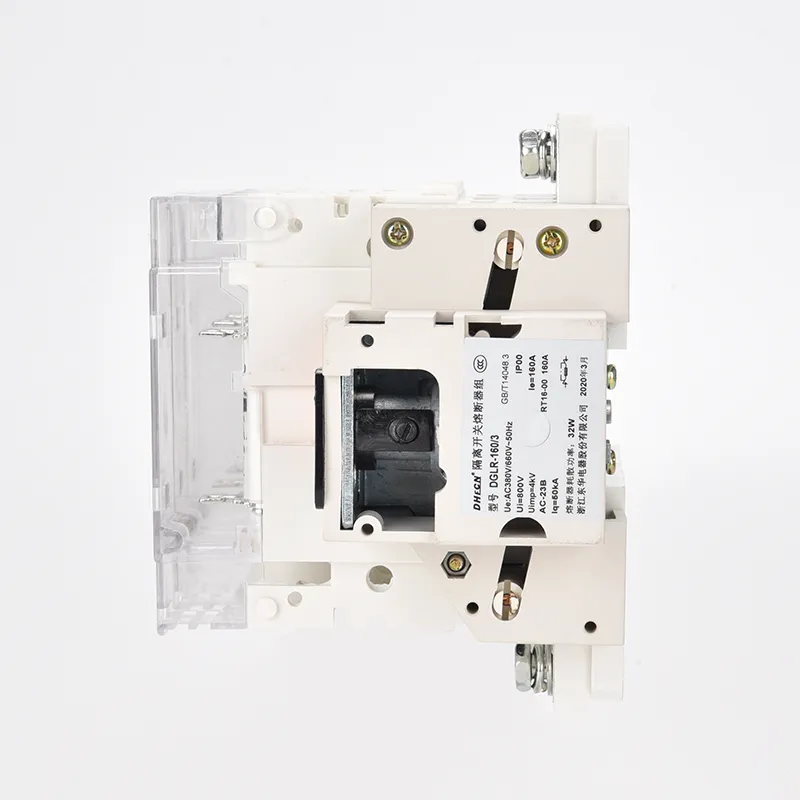

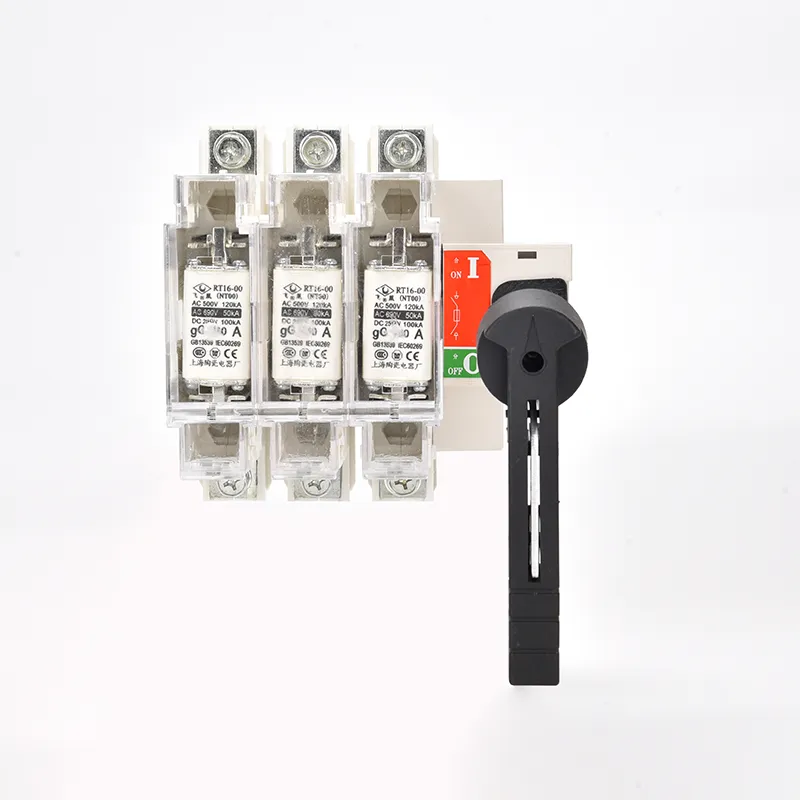

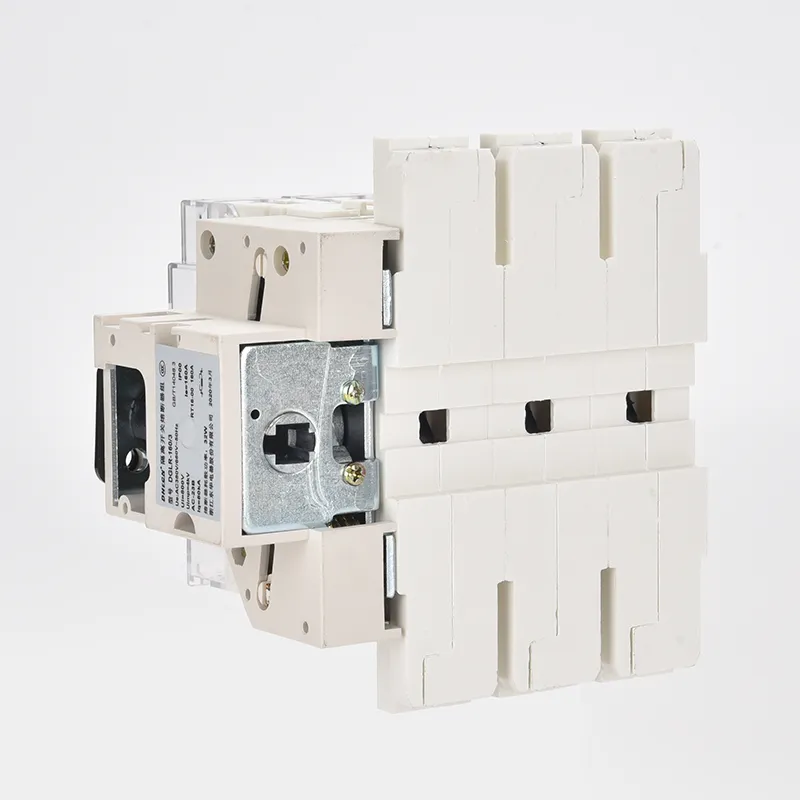

Interruptor aislador con fusible trifásico de triple polo 100a

Para brindar una experiencia de usuario fluida, Wenzhou XiFa Electric Power Equipment Co., Ltd no solo utiliza materia prima de primera calidad en cada interruptor aislador con fusible trifásico tripolar de 100 A, como por ejemplo, adopta plásticos de ingeniería retardantes de llama en las mangueras para lograr un mejor rendimiento en resistencia mecánica y protección de aislamiento, sino que también se somete a las pruebas de fábrica necesarias para cada interruptor aislador trifásico con fusible de 100 A, como medición de resistencia de aislamiento para confirmar el rendimiento dieléctrico y la consistencia de operación y prueba de enclavamiento para verificar un mecanismo seguro y confiable. rendimiento.

Enviar Consulta

Descripción del Producto

Funciones de un interruptor aislador con fusible trifásico tripolar de 100 A

1.Aislamiento de energía: cuando el cableado eléctrico requiere inspección o mantenimiento, el interruptor aislador con fusible trifásico tripolar de 100a desconecta la fuente de alimentación para garantizar la seguridad de los trabajadores.

2.Control de Energía: Permite encender o apagar el circuito, manteniendo el funcionamiento normal y confiable del sistema.

3. Interrupción por falla: en caso de cortocircuito o sobrecarga, el elemento fusible se funde, cortando la corriente y protegiendo los motores y otros equipos conectados de daños eléctricos.

4.Protección de circuitos y equipos: al proteger contra condiciones anormales, el interruptor ayuda a mantener la estabilidad del circuito y prolonga la vida útil de los cables y equipos.

Características de un interruptor aislador con fusible trifásico tripolar de 100 A

1.Diseño integrado: combina las funciones de un fusible y un aislador en un solo dispositivo, brindando alta confiabilidad.

2.Construcción compacta: de tamaño pequeño, fácil de instalar y que ahorra espacio.

3.Fácil reemplazo de fusibles: el interruptor y el fusible son componentes separados, lo que hace que el reemplazo de fusibles sea rápido y conveniente.

4.Amplia aplicabilidad: adecuado para su uso en varios circuitos de bajo voltaje.

100a Triple Pole 3 Phase Fused Isolator Switch

Parámetro del producto:

Marco actual A	Corriente nominal del fusible (A)	Modo de fusible
63	10、20、30、40、50、63	00C
160	63、80、100、125、160	0
250	160	0
250	200、250	1
400	300、315、400	2
630	400、500、630	3

el tipo frontal

Tipo	Tamaño del fusible	Tamaño del marco y tamaño de instalación
GLR-63～400A		A	B	D	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63A/3	0~00C	152	118	20～30	117				159	145	106	5.4	62.5	32
63A/4	0~00C	184	118	20～30	117				159	145	106	5.4	62.5	32
160A/3	0~00	164	162	28～30	126	44	108	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
160A/4	0~00	200	162	28～30	126	44	144	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
250/3	1	236	195	28～30	146	65	180	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
250/4	1	296	195	28～30	146	65	240	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
400/3	2	278	205	28～30	149	65	192	75	200	260	172	6.4	121	66	50	3	11	20
400/4	2	344	205	28～30	149	65	258	75	200	260	172	6.4	121	66	50	3	11	20

Tipo	Tamaño del fusible	Tamaño del marco y tamaño de instalación
GLR-400～630A		A	A1	B	B1	C	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	T1	T	V	U	W	φL	Y
400A/3	2	414	285	238	115	307	221	190	71	79	210	70	65	180	32.5	162	65	32	35	43	5	40.5	208	39.5	7	69
400A/4	2	474	345	238	115	307	221	255	71	79	210	70	65	180	32.5	162	65	32	35	43	5	24.5	208	39.5	7	69
630A/3	3	470	345	300	150	348	268	235	85	85	250	100	76	250	38.5	162	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	550	425	300	150	348	268	315	85	85	250	100	76	250	38.5	162	80	50	50	50	7	34.5	260	445	9	72

el tipo aparte

Tipo	Tamaño del fusible	Tamaño del marco y tamaño de instalación
GLR-63～400A		A	B	C	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63A/3	0~00C	133	118	134	126.5		116.5		159	145	106	5.4	36	32
63A/4	0~00C	164	118	117	126.5		116.5		159	145	106	5.4	36	32
160A/3	0~00	150	162	173	126.5	44	108	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
160A/4	0~00	186	162	173	126.5	44	144	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
250/3	1	253	195	173	146	65	180	75	185	251	162	6.4	81	60	32	2.5	11	19.5
250/4	1	313	195	173	146	65	240	75	185	251	162	6.4	81	60	32	2.5	11	19.5
400/3	2	271	205	173	149	65	192	75	200	260	172	6.4	86	66	50	3	11	20
400/4	2	337	205	173	149	65	250	75	200	260	172	6.4	86	66	50	3	11	20

Tipo	Tamaño del fusible	Tamaño del marco y tamaño de instalación
GLR-400～630A		A	A1	B	B1	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	T1	T	V	U	W	φL	Y
400A/3	2	500	285	238	115	221	190	70	79	210	70	65	180	32.5	119	65	32	30	43	5	40.5	208	39.5	7	69
400A/4	2	560	345	238	115	221	255	70	79	210	70	65	180	32.5	119	65	32	30	43	5	24.5	208	39.5	7	69
630A/3	3	550	345	300	150	268	235	100	85	250	100	76	250	38.5	119	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	630	425	300	150	268	315	100	85	250	100	76	250	38.5	119	80	50	50	50	7	34.5	260	445	9	72

100a Triple Pole 3 Phase Fused Isolator Switch

Preguntas frecuentes sobre el producto:

P: ¿Qué tipo de fusibles se utilizan en el interruptor aislador con fusible trifásico tripolar de 100 A?

R: Se utilizan cartuchos fusibles de alta capacidad de ruptura (HBC), generalmente clasificados para aplicaciones de bajo voltaje. Estos fusibles están diseñados para interrumpir corrientes de falla de manera rápida y confiable, lo que garantiza la protección de los equipos aguas abajo.

P: ¿Cuáles son los principales materiales utilizados en la construcción de un interruptor aislador con fusible trifásico tripolar de 100 A?

R: La carcasa suele estar hecha de termoplástico retardante de llama o chapa de acero, los contactos son de cobre o cobre plateado para una mejor conductividad y los cuerpos de los fusibles están hechos de cerámica o aislamiento compuesto reforzado. La manija de operación suele ser de metal con una cubierta protectora de plástico.

P: ¿El interruptor aislador con fusible trifásico tripolar de 100 A es adecuado para instalación en exteriores?

R: Sí, pero debe instalarse en un gabinete con una clasificación IP adecuada (como IP65 o superior) para resistir el polvo, la humedad y las condiciones exteriores.
