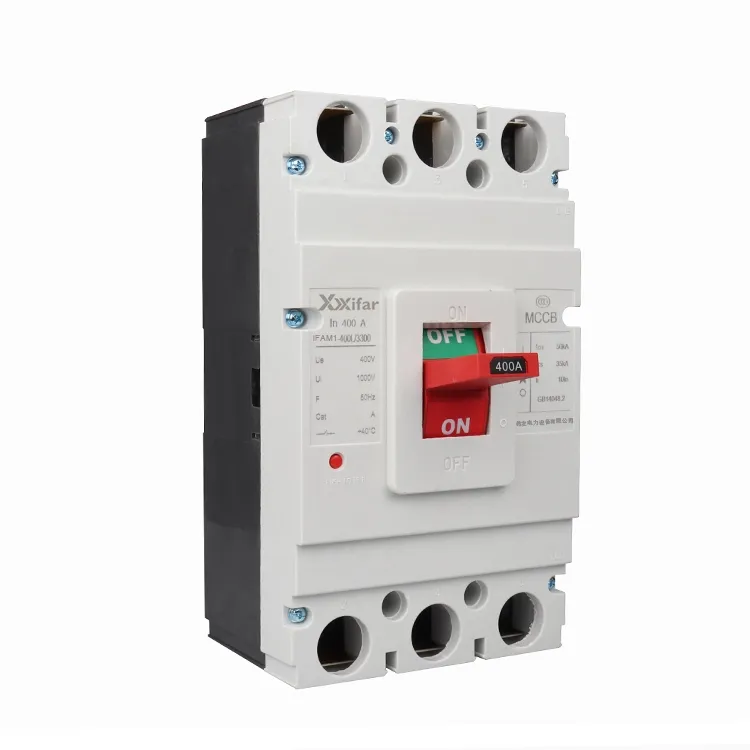

Disyuntor Mccb del caso moldeado de DC 250a 4p en eléctrico

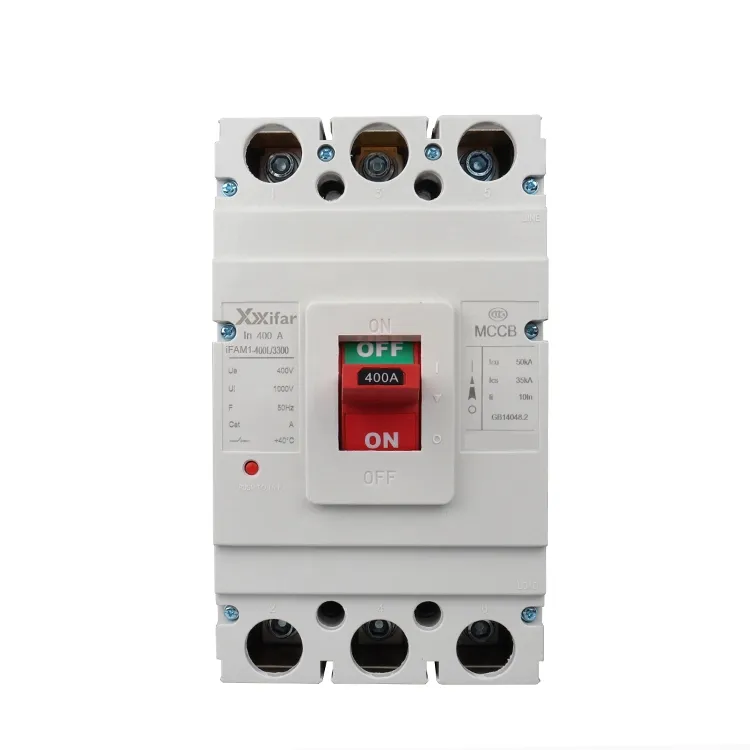

Disyuntor mccb de caja moldeada Dc 250a 4p en componentes estructurales eléctricos:

1. Sistema de Contacto:

El contacto de un conjunto mccb de disyuntor de caja moldeada de CC 250a 4p consta de contactos móviles y fijos fabricados con aleaciones a base de cobre. Garantiza un equilibrio entre conductividad eléctrica y durabilidad mecánica. Los contactos de las superficies mccb de un disyuntor de caja moldeada dc 250a 4p suelen estar plateadas para lograr un mejor rendimiento en la capacidad de corte. En condiciones nominales, el sistema puede alcanzar una vida mecánica superior a 20.000 operaciones.

2. Cámara de extinción de arco:

La cámara de arco de un disyuntor mccb de caja moldeada dc 250a 4p está equipada con una pila de placas divisoras de arco metálicas que dividen el arco en múltiples arcos más pequeños para aumentar el voltaje del arco y acelerar la extinción. En los modelos de mayor rendimiento, la tecnología de explosión magnética se aplica en un disyuntor mccb de caja moldeada de CC de 250 a 4 polos. La fuerza electromagnética impulsa el arco hacia el conducto de arco, para permitir la extinción del arco en aproximadamente 10 ms.

3. Mecanismo operativo:

un disyuntor mccb de caja moldeada dc 250a 4p está equipado opcionalmente con una manija de operación manual y un controlador motorizado para control remoto. El mecanismo está diseñado de acuerdo con IEC 60947-2 para garantizar un rendimiento estable dentro de un rango de temperatura ambiente de -20 °C a +40 °C.

4. Mecanismo de disparo:

El sistema de disparo suele combinar protección térmica y magnética. La unidad de disparo térmico utiliza una tira bimetálica para proporcionar protección contra sobrecarga, de la cual sigue una característica de corriente de tiempo inverso. La unidad de disparo magnético emplea un mecanismo electromagnético de respuesta rápida. Cuando la corriente de cortocircuito alcanza el umbral preestablecido, el disparo puede ocurrir en aproximadamente 5 ms.

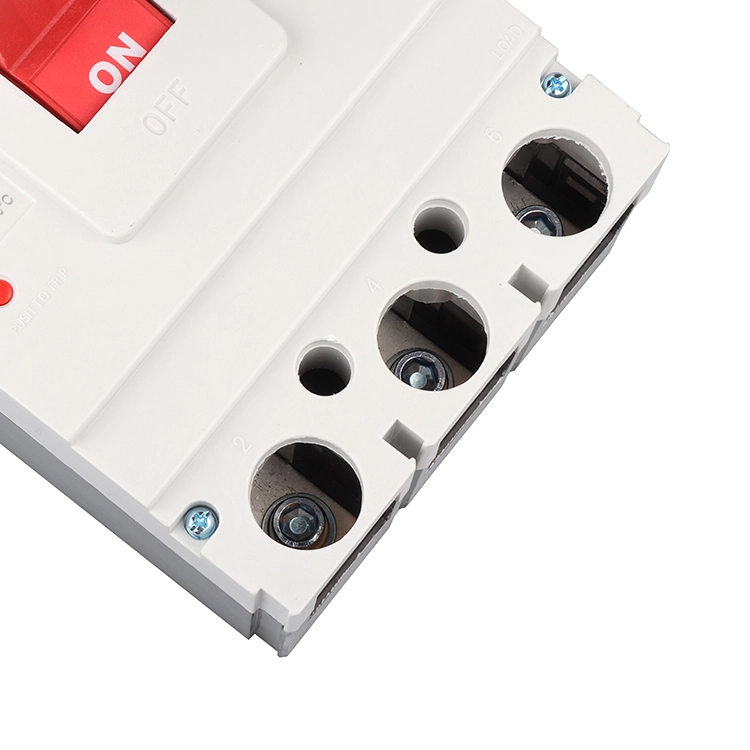

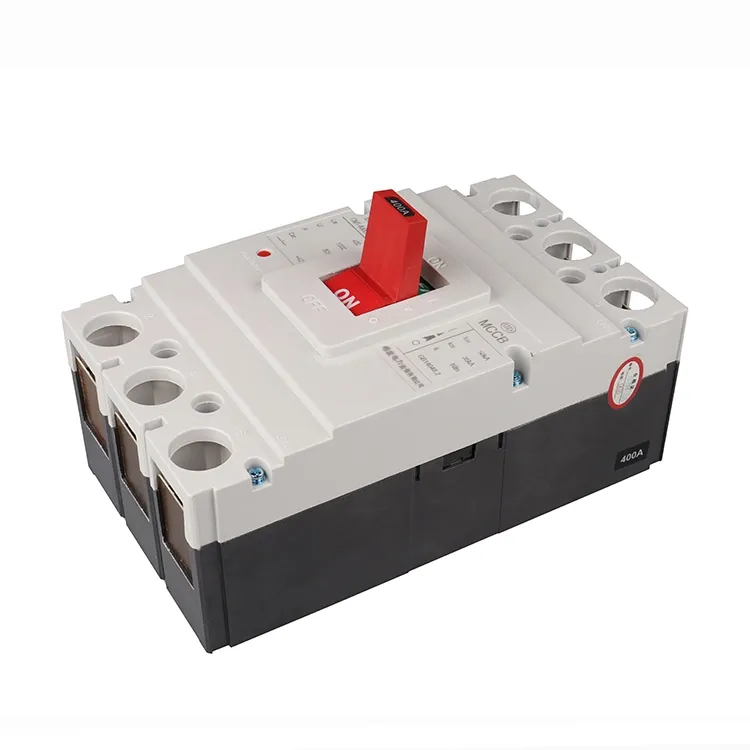

5. Caja aislante moldeada

La carcasa de un disyuntor mccb de caja moldeada de CC 250a 4p está hecha de plástico termoendurecible reforzado con fibra de vidrio, que cumple con los requisitos de retardante de llama UL94 V-0. El diseño de un disyuntor mccb de caja moldeada dc 250a 4p generalmente cumple con la protección IP40, lo que evita la entrada de objetos sólidos de más de 1 mm.

Disyuntor mccb de caja moldeada dc 250a 4p en parámetro eléctrico:

Parámetros técnicos clave de un disyuntor mccb de caja moldeada de CC 250a 4p en electricidad:

1. Capacidad máxima nominal de interrupción de cortocircuito (Icu):

Icu representa la corriente máxima de cortocircuito que el disyuntor de caja moldeada CC 250a 4p puede interrumpir en condiciones extremas. Las clasificaciones comunes de Wenzhou XieFa Electic Power Equipment Co., Ltd incluyen 25 kA, 35 kA y 50 kA, probadas en condiciones de factor de potencia bajo, que normalmente es 0,2.

2. Capacidad nominal de interrupción de cortocircuitos del servicio (Ics)

Ics indica la capacidad del disyuntor de caja moldeada CC 250a 4p para interrumpir repetidamente corrientes de falla. Los disyuntores de caja moldeada MCCB en Wenzhou XiFA Electic Power Equipment Co., Ltd generalmente alcanzan un Ics de al menos el 75% de Icu. Las pruebas implican múltiples secuencias de interrupción en niveles de corriente específicos.

3. Rendimiento limitante actual

Mediante un diseño de contacto optimizado y control de arco, el disyuntor de caja moldeada 250a 4p en Wenzhou XiFa Electic Power Equipment Co., Ltd puede limitar la corriente máxima de cortocircuito en aproximadamente un 50% a un 70%. Esto reduce significativamente el estrés mecánico y térmico en el sistema de distribución de energía.

Características de disparo Clasificación de un disyuntor de caja moldeada 250a 4p:

Tipo A: 2 a 3 × In: adecuado para protección de semiconductores

Tipo B: 3 a 5 × In: uso general, incluida la protección del personal

Tipo C: 5 a 10 × In: circuitos de distribución estándar

Tipo D: 10 a 20 × In: cargas inductivas como transformadores

Tipo K: 8 a 14 × In: protección de motor dedicada
