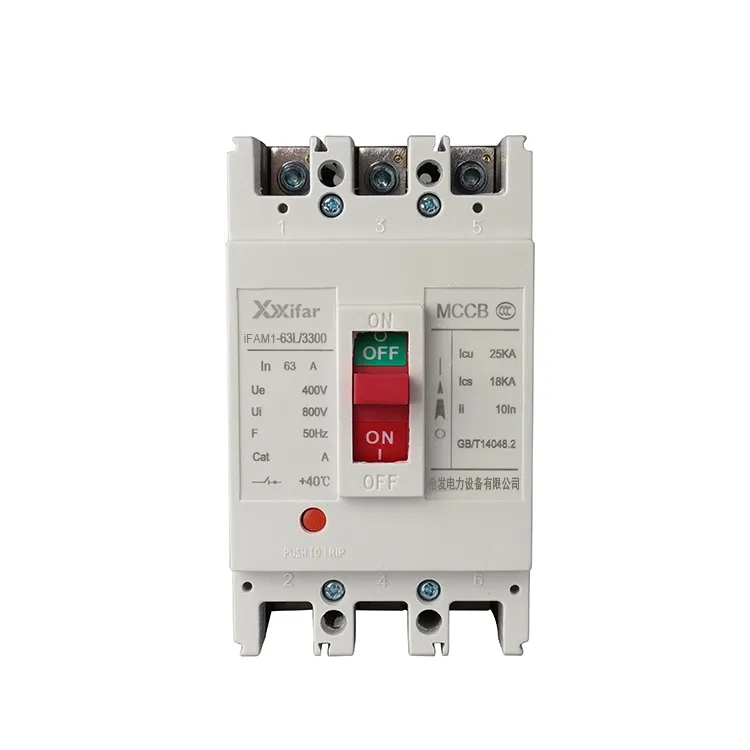

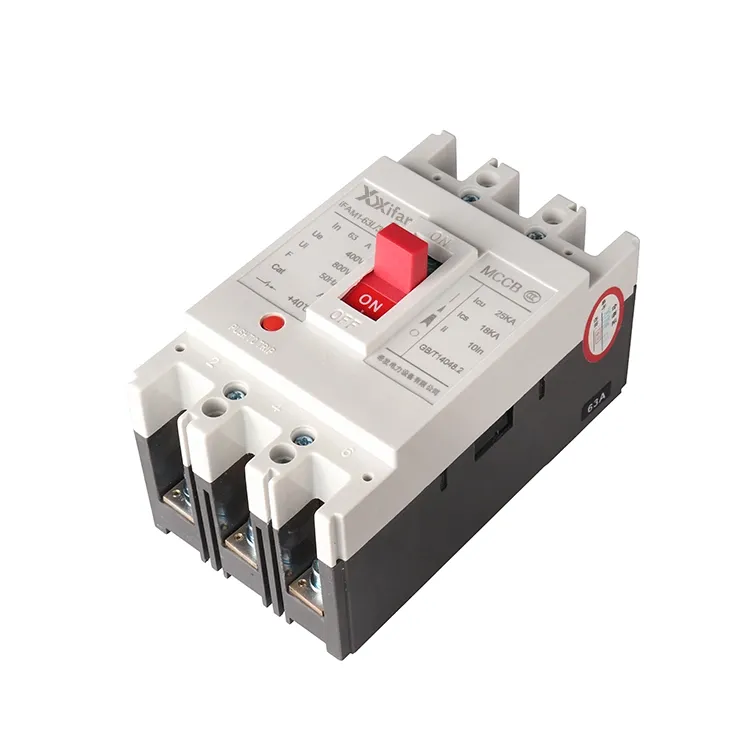

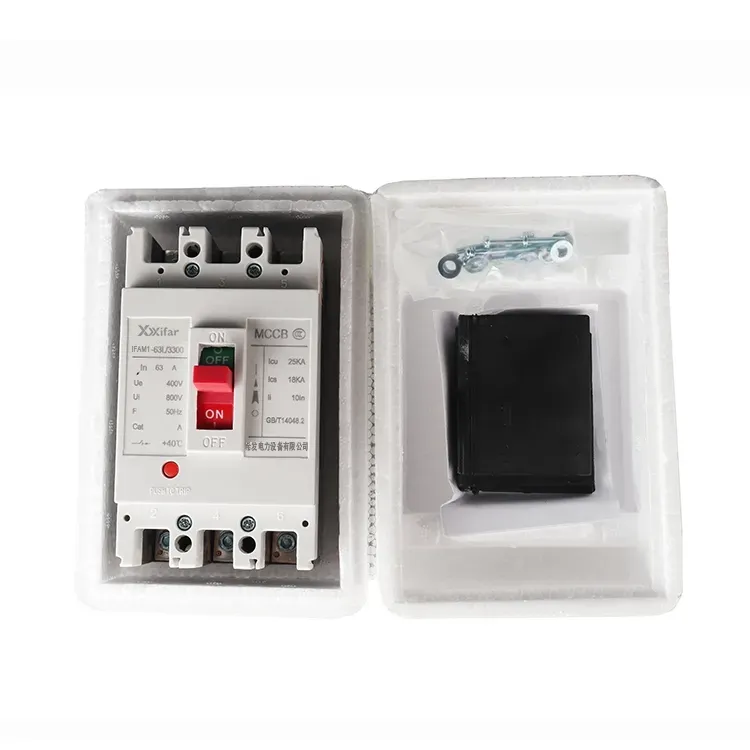

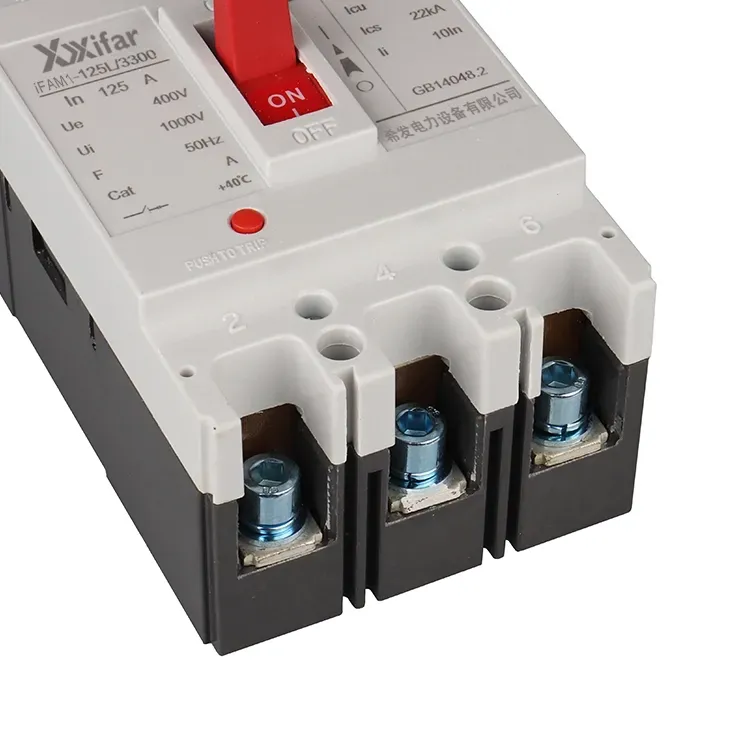

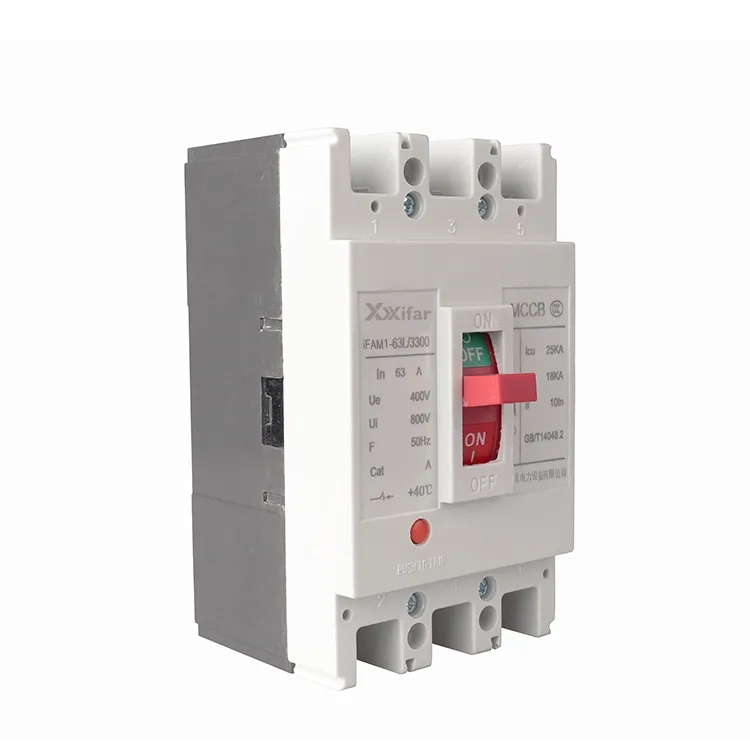

Disyuntor de caja moldeada 63a 3p

Principios de funcionamiento de los disyuntores de caja moldeada 63a 3p

(1) Detección e interrupción de corriente

Dentro del disyuntor de caja moldeada 63a 3p, un elemento sensor monitorea la corriente que fluye a través del circuito. Cuando la corriente aumenta por encima de un nivel preestablecido, genera una fuerza magnética que acciona el mecanismo de disparo. Hace que los contactos se abran rápidamente y rompan el circuito, basándose en el principio de acción electromagnética.

(2) Protección térmica

En condiciones de sobrecarga, el elemento térmico de un disyuntor de caja moldeada 63a 3p se calienta. Una tira bimetálica se dobla a medida que aumenta la temperatura, lo que a su vez libera el mecanismo de disparo y desconecta el circuito principal. Esto evita el sobrecalentamiento y reduce el riesgo de incendio causado por una sobrecorriente prolongada.

(3) Subtensión y disparo en derivación

Cuando el voltaje de suministro cae por debajo de cierto nivel, la armadura del disparador de bajo voltaje se desconecta, lo que activa el mecanismo de disparo y abre el circuito. Además, cuando se energiza el dispositivo de disparo en derivación, su armadura tira hacia adentro y también activa el mismo mecanismo de disparo, desconectando el circuito principal.

Funciones principales de los disyuntores de caja moldeada 63a 3p

(1) Protección contra cortocircuitos

En caso de cortocircuito, la corriente aumenta bruscamente hasta un valor muy alto. El disyuntor de caja moldeada 63a 3p responde casi instantáneamente, lo que abre el circuito para proteger el equipo de estrés eléctrico severo.

(2) Protección contra sobrecarga

Si la corriente de carga excede el valor nominal durante un período de tiempo, el disyuntor de caja moldeada 63a 3p se disparará automáticamente. Ayuda a prevenir el sobrecalentamiento y daños al cableado y al equipo conectado.

(3) Desconexión automática

Siempre que ocurre una falla, el disyuntor de caja moldeada 63a 3p puede cortar el suministro de energía sin intervención manual. Además, la función juega un papel importante en la protección tanto del equipo como del personal dentro del sistema eléctrico.

Disyuntor de caja moldeada 63a 3p Parámetro:

La diferencia entre un disyuntor de caja moldeada 63a 3p y un disyuntor en miniatura

1. Capacidad de corte en cortocircuito:

Existe una clara diferencia en la capacidad de interrupción de fallas. Los disyuntores de caja moldeada 63a 3p suelen ofrecer una capacidad de corte máxima de aproximadamente 36 kA a 120 kA a 400 V, mientras que los disyuntores en miniatura 63a 3p suelen tener una clasificación de 6 kA a 10 kA.

2. Ajustabilidad de las características de protección:

Con un MCCB de 63a 3p, la protección contra sobrecarga y cortocircuito se puede configurar de forma independiente y los valores de disparo se pueden ajustar manualmente. Las unidades de disparo electrónicas pueden incluso proporcionar protección multietapa. Por el contrario, un MCB 63a 3p tiene características de protección fija, que utilizan un mecanismo termomagnético combinado con curvas estándar B, C o D que no se pueden ajustar.

3. Instalación y resistencia mecánica:

Los disyuntores de caja moldeada 63a 3p generalmente se montan con pernos para garantizar una conexión más segura. Los hace adecuados para aplicaciones de mayor corriente y entornos con vibración. Los MCB 63a 3p, por otro lado, están diseñados para una instalación rápida en rieles DIN estándar de 35 mm, lo cual es conveniente pero ofrece menos robustez mecánica.

4. Aplicaciones típicas:

Los MCCB 63a 3p se utilizan ampliamente en sistemas de distribución de energía industrial, protección de motores y circuitos alimentadores en niveles secundarios o terciarios. Sin embargo, los MCB 63A 3P están destinados principalmente a circuitos de distribución final, como iluminación y tomas de corriente en instalaciones residenciales o comerciales.
