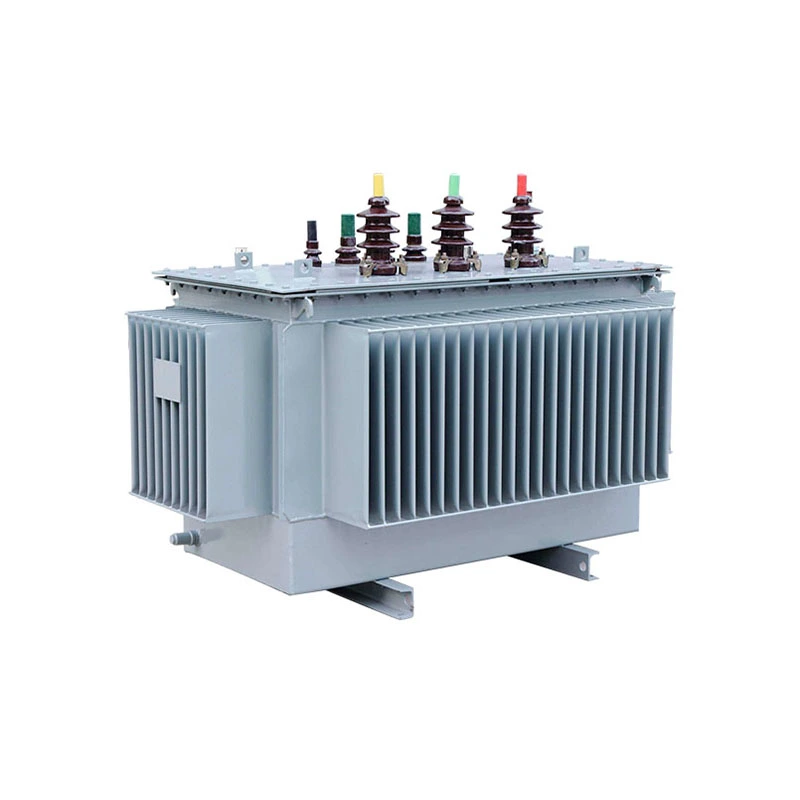

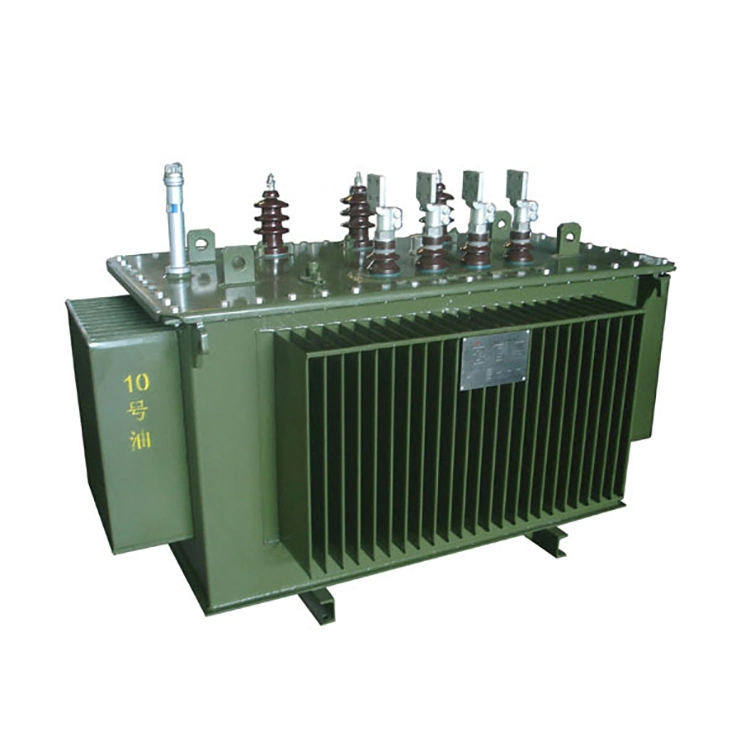

La fase 3 intensifica el transformador de aleación amorfa de cobre 100kva

El transformador trifásico de aleación amorfa de cobre de 100 kva se puede dividir en dos tipos: tipo sumergido en aceite y tipo seco. El transformador sumergido en aceite adopta el método de enfriamiento ONAN. Mientras que el transformador de distribución de tipo seco utiliza refrigeración por aire natural o refrigeración por aire forzado para disipar el calor generado durante la operación. Una ventilación adecuada y un flujo de aire suave son cruciales para que los transformadores de distribución de tipo seco eviten el sobrecalentamiento y mantengan una alta eficiencia operativa de los transformadores.

El núcleo del transformador de aleación amorfa está hecho de tiras de aleación amorfa a base de hierro. El espesor de las tiras de acero es de sólo 0,02 a 0,03 mm. Se produce mediante el rápido proceso de enfriamiento del acero fundido. Los átomos internos están dispuestos en un patrón amorfo irregular sin la estructura de grano del acero al silicio. Esto reduce significativamente la pérdida por histéresis y la pérdida por corrientes parásitas de la fuente fundamental del material.

Gracias al diseño de ahorro de energía del transformador de aleación amorfa, la eficiencia de todo el sistema supera con creces la de los transformadores de distribución de acero al silicio ordinarios. Incluso si el equipo funciona continuamente sin interrupción durante todo el año, puede reducir significativamente los costos de electricidad de operación y mantenimiento al minimizar la pérdida de hierro. Es el equipo preferido para centrales eléctricas distribuidas de nueva energía en sitios de ingeniería en el extranjero.

Parámetro técnico:

P: Cuando se utiliza un transformador trifásico de aleación amorfa de cobre de 100 kva, ¿cuáles son las diferencias significativas en sus características de corriente de irrupción magnetizante en comparación con los transformadores tradicionales de lámina de acero al silicio?

R: En comparación con los transformadores tradicionales de lámina de acero al silicio, las características de la corriente de entrada magnetizante del transformador de aleación amorfa muestran diferencias significativas: debido a la menor densidad de flujo magnético de saturación de la aleación amorfa, aproximadamente 1,55 T, menor que la de la lámina de acero al silicio de 1,75 T, y un magnetismo residual mayor, aproximadamente 0,7 a 0,8, el pico de su corriente de entrada de excitación puede alcanzar entre 10 y 15 veces la corriente nominal (mientras que para los transformadores tradicionales de acero al silicio). hoja es 5-8 veces). Mientras tanto, la constante de tiempo de caída de la corriente de entrada es más larga y el contenido de armónicos, especialmente el segundo armónico, también aumenta significativamente. Estas características hacen que el transformador trifásico de aleación amorfa de cobre de 100 kva sea más propenso a una saturación profunda al cerrar el interruptor, generando corrientes de impacto más altas y persistentes. Esto no sólo aumenta el riesgo de disparo incorrecto de los disyuntores aguas arriba y de la explosión de fusibles, sino que también puede causar daños por tensión mecánica al núcleo de aleación amorfa sensible al impacto.

Por lo tanto, se requieren estrategias especiales de diseño y operación, como el cierre de selección de fase, el ajuste de la configuración de protección y la selección de CT con capacidades antisaturación más fuertes.

Transformador de aleación amorfa en procesamiento

Equipo

Laboratorio de detección

Transformador en envío
