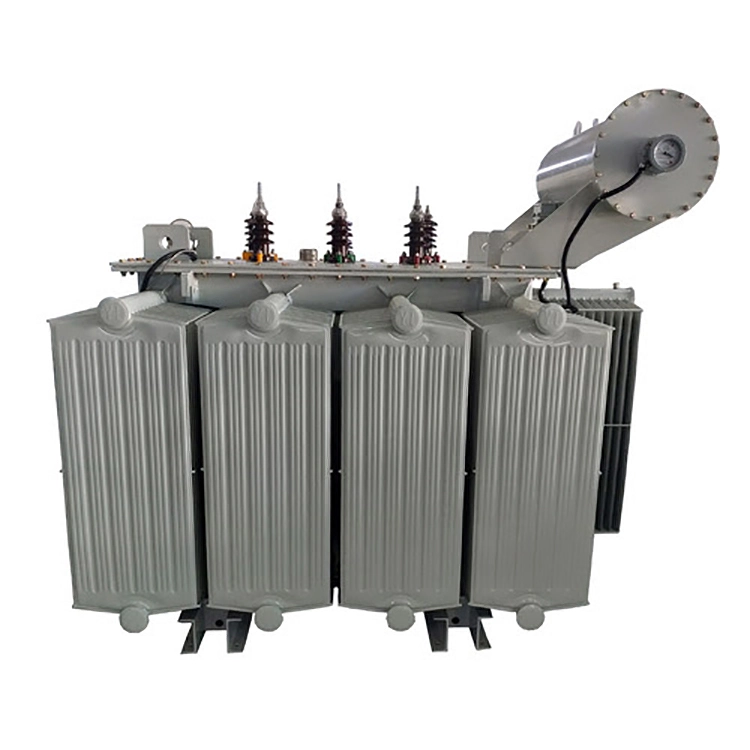

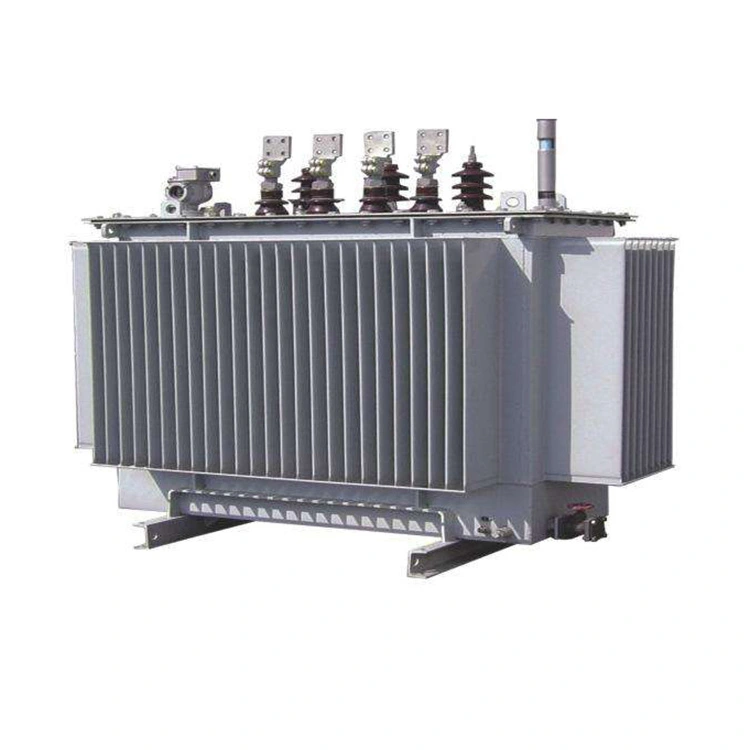

Transformador de núcleo de aleación amorfa inmerso en aceite de 33kv 2,5 Mva

El núcleo del transformador de núcleo de aleación amorfa sumergido en aceite de 33 kv y 2,5 mva está fabricado mediante un bobinado de circuito cerrado de tiras de aleación amorfa a base de hierro. La estructura integrada sin espacios de aire laminados reduce significativamente la histéresis y las pérdidas por corrientes parásitas. En comparación con los núcleos tradicionales de acero al silicio, la pérdida sin carga se reduce considerablemente. La columna central y el yugo están unidos mediante adhesivo de vidrio epoxi, lo que fortalece la rigidez general y suprime eficazmente la vibración y el ruido de funcionamiento.

Los devanados del transformador con núcleo de aleación amorfa sumergido en aceite de 33 kv y 2,5 mva utilizan conductores de cobre de alta pureza y se combinan con un proceso de revestimiento aislante multicapa adecuado para condiciones de alto voltaje. Combinado con la espiral mejorada y la estructura de devanado entrelazado continuo, distribuye uniformemente el campo eléctrico del devanado, lo que mejora la tolerancia del aislamiento y la resistencia a la deformación. El lado de alto voltaje del transformador con núcleo de aleación amorfa sumergido en aceite de 33kv y 2,5 mva está equipado con engranajes de regulación de voltaje sin excitación de ±2×2,5%, que pueden adaptarse con precisión a los requisitos de regulación de las fluctuaciones de voltaje de la red.

El cuerpo de la caja está formado por soldadura integral de placas de acero corrugado. Confiando en la estructura adaptable de intercambio de calor de la carcasa corrugada, puede lograr un enfriamiento eficiente por circulación natural del aceite aislante sin la necesidad de un dispositivo externo de disipación de calor, adecuado para un funcionamiento continuo a largo plazo. El transformador con núcleo de aleación amorfa sumergido en aceite de 33 kv y 2,5 mva está lleno de aceite aislante mineral respetuoso con el medio ambiente de acuerdo con las normas IEC 296, que combina una excelente conductividad térmica y rendimiento de aislamiento, aislando eficazmente los componentes internos activos y evitando riesgos de rotura del aislamiento.

Parámetro técnico:

Características clave:

1. Ultraahorro de energía: al utilizar núcleos de aleación amorfa, la pérdida sin carga se reduce aproximadamente entre un 70% y un 80% en comparación con los transformadores tradicionales de lámina de acero al silicio tipo S9/S11. El transformador con núcleo de aleación amorfa sumergido en aceite de 33 kv y 2,5 mva es particularmente adecuado para operaciones a largo plazo en redes eléctricas rurales e industrias donde la carga no siempre está a plena capacidad.

2. Totalmente sellado y sin mantenimiento: el tanque de aceite adopta una estructura completamente sellada para evitar que el aceite entre en contacto con el aire, evitando que el aceite aislante se humedezca y envejezca. El transformador con núcleo de aleación amorfa sumergido en aceite de 33 kv y 2,5 mva puede alcanzar una vida útil sin mantenimiento de 50 años y es adecuado para entornos exteriores hostiles.

3. Alta confiabilidad: el devanado de bajo voltaje está enrollado con una lámina de cobre, mientras que el devanado de alto voltaje está enrollado con alambre de cobre. Con una fuerte resistencia a cortocircuitos y a los rayos, la estructura es compacta,

Transformador de aleación amorfa en procesamiento

Equipo

Laboratorio de detección

Transformador en envío
