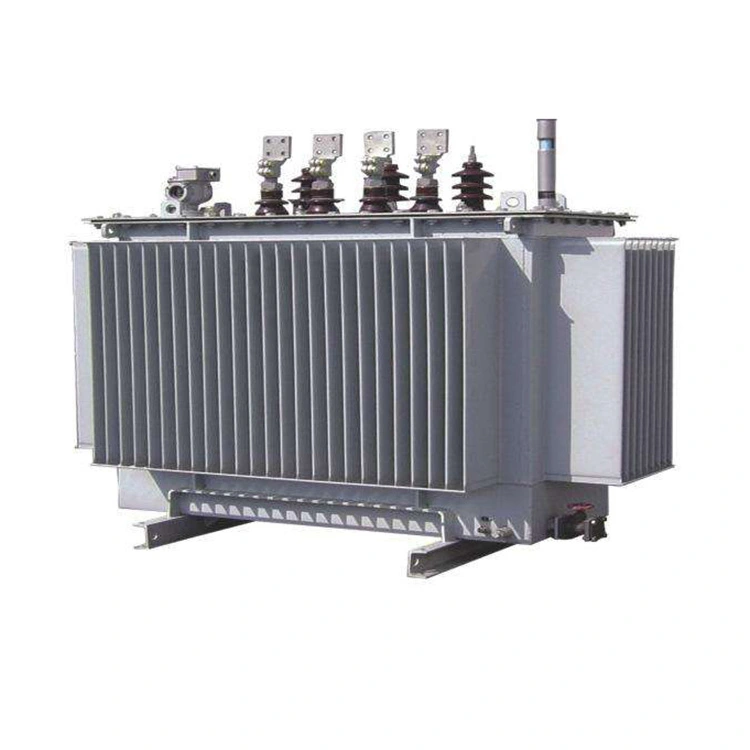

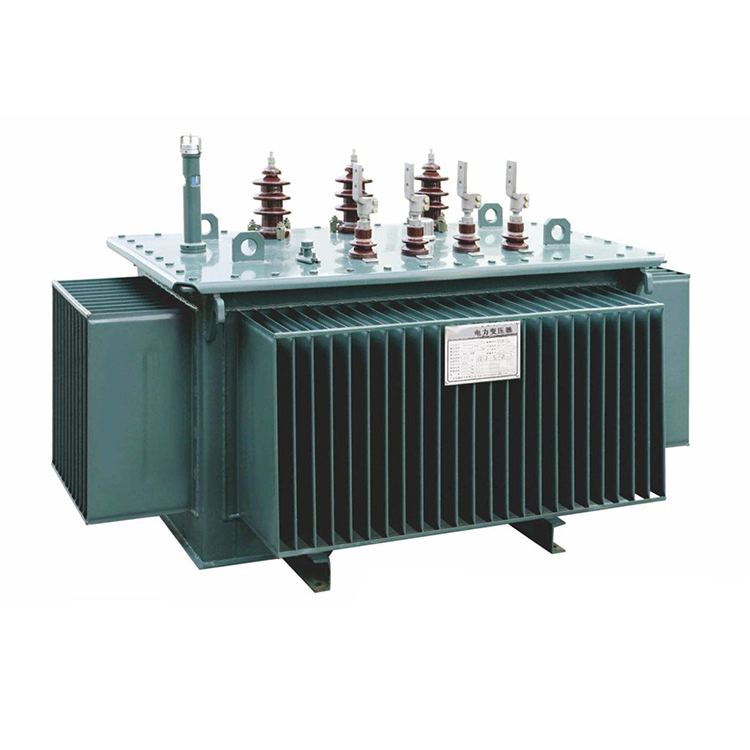

El transformador sumergido en aceite de aleación amorfa de 800 kva está hecho de un nuevo tipo de material que ahorra energía. Su material central está hecho de una aleación amorfa, que presenta una alta permeabilidad magnética y una pérdida de histéresis extremadamente baja, lo que puede mejorar significativamente la eficiencia energética sin carga y cumple con los estándares GB/T 20052 o IEC 60076. Y su método de enfriamiento está sumergido en aceite.
La estructura sellada del transformador sumergido en aceite de aleación amorfa de 800 kva es resistente a la humedad y a la corrosión, adecuado para subestaciones exteriores o interiores, con una altitud de ≤1000 m y un aumento de temperatura ambiental de ≤55 K.
La mayor ventaja de este transformador sumergido en aceite de aleación amorfa de 800 kva reside en una pérdida sin carga extremadamente baja. Este transformador tiene aproximadamente 300 a 450 W (en comparación con la lámina de acero al silicio, que tiene entre 1000 y 1500 W), que es entre un 60 y un 75 % menos que los transformadores tradicionales de lámina de acero al silicio. Al mismo tiempo, tiene poco ruido (≤55 a 60 dB), gran capacidad de sobrecarga, larga vida útil y, por lo general, puede usarse durante 25 a 30 años. Sin embargo, el coste es mayor (entre un 20% y un 40% más caro que los transformadores de la misma especificación con láminas de acero al silicio).
Por lo tanto, el transformador sumergido en aceite de aleación amorfa de 800 kva es adecuado para escenarios industriales, comerciales o de distribución de energía con altos requisitos de eficiencia energética.
|
Nombre del producto |
Transformador sumergido en aceite de aleación amorfa de 800kva |
|
Potencia nominal |
800kva |
|
Alto voltaje |
6 6,3 10 10,5 11 kv |
|
H.V. Rango de toque |
±2×2,5% |
|
Bajo voltaje |
0,4 kilovoltios |
|
Símbolo de conexión |
Dyn11/YNyn0 |
|
Impedancia de cortocircuito |
4,5 % |
|
Pérdidas de excitación |
380 kilovatios |
|
Pérdidas de bobinado |
7500 kilovatios |
|
Sin corriente de carga |
0,3 % |
P: ¿Por qué la pérdida sin carga del transformador sumergido en aceite de aleación amorfa de 800 kva es significativamente menor que la del transformador con la misma capacidad fabricado con láminas de acero al silicio?
R: En primer lugar, el espesor de la tira de aleación amorfa es de sólo 20 a 30 µm, que es aproximadamente una décima parte del espesor de las láminas de acero al silicio convencionales (230 a 350 µm). De acuerdo con la relación de que la pérdida por corrientes parásitas es proporcional al cuadrado del espesor, la pérdida por corrientes parásitas en el núcleo de 800 kVA se reduce significativamente. Al mismo tiempo, la resistividad de la aleación amorfa es aproximadamente 2,5 veces mayor que la de las láminas de acero al silicio, lo que debilita aún más la pérdida de corriente circulante inducida entre las capas cuando cambia el flujo magnético.
En segundo lugar, el bucle de histéresis es estrecho y la coercitividad es baja. La aleación amorfa tiene una estructura amorfa sin defectos en los límites de grano y la resistencia al cambio del dominio magnético es pequeña. La coercitividad es sólo de 1/3 a 1/5 de la de las láminas de acero al silicio. Esto reduce significativamente la energía requerida para cada ciclo de magnetización y disminuye en gran medida la pérdida por histéresis.
En tercer lugar, el diseño de densidad de flujo magnético de trabajo es relativamente bajo. Para un transformador sumergido en aceite de aleación amorfa de 800 kva, la densidad de flujo magnético nominal generalmente se establece entre 1,35 y 1,45 T, que es inferior a los 1,65 y 1,75 T de las láminas de acero al silicio. Dado que la pérdida de hierro es proporcional al cuadrado o a una potencia mayor de la densidad de flujo magnético, reducir adecuadamente la densidad de flujo magnético puede conducir a una disminución significativa en la pérdida de masa unitaria.
Según los mecanismos anteriores, la pérdida sin carga de un transformador sumergido en aceite de aleación amorfa de 800 kva generalmente es solo del 30% al 40% de la de un transformador de la misma capacidad con láminas de acero al silicio de grado S13 o S14. Es particularmente adecuado para escenarios de distribución de energía donde el equipo suele estar en condiciones de carga ligera o de espera.
