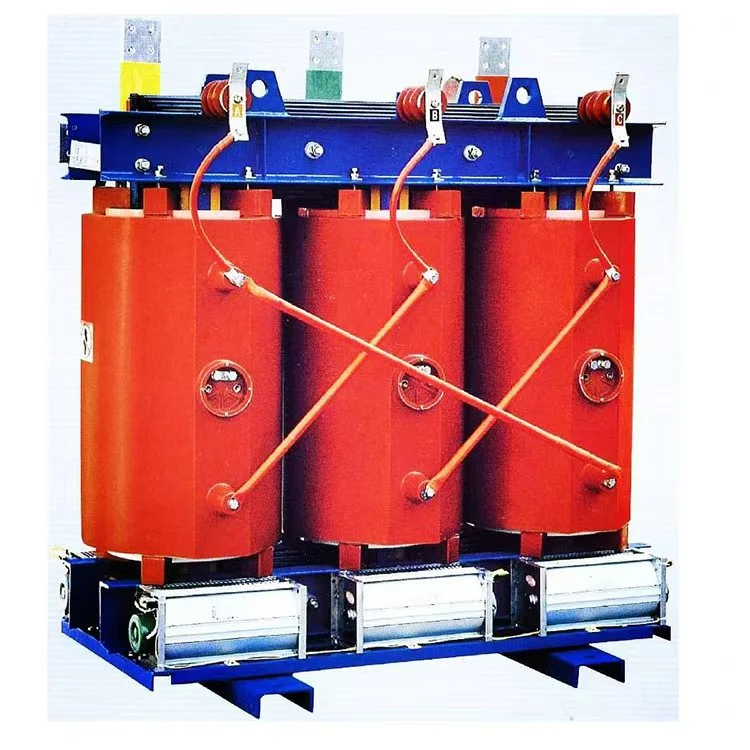

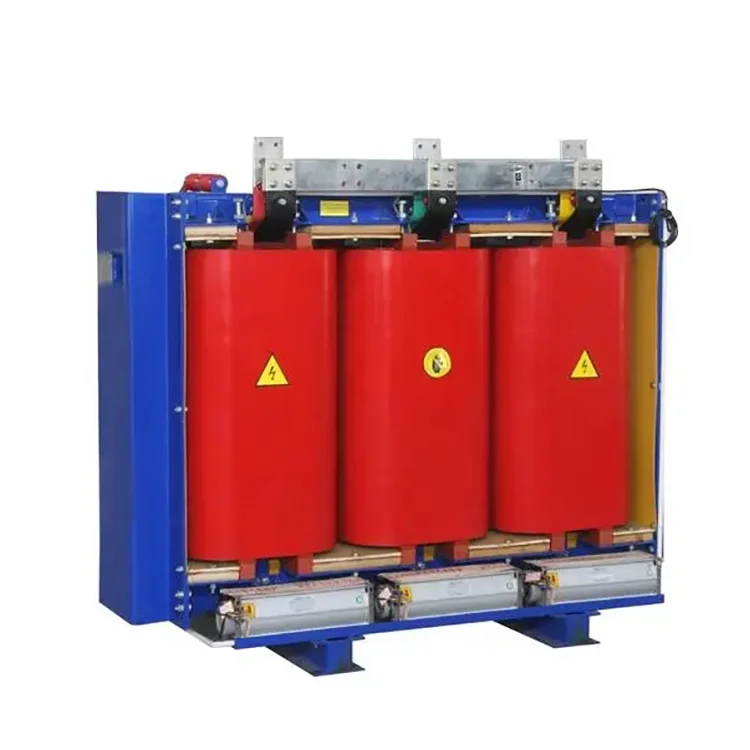

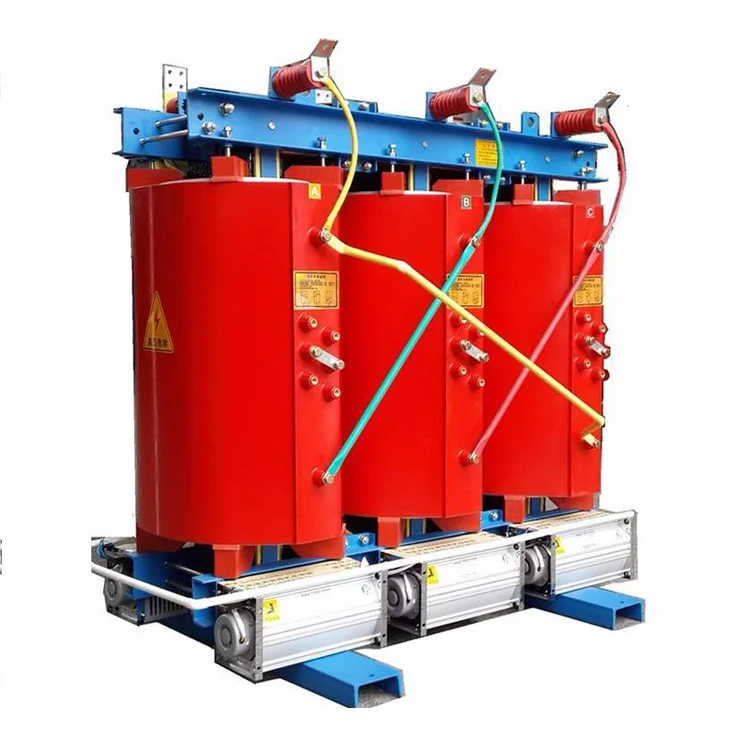

El transformador de tipo seco de 2500 kVA de 11 a 0,4 kV consta principalmente de los siguientes componentes: núcleo del transformador, devanados del transformador, aislamiento del transformador, conductores del transformador, dispositivo de enfriamiento del transformador y dispositivo de medición de temperatura.
Las bobinas del transformador de tipo seco de 2500 kVA de 11 a 0,4 kV se enrollan en máquinas bobinadoras de alta precisión. El devanado de bajo voltaje adopta una construcción de devanado de lámina. Para transformadores de mayor capacidad se reservan los conductos de ventilación. Después del bobinado se lleva a cabo un secado al vacío. El proceso de fundición y solidificación se realiza estrictamente de acuerdo con los estándares del proceso, asegurando que no haya burbujas ni huecos dentro de las bobinas, lo que permite que el transformador logre un funcionamiento óptimo.
El núcleo de esta serie de transformadores de tipo seco de 2500 kVA de 11 a 0,4 kV está hecho de láminas de acero al silicio laminadas en frío de grano orientado de alta calidad y alta permeabilidad. Se adoptan líneas avanzadas de corte de láminas de acero al silicio y una técnica de apilamiento de núcleos escalonados totalmente en inglete de 45°. Las extremidades del núcleo están unidas con cinta de fibra de vidrio unidireccional Clase F y para la fijación se utiliza una nueva estructura de placas de tracción sin perforaciones en el yugo del núcleo. La superficie del núcleo está recubierta con resina epoxi, lo que reduce la influencia del flujo de fuga, optimiza eficazmente la distribución del circuito magnético y reduce el ruido del núcleo, las pérdidas sin carga y la corriente sin carga. Esto mejora significativamente la calidad de apariencia del transformador de distribución.
El devanado de alto voltaje del transformador tipo seco de 2500 kVA de 11 a 0,4 kV adopta una estructura de capas segmentadas, que reduce en gran medida el voltaje entre las capas del devanado. Está formado por resina epoxi fundida al vacío con carga, reduciendo el nivel de descarga parcial interna del devanado y mejorando el rendimiento eléctrico de la bobina. El aislamiento entre las capas de bobinado utiliza tela preimpregnada de resina epoxi DMD, lo que aumenta la resistencia al voltaje soportado. La superficie del devanado está rellena con tela de malla de fibra de vidrio, lo que mejora la resistencia al impacto de la bobina y mejora la capacidad de resistencia a cortocircuitos del transformador de distribución. La bobina nunca se seca ni se agrieta.
El devanado de bajo voltaje adopta una construcción de lámina. Se utilizan conductos de refrigeración radiales en el serpentín para mejorar la capacidad de disipación de calor. El aislamiento entre las capas del devanado de bajo voltaje del transformador tipo seco de 2500 kVA de 11 a 0,4 kV utiliza tela preimpregnada de resina epoxi DMD. Los extremos se sellan y se encapsulan con resina epoxi, lo que da como resultado una formación curada integral.
|
Nombre |
Transformador tipo seco 2500 kVA 11 a 0,4 kV |
|
Capacidad nominal |
2500kva |
|
voltaje primario |
11KV |
|
voltaje secundario |
0,4/0,415 kV |
|
Material aislante |
resina fundida |
|
Grupo de vectores |
Dyn11 Yyn0 |
|
Pérdida sin carga (P0) |
Basado en el requisito del cliente |
|
Pérdida de carga (Pk) a 120 °C |
Basado en el requisito del cliente |
|
Voltaje de impedancia (Reino Unido) |
6% |
|
Clase de aislamiento |
CLASE F o H |
|
Método de enfriamiento |
ONAF ONAF |
Caja de protección IP21
Núcleo del transformador
Devanado del transformador
