El principio de funcionamiento de un transformador de potencia tipo seco SCB9 1600 kVA 10kV se basa en la ley de la inducción electromagnética. Cuando una corriente alterna fluye a través del devanado primario del transformador, genera un campo magnético cambiante en el núcleo de hierro. Según la ley de inducción electromagnética de Faraday, este campo magnético cambiante induce una fuerza electromotriz (EMF) en el devanado secundario, provocando así una conversión de voltaje. Específicamente:
La corriente del devanado primario genera un campo magnético: a medida que la corriente fluye a través del devanado primario, produce un campo magnético alterno, que crea un flujo magnético dentro del núcleo de hierro.
El flujo magnético induce voltaje en el devanado secundario: este flujo magnético se transfiere al devanado secundario a través del núcleo de hierro, generando una fuerza electromotriz en el devanado secundario, que a su vez produce un voltaje de salida.
Conversión de voltaje: Al ajustar la relación de vueltas entre los devanados primario y secundario, se pueden lograr diferentes conversiones de voltaje. En un transformador de potencia de tipo seco SCB9 de 1600 kVA y 10 kV, la relación de espiras es fija. El diseñador determinará una relación de espiras adecuada en función de la capacidad y el voltaje primario.
Principio de disipación de calor: dado que el transformador de potencia de tipo seco SCB9 de 1600 kVA y 10 kV no utiliza aceite como medio de enfriamiento, dependen de la circulación de aire para disipar el calor de los devanados y el núcleo de hierro. Por esta razón, los transformadores de potencia de tipo seco SCB9 de 1600 kVA y 10 kV generalmente están diseñados con aberturas de ventilación y aletas de enfriamiento, lo que permite la disipación del calor a través de la convección natural del aire.
|
Nombre |

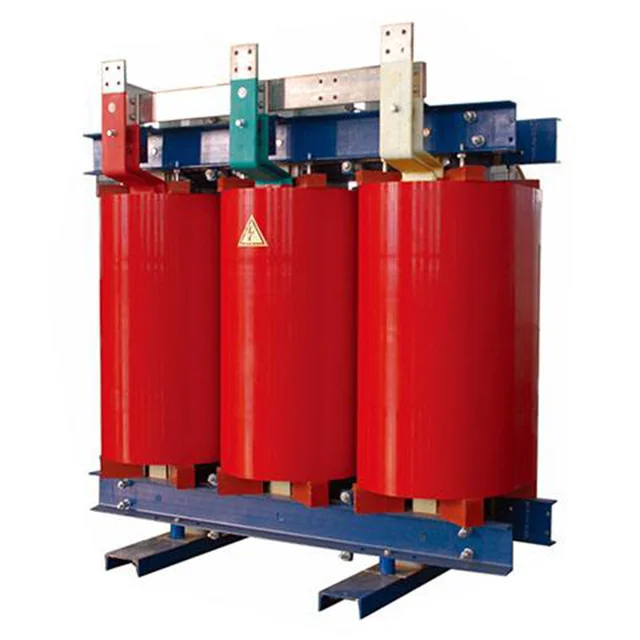

Transformador de potencia tipo seco SCB9 1600 kVA 10kV |
|
Capacidad nominal |
1600kva |
|
voltaje primario |
10KV |
|
voltaje secundario |
0,4/0,415 kV |
|
Material aislante |
resina fundida |
|
Grupo de vectores |
Dyn11 Yyn0 |
|
Pérdida sin carga (P0) |
1200±15% |
|
Pérdida de carga (Pk) a 120 °C |
6200±15% |
|
Voltaje de impedancia (Reino Unido) |
4% |
|
Clase de aislamiento |
CLASE F o H |
|
Método de enfriamiento |
ONAF ONAF |
|
Descarga parcial |
Menos de 10 piezas |
|
recinto |
Con (IP20, acero laminado en frío o acero inoxidable)/sin |
En los 20 años de experiencia en la fabricación de transformadores en Wenzhou Xifa Electrical Equipment Co., Ltd., no hemos tenido ni un solo caso posventa causado por problemas de calidad. Siempre que el transformador funcione en condiciones de carga normales, su vida útil es de 25 a 30 años.
Bajo la condición de que no haya sobrecarga a largo plazo, nuestro transformador de potencia de tipo seco SCB9 de 1600 kVA y 10 kV tiene un período de garantía de 2 años. Si ocurre alguna situación anormal con el transformador, nuestros ingenieros también están disponibles las 24 horas, los 7 días de la semana para brindar servicios de orientación en línea.
Caja de protección IP21
Núcleo del transformador
Devanado del transformador
