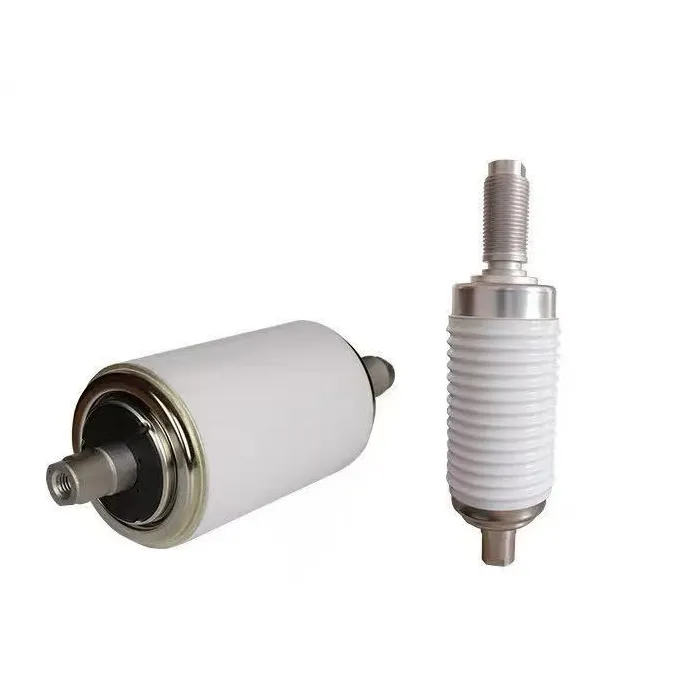

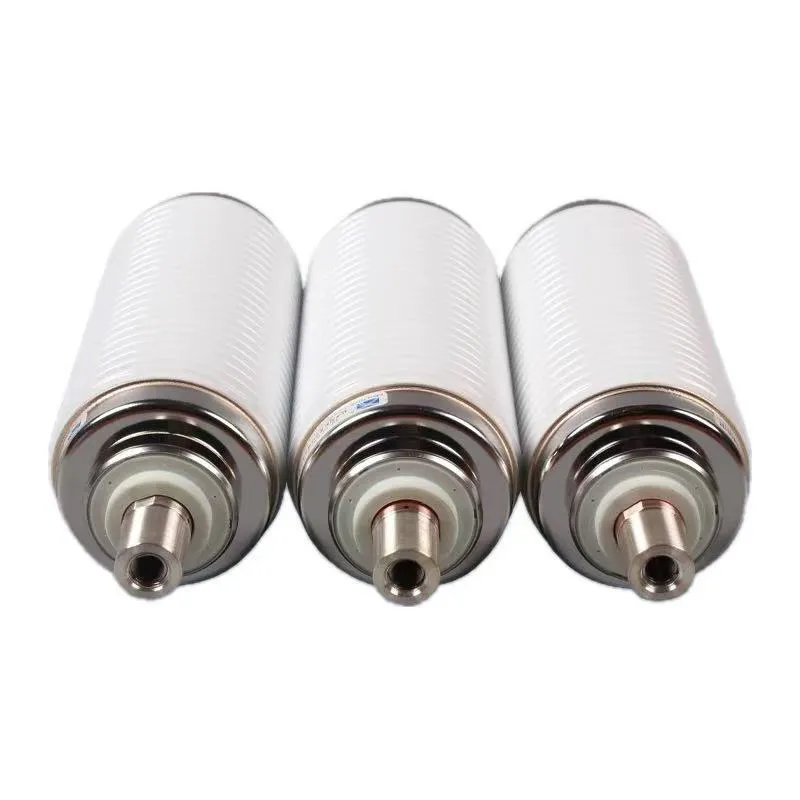

El interruptor de botella de vacío 11kv 25ka vcb es el componente principal de extinción de arco de los disyuntores de vacío de voltaje medio, ampliamente utilizados en sistemas de distribución de energía de 11kV. Adopta una carcasa cerámica completamente sellada, con contactos de aleación CuCr50 y un medio de extinción de arco de alto vacío (≤5×10⁻⁴ Pa), con estructura compacta, peso ligero y excelente rendimiento de aislamiento. La corriente nominal de corte en cortocircuito es de 25 kA, la corriente nominal varía de 630 A a 2000 A y la vida mecánica es de más de 10 000 operaciones, cumpliendo con los estándares IEC 62271-100, adecuado para aparamenta de interior en escenarios industriales y de distribución de energía.
El principio de funcionamiento del interruptor de botella al vacío 11kv 25ka vcb se basa en la extinción del arco al vacío: al cerrar, el contacto móvil es impulsado por el mecanismo operativo para hacer contacto con el contacto estático, formando una ruta de corriente. Al abrirse, los contactos se separan para generar un arco, que se enfría y extingue rápidamente debido a la baja densidad de partículas en el vacío, con recuperación instantánea de la rigidez dieléctrica. Durante el funcionamiento, el sistema de protección absorbe la energía del arco para evitar la deposición de vapor metálico, mientras que los fuelles de acero inoxidable garantizan la estanqueidad durante el movimiento del contacto, asegurando un funcionamiento estable y confiable del sistema de energía.
| Parámetro técnico | Especificación |
| Tensión nominal (Un) | 11kV |
| Corriente nominal de ruptura de cortocircuito (I₅n) | 25KA(4s) |
| Corriente nominal (en) | 630A/1250A/1600A/2000A |
| Corriente nominal de cierre de cortocircuito (Imak) | 63KA (pico) |
| Presión de vacío interna | ≤5×10-4 Pa |
| Material de contacto | Aleación de CuCr (CuCr50) |
| Vida mecánica | ≥10.000 operaciones |
| Nivel de aislamiento | CA 48kV/1min; Impulso de rayo 85KV |
| Brecha de contacto | 9±1 milímetro |
Fuerte capacidad de ruptura: interrumpe de manera confiable la corriente de cortocircuito de 25 kA, cumpliendo con los estándares IEC 62271-100.
Rápido y estable: Arco extinguido en milisegundos; sin reencendido; La velocidad de recuperación dieléctrica es incomparable.
Larga vida útil y bajo mantenimiento: los contactos de CuCr tienen poco desgaste; vida mecánica ≥10.000 operaciones; casi sin mantenimiento.
Seguro y ecológico: sin petróleo/gas; sin riesgo de explosión/incendio; arco no expuesto; Bajo ruido y cero contaminación.
Compacto y confiable: Tamaño pequeño, peso ligero, alta adaptabilidad a aparamenta interior; Rendimiento estable en condiciones duras.
P: ¿Cómo instalar y mantener el interruptor de botella de vacío 11kv 25ka vcb?
R: En primer lugar, instale verticalmente en VCB y garantice la concentricidad con el mecanismo operativo.
En segundo lugar, evite golpes mecánicos y manténgalo limpio/seco durante la instalación.
Por último, no se requiere mantenimiento interno; reemplácelo cuando el desgaste de los contactos exceda el límite (≤3 mm).
Compruebe periódicamente el aislamiento y la estanqueidad; Siga los ciclos de prueba del fabricante.
P: ¿Es compatible con sistemas de energía de 12kV?
R: Sí, es totalmente compatible. El voltaje nominal es de 11 kV, que está diseñado para coincidir con el sistema de distribución de energía de 12 kV, satisfaciendo las necesidades de aplicación reales de la mayoría de los escenarios de voltaje medio.
P: ¿Qué material de contacto se utiliza y cuáles son sus ventajas?
R: Adopta contactos de aleación CuCr50, que tienen las ventajas de un bajo desgaste, una fuerte resistencia al arco y una larga vida útil, lo que garantiza un rendimiento de rotura estable incluso en corrientes de cortocircuito de 25 kA.
