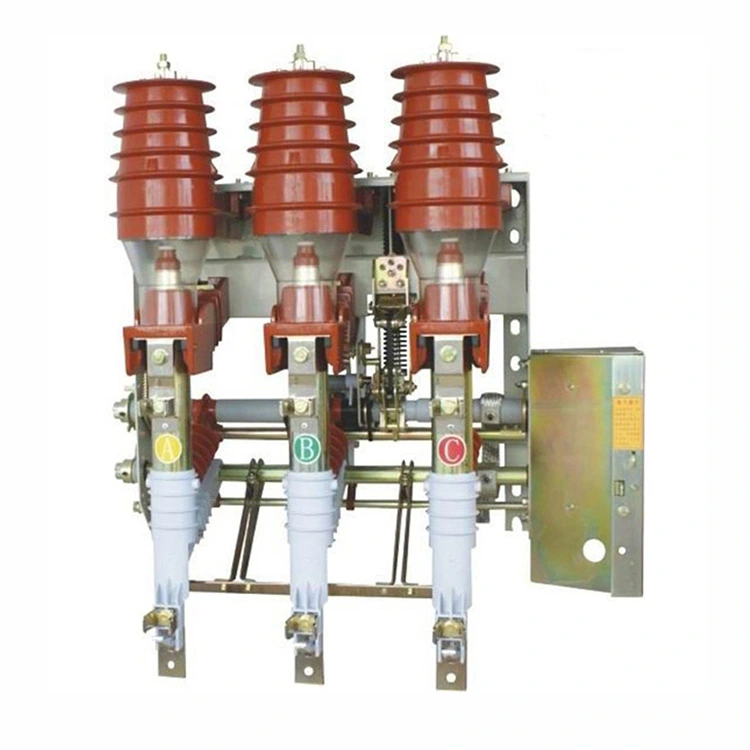

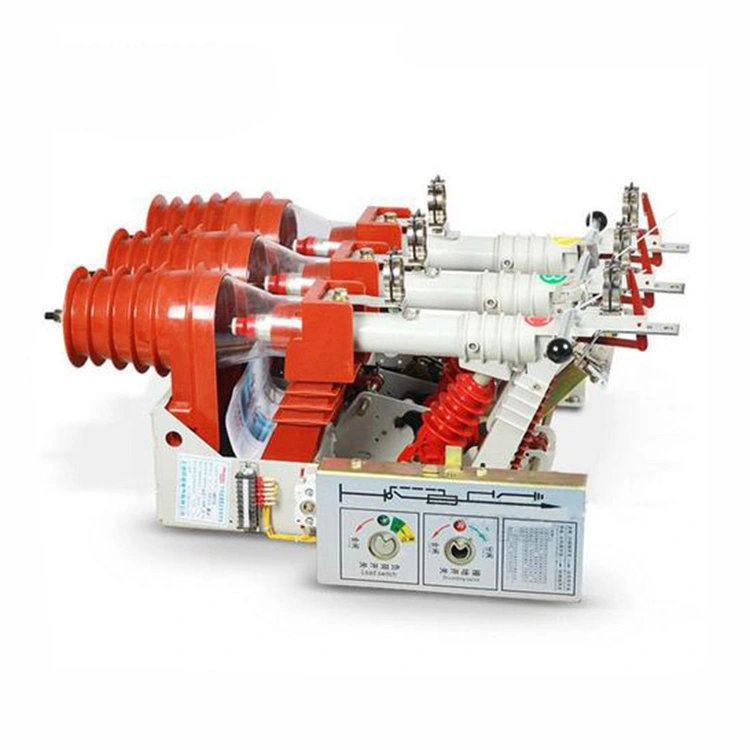

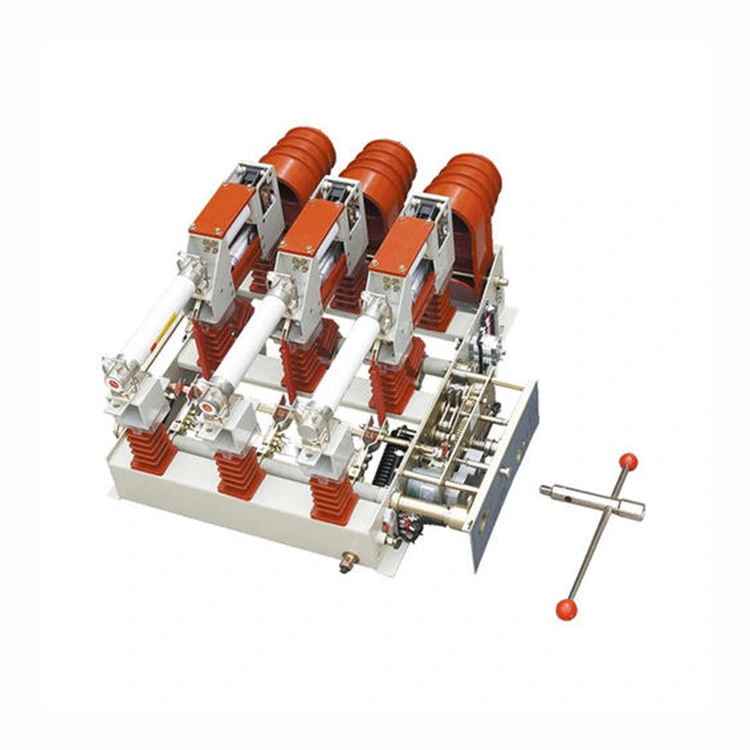

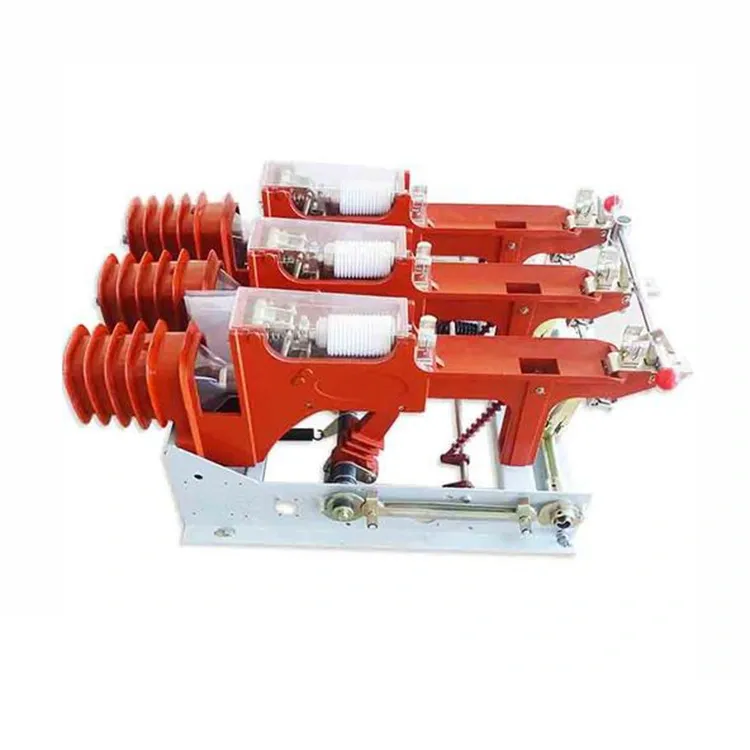

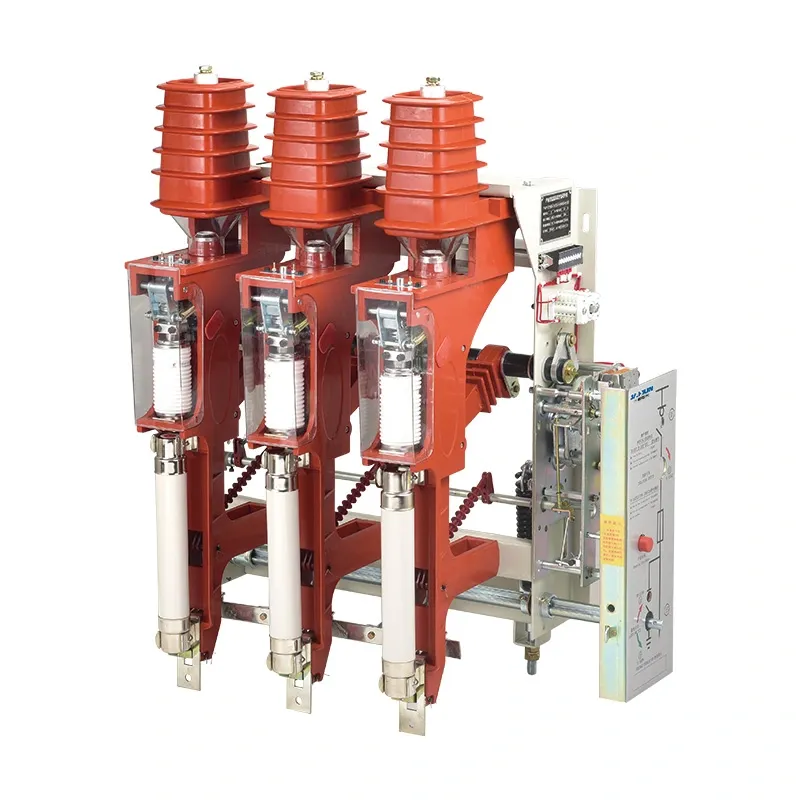

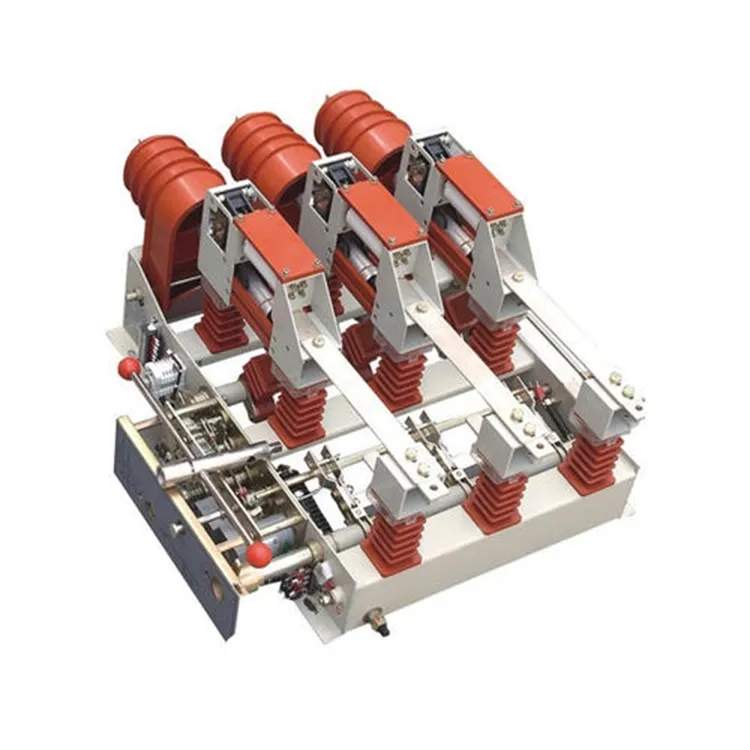

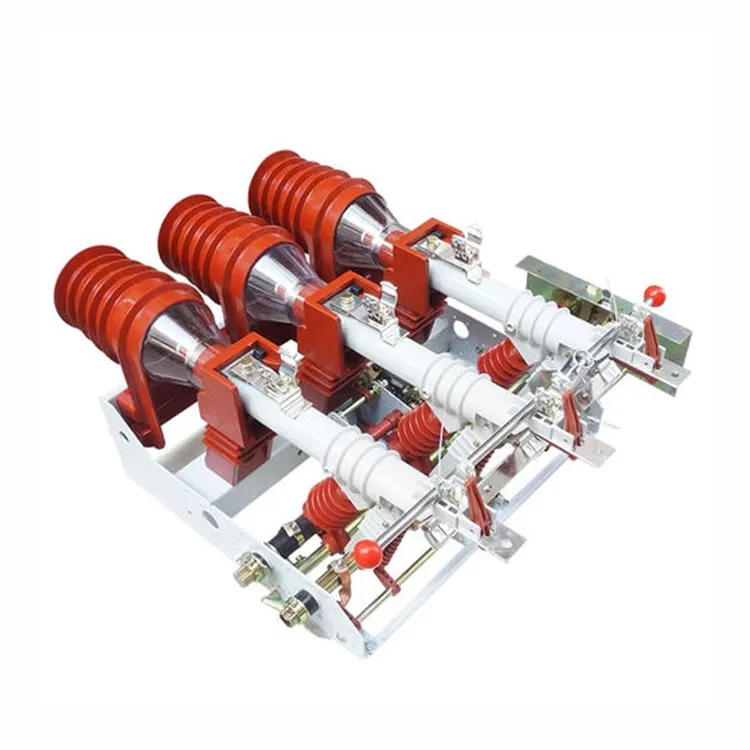

Un interruptor seccionador de carga montado en poste cerrado es un tipo de dispositivo de conmutación automática de CA de voltaje medio. Su elemento de conmutación principal es un interruptor seccionador de carga con aislamiento de gas SF6, generalmente instalado en el punto de demarcación en el lado del usuario del sistema de energía. Se utiliza para aislar fallas en el lado del usuario y proteger la red aguas arriba.
El interruptor seccionador de carga montado en poste cerrado está diseñado como un dispositivo eléctrico montado en poste para exteriores. Está compuesto por el cuerpo del interruptor de carga y un controlador, interconectados mediante cables de control sellados con conectores de aviación. Su sistema de extinción de arco combina un interruptor de vacío con aislamiento SF6, mientras tanto, el interruptor opera en serie con un interruptor de aislamiento vinculado mecánicamente para lograr una configuración de doble ruptura.
Las funciones principales del dispositivo incluyen la eliminación automática de fallas a tierra monofásicas en el lado del usuario y el aislamiento automático de fallas de cortocircuito de fase. Al detectar una falla, se dispara directamente o bloquea la acción de apertura para evitar la propagación de la falla a la red ascendente. El interruptor seccionador de carga montado en poste cerrado es aplicable a redes de distribución de 12 kV, 50 Hz en puntos de entrada de usuarios, tanto para instalaciones interiores como exteriores. Estructuralmente se diferencia de un disyuntor de límite de usuario.
|
Máx. Voltaje de trabajo |
kV |
11.5 |
|
Frecuencia nominal |
Hz |
50 o 60 |
|
Corriente nominal |
A |
400 |
|
Corriente máxima soportada |
ka |
16 |
|
4s soportan el valor efectivo actual |
A |
6.3 |
|
Corriente de ruptura nominal |
ka |
6.3 |
|
Corriente nominal de cortocircuito |
ka |
16 |
|
Vida mecánica |
veces |
3000 |
P: ¿Cuáles son las principales ventajas del diseño cerrado?
R: El gabinete proporciona aislamiento y protección confiables contra el polvo, la humedad y los ambientes corrosivos. Reduce los requisitos de mantenimiento, extiende la vida útil y mejora la seguridad operativa en comparación con los interruptores de tipo abierto.
P: ¿Qué tipo de métodos de aislamiento y extinción de arco se utilizan en un interruptor seccionador de carga montado en poste cerrado?
R: El interruptor seccionador de carga montado en poste cerrado utiliza gas SF₆ o ambiente de vacío como medio de aislamiento y método de extinción de arco. Por supuesto, el arco normalmente se interrumpe mediante un interruptor de vacío o mediante cámaras de SF₆ tipo soplador, para garantizar una interrupción rápida y un desgaste mínimo de los contactos.
