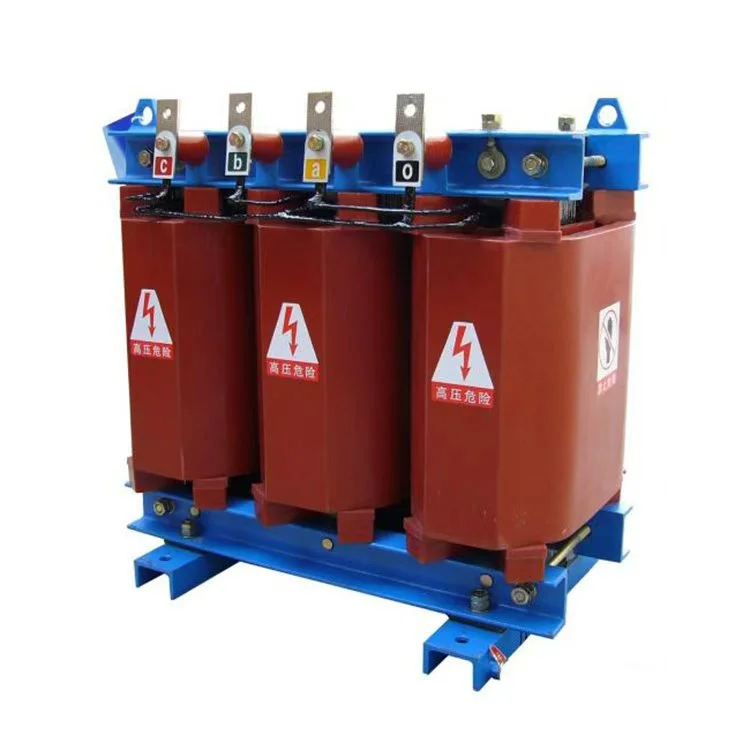

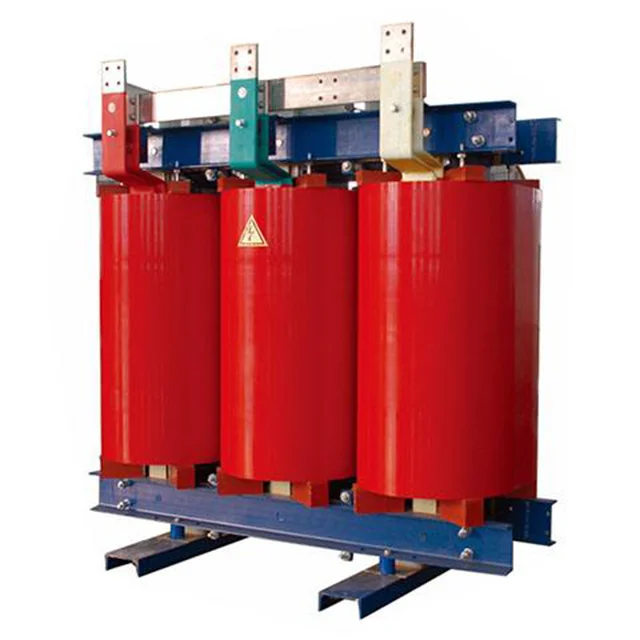

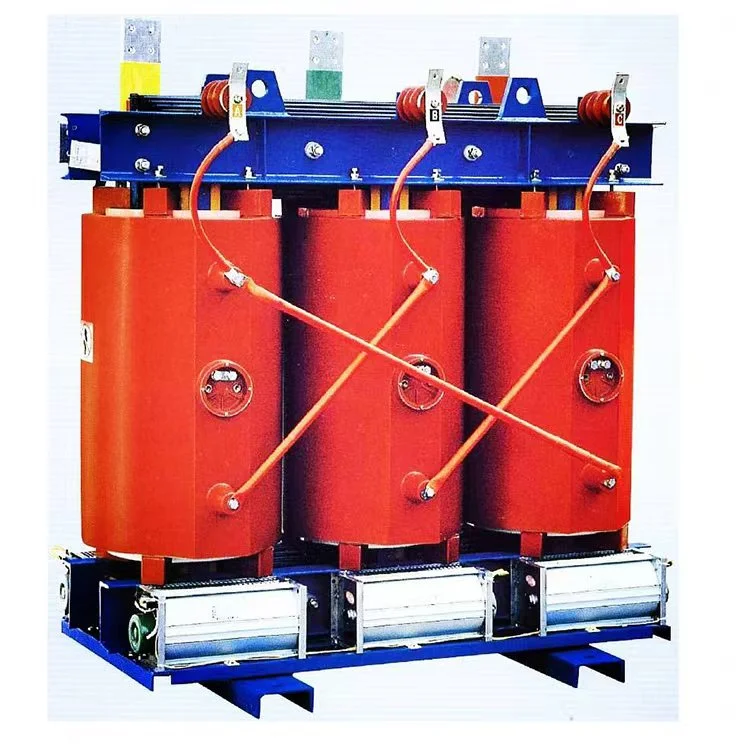

Transformador reductor de tipo seco de cobre de 160 KVA 6.6kV 440V

El método de cableado del transformador reductor de tipo seco de cobre de 160 kVA 6,6 kV 440 V

Haga un cortocircuito en los terminales de entrada y salida del transformador, luego use un megaóhmetro para probar la resistencia de aislamiento entre los terminales en cortocircuito y el cable de tierra. Cuando se utiliza un megaóhmetro de 1000 V, el valor de resistencia debe ser superior a 2 MΩ.

La sección transversal de los cables de alimentación de entrada y salida debe cumplir con los requisitos de clasificación actuales. Se recomienda configurar la densidad de corriente en 2-2,5 A por mm².

Conecte los cables de alimentación de entrada y salida trifásicos de acuerdo con los colores de las barras colectoras en el bloque de terminales del transformador: amarillo a la fase A, verde a la fase B y rojo a la fase C. El cable neutro debe conectarse al terminal neutro del transformador reductor de tipo seco de cobre de 160 kVA, 6,6 kV y 440 V. El cable de tierra debe estar conectado al gabinete del transformador. Verifique el cableado de entrada y salida para asegurarse de que sea correcto.

Primero energice el transformador reductor de tipo seco de cobre de 160 kVA 6,6 kV 440 V sin condiciones de carga, observe y mida si los voltajes de entrada y salida cumplen con los requisitos. Al mismo tiempo, verifique si hay condiciones anormales dentro de la unidad, como ruidos inusuales, arcos eléctricos, olores extraños, etc. Si encuentra alguna anormalidad, desconecte inmediatamente la fuente de alimentación de entrada.

Una vez completada la prueba sin carga y todo sea normal, se puede conectar la carga.

Parámetros del producto:

Preguntas frecuentes sobre el transformador reductor de tipo seco de cobre 160 kVA 6,6 kV 440 V

P: ¿Puede este transformador soportar un funcionamiento de 60 Hz?

R: Sí. Puede diseñarse para frecuencia dual de 50/60 Hz. Por favor infórmenos al realizar el pedido.

P: ¿Es mejor el devanado de cobre o de aluminio para 160 kVA?

R: El cobre ofrece menores pérdidas y un tamaño más pequeño pero un costo más alto. El aluminio es económico. Recomendamos cobre para ciclos continuos de carga alta.

P: ¿Cuál es la altitud máxima para el diseño estándar?

R: 1.000 m sobre el nivel del mar. Para altitudes más altas (por ejemplo, 2000 m), se aplica la reducción de potencia. Póngase en contacto con nuestros ingenieros.

P: ¿Cuánto dura el plazo de entrega?

R: Unidad estándar no personalizada: 15 a 20 días hábiles. Con grifos/cerramiento personalizados: 25 a 30 días.
